Dostępny
Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

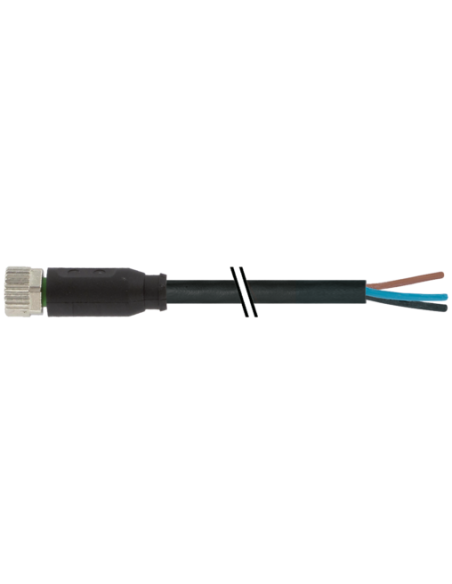

Konektor M8 żeński prosty z kablem – opis i zastosowanie
Konektor M8 żeński prosty z wolnym końcem kabla to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki przemysłowej, systemów sterowania oraz maszyn i urządzeń wymagających trwałych, niezawodnych połączeń elektrycznych. Produkt oferowany jest w wersji z 10-metrowym kablem, co zapewnia dużą elastyczność oraz swobodę montażu.
Budowa i wytrzymałość złącza M8
Konektor posiada wytrzymałą, plastikową obudowę odporną na działanie czynników chemicznych oraz olejów, co umożliwia jego stosowanie w trudnych warunkach przemysłowych. Solidna konstrukcja oraz kodowanie A i pozłacane styki zapewniają stabilność sygnału oraz odporność na korozję.
- Obudowa z tworzywa PUR odporna na większość agresywnych mediów
- Kompatybilność z normą DIN EN 61076-2-104 – gwarancja standardu przemysłowego
- Zacisk i blokada śrubowa (gwint M8 x 1) o wysokiej precyzji wykonania
- Stopień ochrony IP65, IP66K oraz IP67 – długotrwała ochrona przed pyłem i wodą
- Wytrzymałość temperaturowa od -25°C do 85°C
Parametry techniczne i elektryczne
Konektor M8 żeński, 3-pinowy pozwala na przesyłanie sygnału lub zasilania w aplikacjach wymagających niezawodności oraz ciągłości pracy. Zapewnia napięcie robocze do 60 V DC oraz 4 A na styk, dzięki czemu nadaje się zarówno do połączeń sygnałowych, jak i zasilających.
- Długość przewodu – 10 m, charakteryzująca się wysoką wytrzymałością mechaniczną
- Przewody miedziane skrętkowe, oznaczone kolorami – łatwy, intuicyjny montaż
- Minimalny promień gięcia zwiększa trwałość podczas instalacji
- Dobra odporność na promieniowanie UV oraz płomienie
- Bezhalogenowa i bezołowiowa izolacja – dla ekologii i bezpieczeństwa
Typowe zastosowania konektora M8 żeńskiego
Złącza M8 to standard w przemyśle, automatyce, inżynierii procesowej, maszynach i liniach produkcyjnych, systemach pomiarowych oraz czujnikach. Sprawdzają się w aplikacjach, gdzie kluczowa jest szczelność, ochrona przed pyłem oraz trwałość w środowisku o podwyższonej wilgotności czy obecności substancji chemicznych.
- Automatyka przemysłowa
- Podłączenie czujników, siłowników, elementów wykonawczych
- Systemy transportu i logistyki
- Instalacje maszynowe i linie montażowe
- Rozdzielnice elektryczne – szybkie połączenia serwisowe
Zalety i wygoda montażu
Szybka instalacja – złącze przystosowane do montażu poprzez włożenie i przykręcenie. Możliwość stosowania opaski kodującej. Wysoki stopień ochrony IP gwarantuje bezpieczne użytkowanie także w środowisku z podwyższonym ryzykiem wystąpienia wody lub zanieczyszczeń. Przewód PUR jest odporny na zginanie, co zapewnia długą żywotność nawet w instalacjach ruchomych.
Konektor M8 – schemat oraz kolorystyka przewodów
Produkt posiada standardową numerację oraz kolorystykę przewodów (brązowy, niebieski, czarny), dzięki czemu integracja z istniejącą instalacją jest szybka i bezproblemowa. Schemat podłączenia umożliwia intuicyjny montaż, nawet bez zaawansowanej wiedzy elektrycznej.
Podsumowanie
Konektor M8 żeński prosty z wolnym końcem kabla zapewnia niezawodne i bezpieczne połączenia elektryczne. Odporny na wstrząsy, chemikalia, oleje oraz trudne warunki przemysłowe, jest doskonałym wyborem przy budowie oraz serwisie instalacji wymagających trwałych i solidnych rozwiązań.
