Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

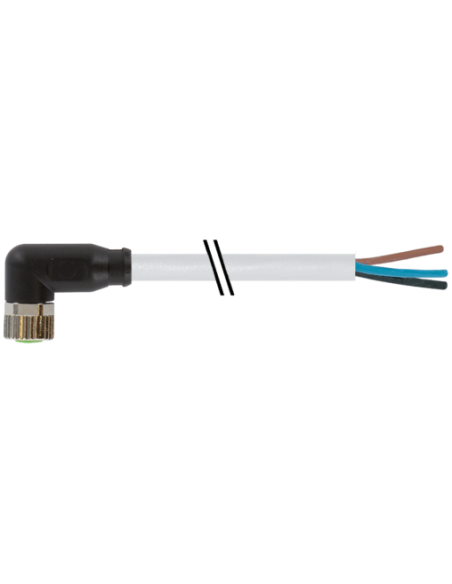

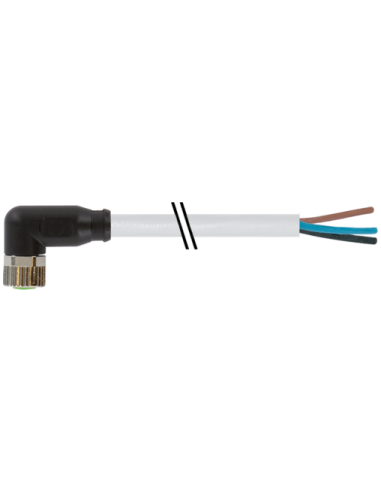

Złącze żeńskie M8 90° na kabel 7000-08081-2300750 – Wytrzymałe połączenie dla automatyki
Złącze żeńskie M8 kątowe 3-pin o numerze katalogowym 7000-08081-2300750 to niezawodne rozwiązanie dedykowane profesjonalnym aplikacjom przemysłowym, w których kluczowe znaczenie mają wytrzymałość, bezpieczeństwo oraz niezawodność połączeń elektrycznych. Sprawdzi się szczególnie w środowiskach wymagających odporności na czynniki chemiczne, oleje oraz trudne warunki mechaniczne.
Charakterystyka produktu – Złącze M8 kątowe z kablem PUR 7,5 m
Prezentowane złącze M8 z końcem kablowym, wyposażone w przewód PUR o długości 7,5 metra, umożliwia wydajne i bezpieczne przesyłanie sygnałów oraz zasilania w automatyce przemysłowej, robotyce, maszynach produkcyjnych oraz instalacjach sensorycznych. Kątowa konstrukcja (90°) ułatwia instalację w miejscach o ograniczonej przestrzeni i zapewnia wygodne prowadzenie przewodów.
Zalety i typowe zastosowania złącza M8 3-pin
- Odporność na czynniki zewnętrzne – dzięki wykonaniu z wysokiej jakości tworzywa PUR i cynkowego odlewu ciśnieniowego, złącze nadaje się do pracy w środowiskach o zwiększonej wilgotności, a także w obecności olejów i substancji chemicznych.
- Wysoki stopień ochrony IP65, IP66K, IP67 – chroni przed wnikaniem pyłów oraz wody nawet podczas intensywnego użytkowania.
- Bezhalogenowy, wolny od substancji szkodliwych – przewód spełnia wymagania ekologiczne (brak ołowiu, kadmu, FCKW, silikonu).
- Szybki montaż i stabilność połączenia – gwint M8 x 1 oraz solidna osłona gwarantują trwałość zamocowania oraz pewność działania nawet przy drganiach.
- Dedykowane do podłączania czujników, siłowników, elementów automatyki oraz sterowników PLC.
- Możliwość wykorzystania w instalacjach mobilnych dzięki elastyczności kabla oraz jego odporności na zginanie i skręcanie (dane: cykle gięcia, promień gięcia).
Budowa i przemyślana konstrukcja złącza żeńskiego M8
Konstrukcja złącza opiera się na zastosowaniu pozłacanych styków o wysokiej przewodności, co zapewnia stabilność parametrów pracy przez cały okres użytkowania. Kodowanie typu A umożliwia bezpieczną identyfikację podczas instalacji, a przewód o przekroju 0,25 mm² i trzech żyłach gwarantuje odpowiednią przepustowość sygnału i prądu.
- Odejście kablowe pod kątem 90° – optymalizuje prowadzenie przewodów w szafach sterowniczych oraz w ciasnych przestrzeniach.
- Średnica zewnętrzna kabla: 4,1 mm – ułatwia prowadzenie w peszlach i korytach kablowych.
- Kolorystyka przewodów – pozwala na łatwe podłączenie zgodnie ze schematem (brązowy, niebieski, czarny).
- Osłona z PUR – zapewnia wysoką odporność na ścieranie, czynniki chemiczne oraz promieniowanie UV.
Możliwości i wszechstronność zastosowania złącza M8 3-pin
Złącze M8 90° kablowe jest chętnie wykorzystywane w automatyce przemysłowej, w maszynach, na liniach montażowych, w systemach transportowych oraz w panelach sterowania. Stanowi standardowy interfejs podłączania elementów systemów sterujących oraz urządzeń wykonawczych.
Elastyczny przewód PUR o podwyższonej odporności na skręcanie i miliony cykli gięcia sprawia, że złącze idealnie sprawdzi się również w dynamicznie przemieszczających się maszynach oraz aplikacjach ruchomych, gdzie wymagana jest trwałość oraz bezpieczeństwo transmisji sygnału.
Dlaczego warto wybrać złącze żeńskie M8 90° na kabel PUR?
- Pewność i bezpieczeństwo połączenia nawet w wymagających warunkach przemysłowych.
- Odporność na uszkodzenia mechaniczne oraz czynniki środowiskowe.
- Szybki montaż oraz szerokie możliwości zastosowania w nowoczesnych instalacjach automatyki.
- Spełnienie międzynarodowych norm (DIN EN 61076-2-104, IEC 60529), atesty oraz certyfikaty jakości.
Złącze M8 kątowe na kabel znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność, szczelność oraz łatwość montażu w środowisku przemysłowym.
