Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Żeński kątowe
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

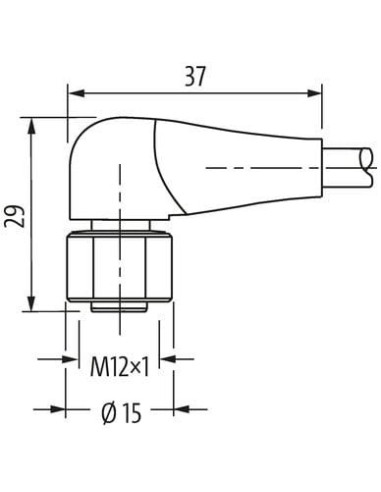

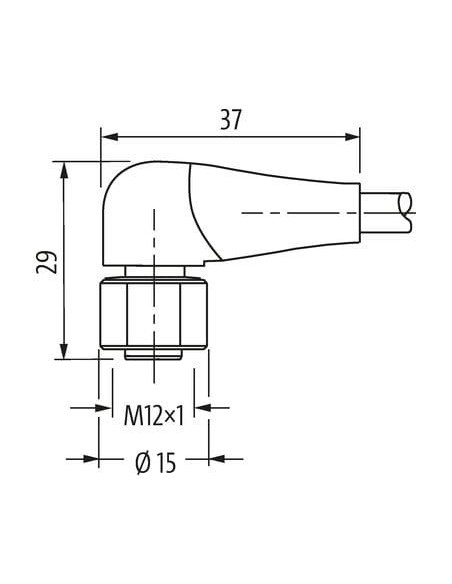

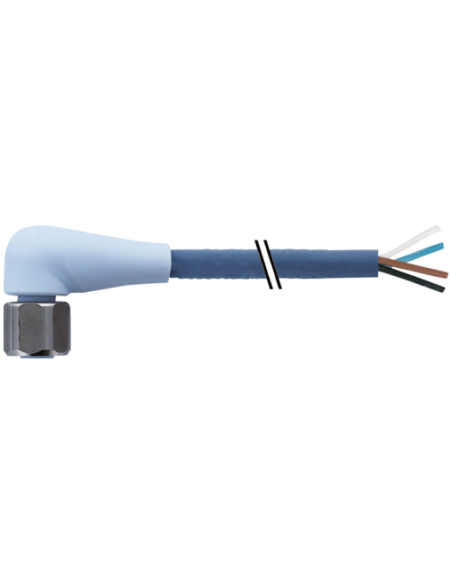

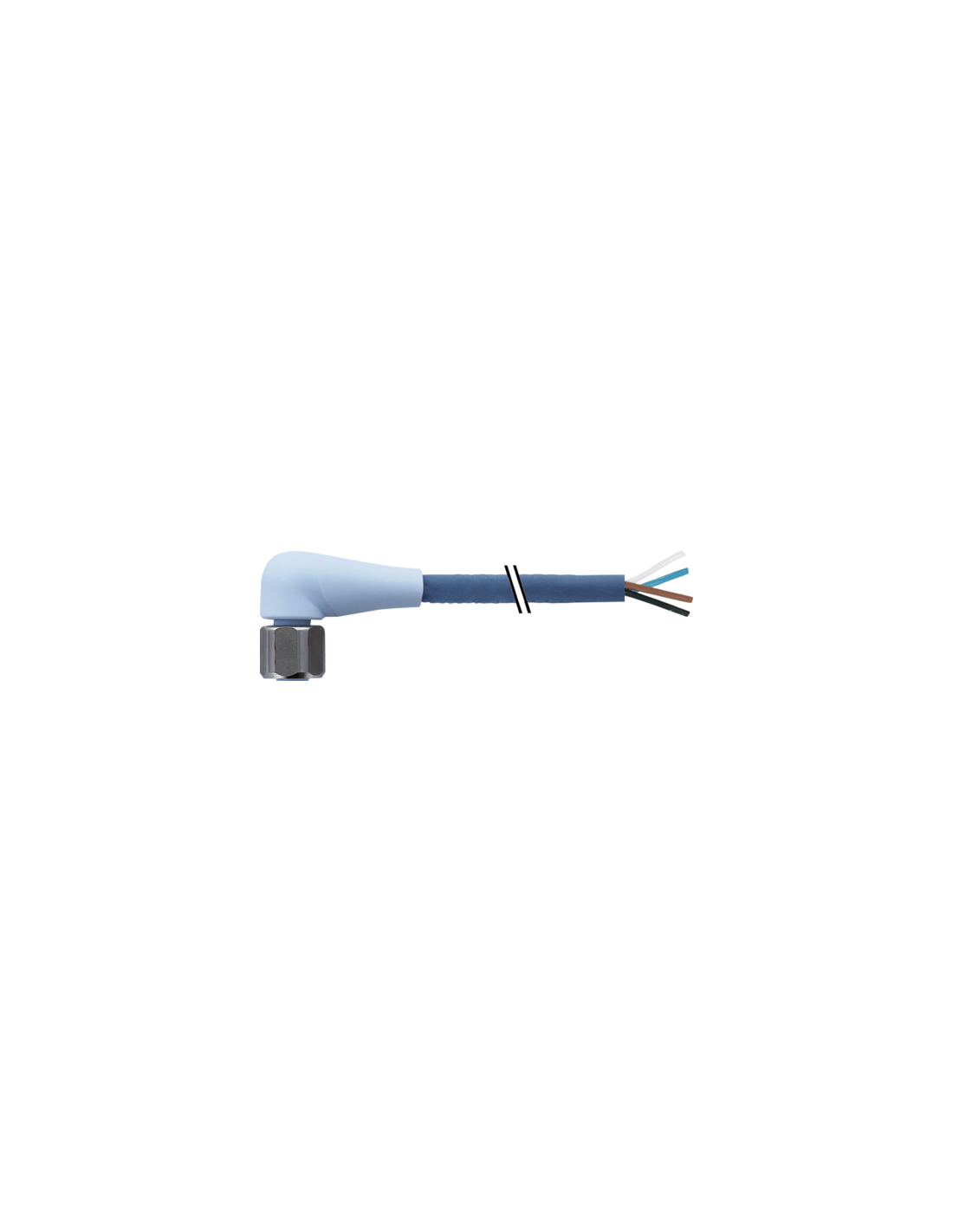

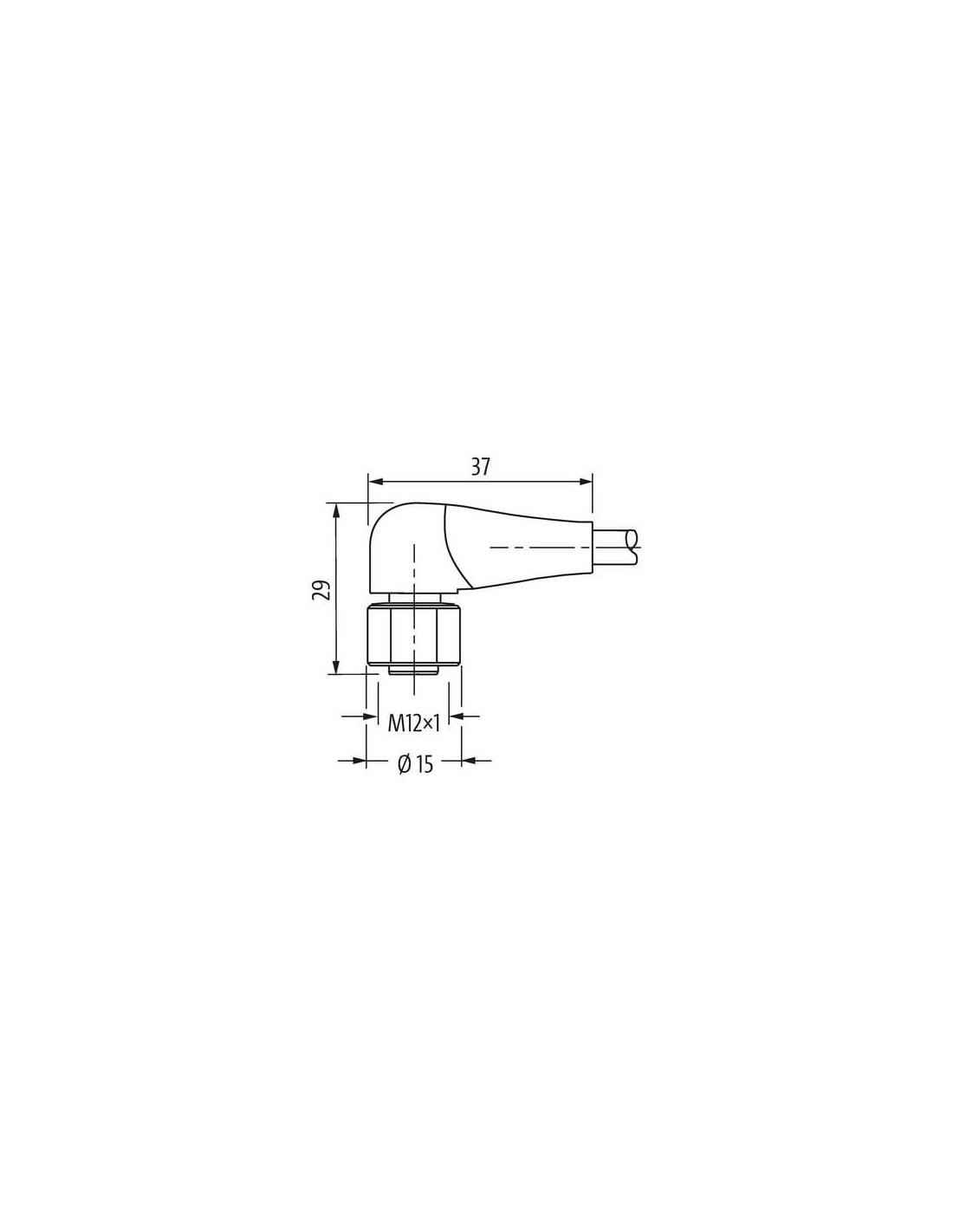

Konektor M12 żeński kątowy z wolnymi kablami – 7024-12341-3210200
Konektor M12 żeński, kątowy z wolnymi końcami przewodów to wysokiej jakości złącze przemysłowe, dedykowane do wymagających aplikacji, w szczególności w przemyśle spożywczym oraz środowiskach o wysokim stopniu narażenia na wilgoć, agresywne środki chemiczne i częste mycie. Produkt spełnia najwyższe standardy ochrony IP69K, co gwarantuje niezawodność nawet w warunkach intensywnego mycia strumieniem wody pod wysokim ciśnieniem oraz w wysokiej temperaturze.
Zastosowanie konektora M12 w automatyce oraz przemyśle spożywczym
Złącze M12 kątowe żeńskie doskonale sprawdza się w aplikacjach automatyki przemysłowej, sterowania maszynami oraz na liniach produkcyjnych – wszędzie tam, gdzie wymagana jest trwałość, szczelność oraz odporność na środki czyszczące i oleje. Dzięki specjalnej konstrukcji oraz zastosowaniu odpornego tworzywa sztucznego (PP) i stali szlachetnej 1.4404 (V4A) jest idealne do użytku w strefach higienicznych oraz w środowisku produkcji spożywczej i farmaceutycznej.
- Dedykowane do przemysłu spożywczego i farmaceutycznego
- Kompatybilność ze standardem M12 (DIN EN 61076-2-101)
- Wysoka odporność chemiczna i na oleje
- Możliwość pracy w szerokim zakresie temperatur: od -40 °C do +105 °C
- Odporność na intensywne mycie strumieniem wody – IP69K
- Bezhalogenowy, bezołowiowy oraz wolny od silikonu kabel TPE-S
- Opis przewodów zgodny z kodowaniem A – 4 piny
Budowa i cechy szczególne złącza M12 kątowego 4-pinowego
W konektorze M12 żeńskim kątowym zastosowano wytrzymałe materiały, takie jak stal nierdzewna V4A w nakrętce oraz wysokiej jakości tworzywo sztuczne odporne na chemikalia. Długość kabla wynosi 2 metry, a końcówki przewodów są wolne, co zapewnia elastyczność podczas podłączania do systemów elektrycznych. Złącze wyposażone jest w pozłacane styki, co zwiększa niezawodność transmisji sygnału nawet podczas długotrwałej eksploatacji.
Typ przewodu to 4-żyłowy przewód TPE-S o bardzo dobrej odporności mechanicznej, przeznaczony zarówno do instalacji stałych, jak i ruchomych. Kabel spełnia rygorystyczne normy dotyczące odporności na płomień, oleje oraz ścieranie, dzięki czemu sprawdzi się również w trudnych warunkach przemysłowych.
Korzyści ze stosowania konektora M12 – bezpieczeństwo i niezawodność
Konektor M12 4-pin kątowy wykazuje wysoką odporność na drgania oraz czynniki środowiskowe, minimalizując ryzyko awarii połączeń elektrycznych. Wersja z kątowym zakończeniem ułatwia montaż, zwłaszcza w miejscach o ograniczonej przestrzeni, pozwalając na komfortowe poprowadzenie przewodów w szafach sterowniczych oraz na liniach technologicznych.
- Stopień ochrony IP65, IP68, IP69K – najlepsza ochrona przed wodą i kurzem
- Szybki i pewny montaż dzięki gwintowi M12 x 1 oraz momentowi obrotowemu 0,6 Nm
- Brak zastosowanych koszulek kablowych – łatwość łączenia i dopasowania do instalacji
- Spełnia wymagania normy FDA – dopuszczony do kontaktu z żywnością
Typowa kolorystyka kabli oraz schemat połączeń
Konektor M12 żeński kątowy wyposażony jest w przewody o standardowej kolorystyce: brązowy, biały, niebieski, czarny. Ułatwia to szybką identyfikację poszczególnych torów sygnałowych oraz poprawia bezpieczeństwo prac instalacyjnych. Schemat połączenia 4-pinowego jest szeroko akceptowany w branży automatyki przemysłowej.
Podsumowanie zastosowań konektorów M12 w automatyce i procesach przemysłowych
Konektory M12 kątowe żeńskie z wolnymi końcami przewodów znajdują zastosowanie m.in. w maszynach, liniach produkcyjnych, czujnikach, układach pomiarowych, rozdzielniach elektrycznych, szafach sterowniczych oraz wszędzie tam, gdzie połączenie musi być trwałe, szczelne oraz odporne na agresywne środki czyszczące i szeroki zakres temperatur. Produkt rekomendowany jest szczególnie do użytku w strefach o wysokich wymaganiach higienicznych.
