Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym końcem kabla to solidne i sprawdzone rozwiązanie do łączenia elementów automatyki, sensorów, siłowników oraz różnorodnych urządzeń przemysłowych. Produkt charakteryzuje się wysoką odpornością mechaniczną, doskonałą szczelnością oraz niezawodnością w trudnych warunkach środowiskowych.
Złącze M12, 5-pinowe, kodowanie A, zostało wyposażone w wytrzymałą obudowę z tworzywa sztucznego oraz metalowe części niklowane, co zapewnia wysoką ochronę przed uszkodzeniami mechanicznymi oraz działaniem czynników chemicznych i olejów. Kabel o długości 10 m z powłoką PUR gwarantuje elastyczność i wytrzymałość nawet przy intensywnej eksploatacji oraz odporność na płomień (zgodność z IEC 60332-2-2).
Produkt zapewnia stopień ochrony IP65, IP66K oraz IP67 (zgodnie z normą EN IEC 60529), co pozwala na użytkowanie w miejscach narażonych na wilgoć, kurz oraz okresowe zanurzenie. Konektor doskonale sprawdza się w aplikacjach wymagających podwyższonego stopnia szczelności i niezawodności.
Wolny koniec kabla umożliwia wszechstronne wykorzystanie – można zastosować dowolne zakończenie lub podłączyć do rozdzielnic czy urządzeń automatyki. Pięć kolorystycznie oznaczonych przewodów ułatwia identyfikację i szybkie połączenie zgodnie ze standardami przemysłowymi.
Złącze z gwintem M12 x 1 i prostym odejściem kablowym ułatwia montaż w ograniczonych przestrzeniach i pozwala na solidne przykręcenie, minimalizując ryzyko przypadkowego rozłączenia nawet przy wibracjach czy obciążeniu mechanicznym. Moment obrotowy 0,6 Nm zapewnia stabilność oraz ochronę przed poluzowaniem się połączenia.
Konektor spełnia wymagania standardu DIN EN 61076-2-101 (M12) oraz posiada szereg certyfikatów (cURus i inne), co umożliwia jego bezpieczne stosowanie w systemach przemysłowych i zaawansowanych instalacjach automatyki na całym świecie.

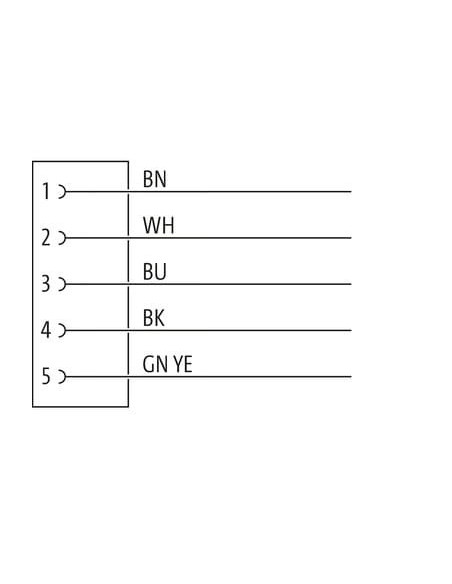

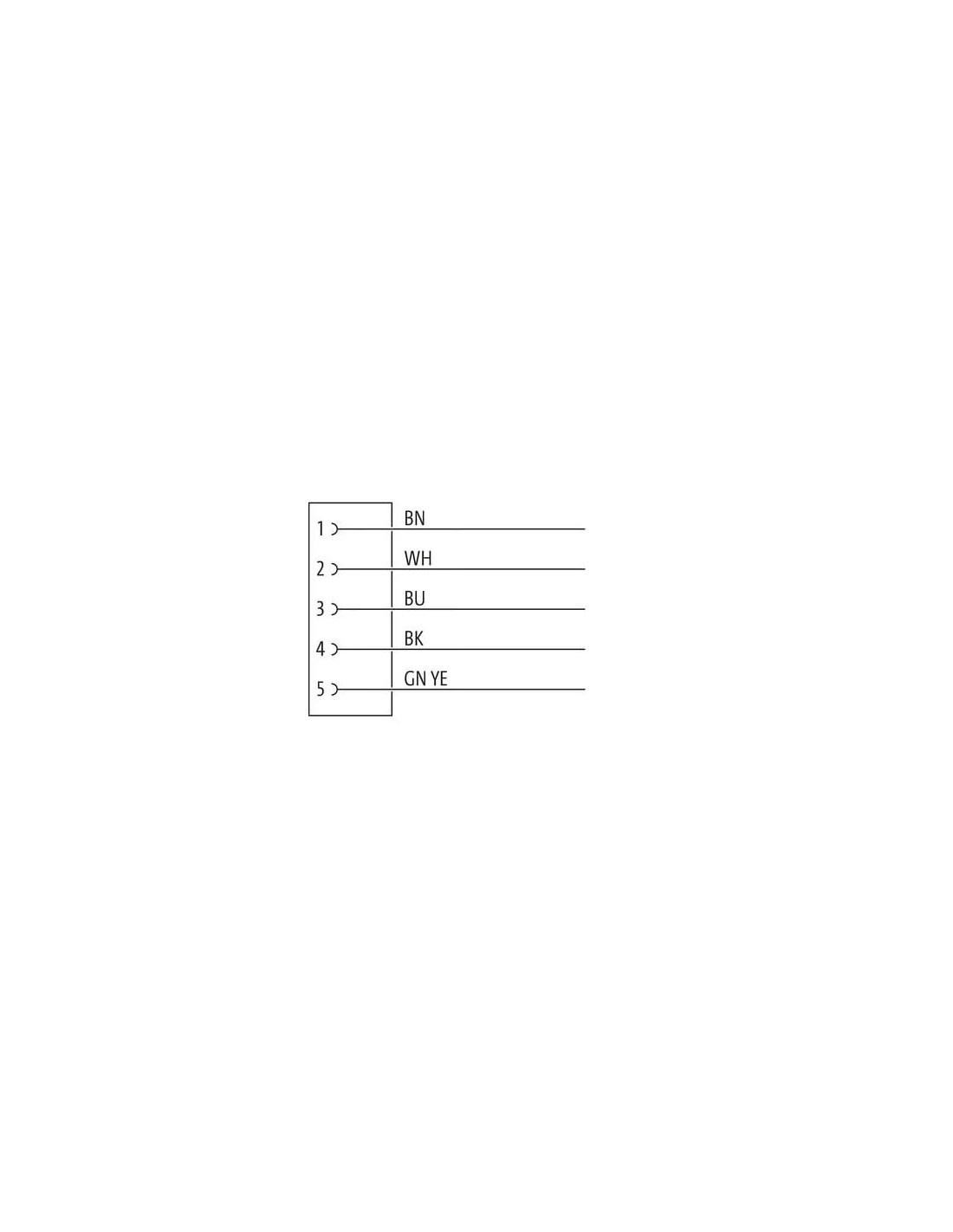

Wyprowadzenia przewodów są łatwe do zidentyfikowania dzięki standardowym kolorom (brązowy, biały, niebieski, czarny, zielono-żółty) i jednoznacznie przypisane do odpowiednich pinów konektora, co ilustruje poniższy schemat:
Dzięki swojej uniwersalności, odporności na trudne warunki i łatwości montażu konektor M12 żeński z wolnym końcem kabla 7000-12241-2351000 jest znakomitym wyborem do szerokiego zakresu zastosowań w nowoczesnych instalacjach przemysłowych.
