Żeński proste

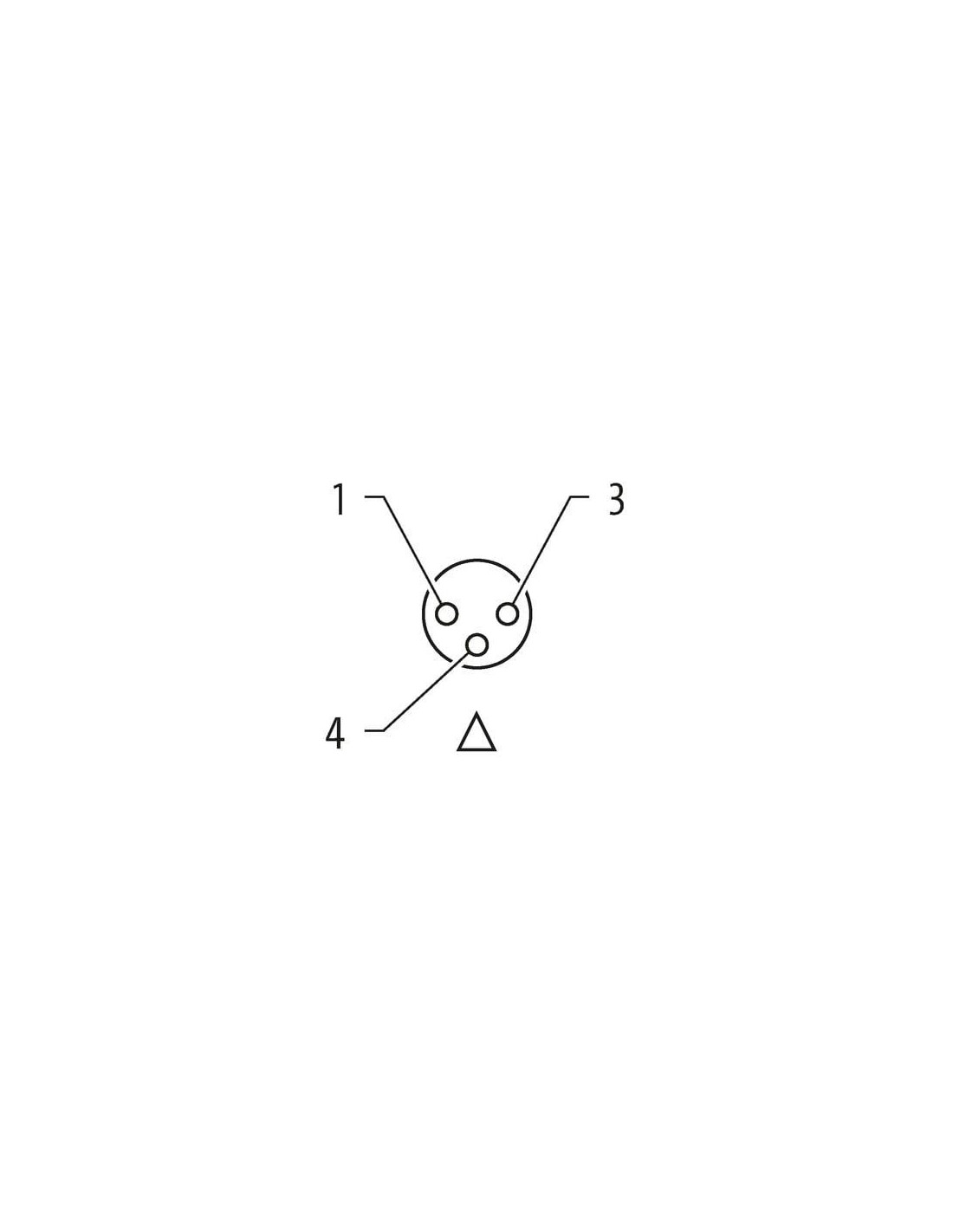

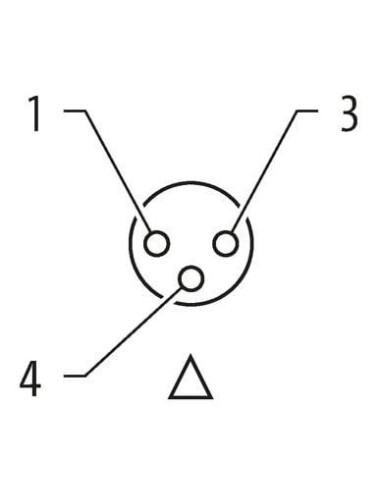

M8, 3-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 200 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

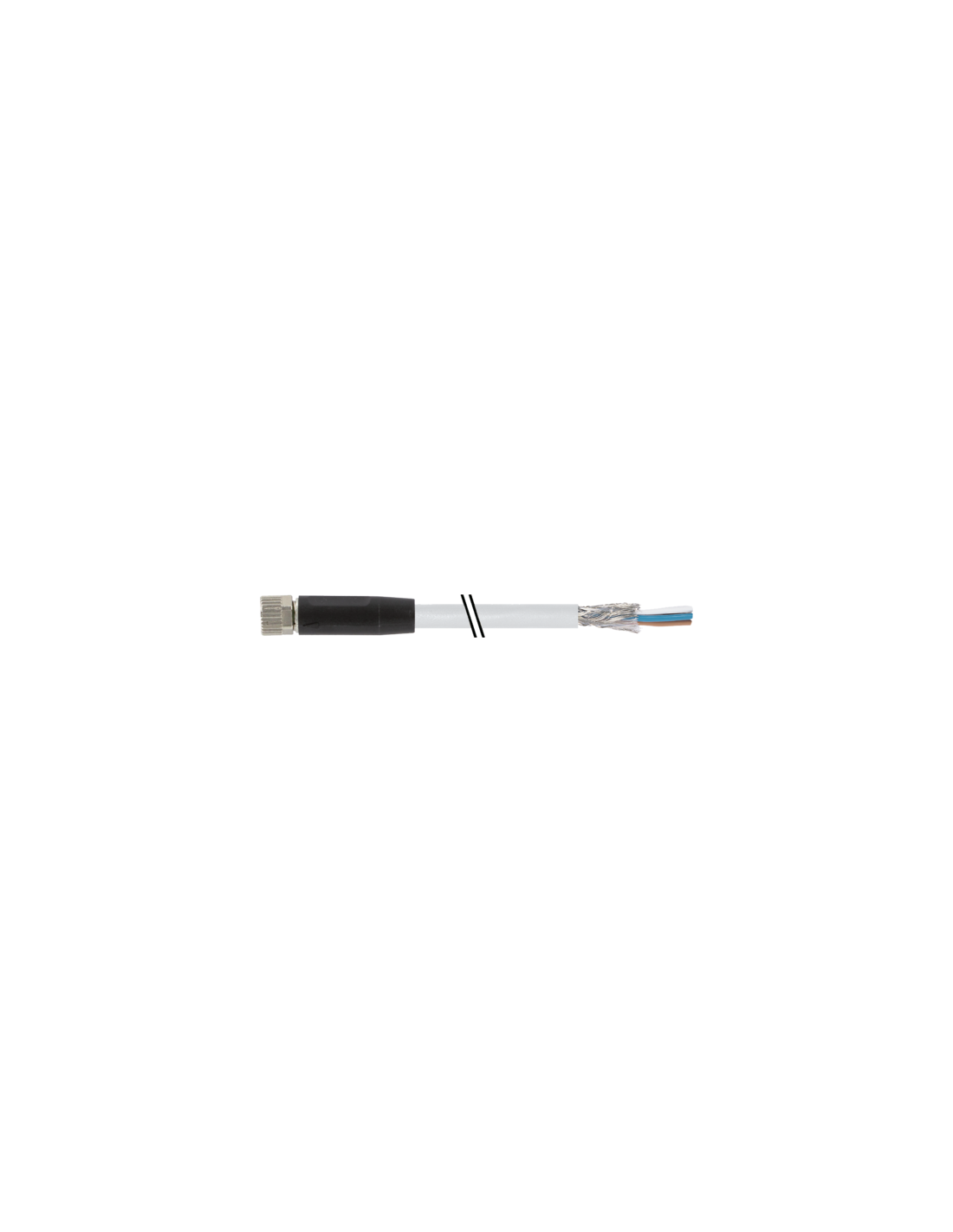

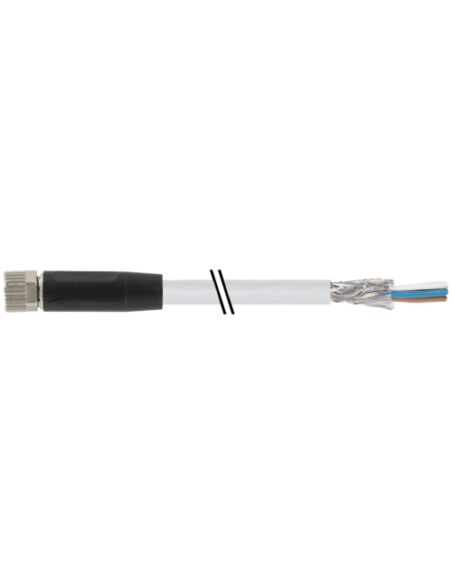

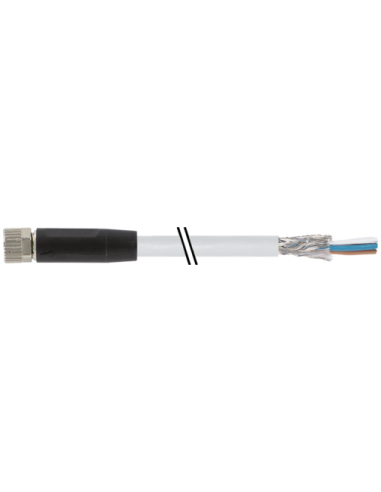

Złącze żeńskie M8 0° do przewodu – ekranowane, 3 piny, 7,5 m
Złącze żeńskie M8 0° o kodzie produktu 7000-08741-2000750 to niezawodny i uniwersalny komponent, doskonale sprawdzający się w wymagających aplikacjach przemysłowych oraz automatyce. Złącze wyposażone jest w 3 piny, prosty typ wyjścia oraz zapewnia ekranowanie, które skutecznie chroni sygnały przed zakłóceniami elektromagnetycznymi.
Możliwości zastosowania i korzyści wynikające ze stosowania złącza M8 z ekranowaniem
Złącza M8 należą do najczęściej wykorzystywanych rozwiązań przy łączeniu czujników, elementów wykonawczych, systemów automatyki oraz urządzeń pomiarowych. Dzięki konstrukcji odpornej na trudne warunki środowiskowe oraz zabezpieczeniu przeciwwstrząsowemu, złącze oferuje wysoki poziom niezawodności nawet przy intensywnym użytkowaniu.
- Przemysłowa automatyka – integracja z czujnikami, siłownikami oraz enkoderami
- Systemy sterowania i monitoringu – łączenie modułów sygnałowych oraz sterowników PLC
- Maszyny produkcyjne – szybka i bezpieczna instalacja oraz serwisowanie komponentów
- Aplikacje zewnętrzne – wysoki stopień ochrony (IP65, IP66K, IP67) umożliwia stosowanie w trudnych warunkach środowiskowych
Najważniejsze cechy – złącze żeńskie M8 do przewodu
Solidna konstrukcja bazuje na trwałych materiałach: obudowa z wysokiej jakości tworzywa sztucznego odpornego na oleje i substancje chemiczne, a także elementy kontaktowe wykonane z pozłacanego stopu miedzi. Długość przewodu wynosi aż 7,5 metra, co ułatwia montaż w trudno dostępnych miejscach i odpowiada na potrzeby rozbudowanych instalacji.
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi dzięki oplotowi miedzianemu pokrytemu cyną (80% pokrycia)

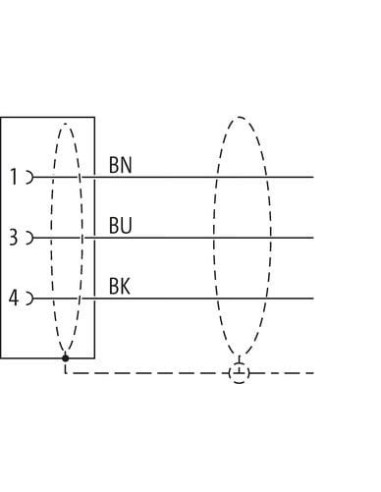

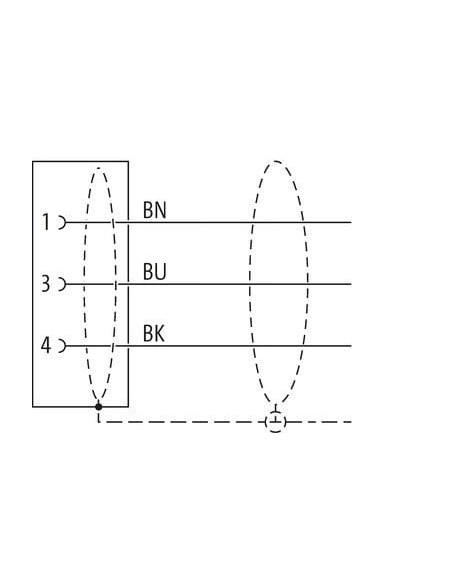

- Trzy żyły – typowa kolorystyka BN (brązowy), BU (niebieski), BK (czarny)
- Wytrzymałość mechaniczna – odporność na wibracje, zabezpieczenie przeciwwstrząsowe, styl montażu: włożone i przykręcone
- Pozłacane styki – zapewniają trwałość połączenia i minimalizują straty sygnału
Zalety użytkowania ekranowanego złącza M8 – kod produktu 7000-08741-2000750
Typowe zastosowania obejmują przemysł spożywczy, automatyzację linii produkcyjnych, inżynierię maszynową, systemy transportowe oraz laboratoria. Dzięki normom DIN EN 61076-2-104 (M8) oraz spełnianiu wysokich wymagań szczelności, produkt jest odpowiedni wszędzie tam, gdzie liczy się bezpieczeństwo elektryczne i ochrona przesyłanych sygnałów.
Produkt posiada certyfikaty cURus oraz przeszedł szereg testów potwierdzających odporność na płomień (UL 1581, IEC 60332-2-2), a także mechaniczną i chemiczną trwałość (odporność na oleje, benzynę i substancje chemiczne). Elastyczny przewód z ekranowaniem gwarantuje nieprzerwaną pracę nawet przy intensywnym użytkowaniu.
- Prosta instalacja oraz duża długość przewodu – wygoda montażu nawet w dużych aplikacjach
- Wysoka jakość wykonywanego połączenia dzięki precyzyjnej konstrukcji M8
- Idealne dla automatyzacji i przemysłu – uniwersalne i niezawodne rozwiązanie
