Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym kablem 5m – 7000-12241-6350500
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie do połączeń przemysłowych, automatyki i instalacji maszynowych. Dzięki pięciopinowej konstrukcji produkt umożliwia szybkie i bezpieczne podłączenie różnorodnych urządzeń, czujników oraz elementów sterujących.
Konektor M12 – zastosowanie w automatyce i przemyśle
Złącze M12 doskonale sprawdza się w warunkach wymagających dużej trwałości oraz odporności na czynniki zewnętrzne. Dzięki zastosowaniu powłoki niklowanej oraz materiału PUR, konektor odznacza się wysoką odpornością na uszkodzenia mechaniczne, działanie olejów i substancji chemicznych, a także na wilgoć i pył (stopień ochrony IP65, IP66K, IP67). Może być wykorzystywany w aplikacjach przemysłowych, motoryzacyjnych, systemach transportu i logistyki, a także przy budowie maszyn, linii produkcyjnych oraz zautomatyzowanych stanowisk roboczych.
Kluczowe cechy konektora M12 żeńskiego z wolnym kablem
- Typ złącza: M12 – 5-pin, prosty, żeński
- Długość kabla: 5 m, wolny koniec umożliwiający indywidualną aranżację połączenia
- Kodowanie: typ A – powszechnie stosowane w automatyce
- Materiał kabla: PUR, izolacja PP – wysoka odporność na ścieranie, substancje chemiczne, UV oraz płomień
- Zakres temperatury pracy: -25°C do +85°C (dla złącza), do -40°C/+90°C (dla kabla, praca stała)
- Prąd maksymalny: do 4 A na styk
- Napięcie nominalne: 125 V AC/DC (IEC), 30 V (UL)

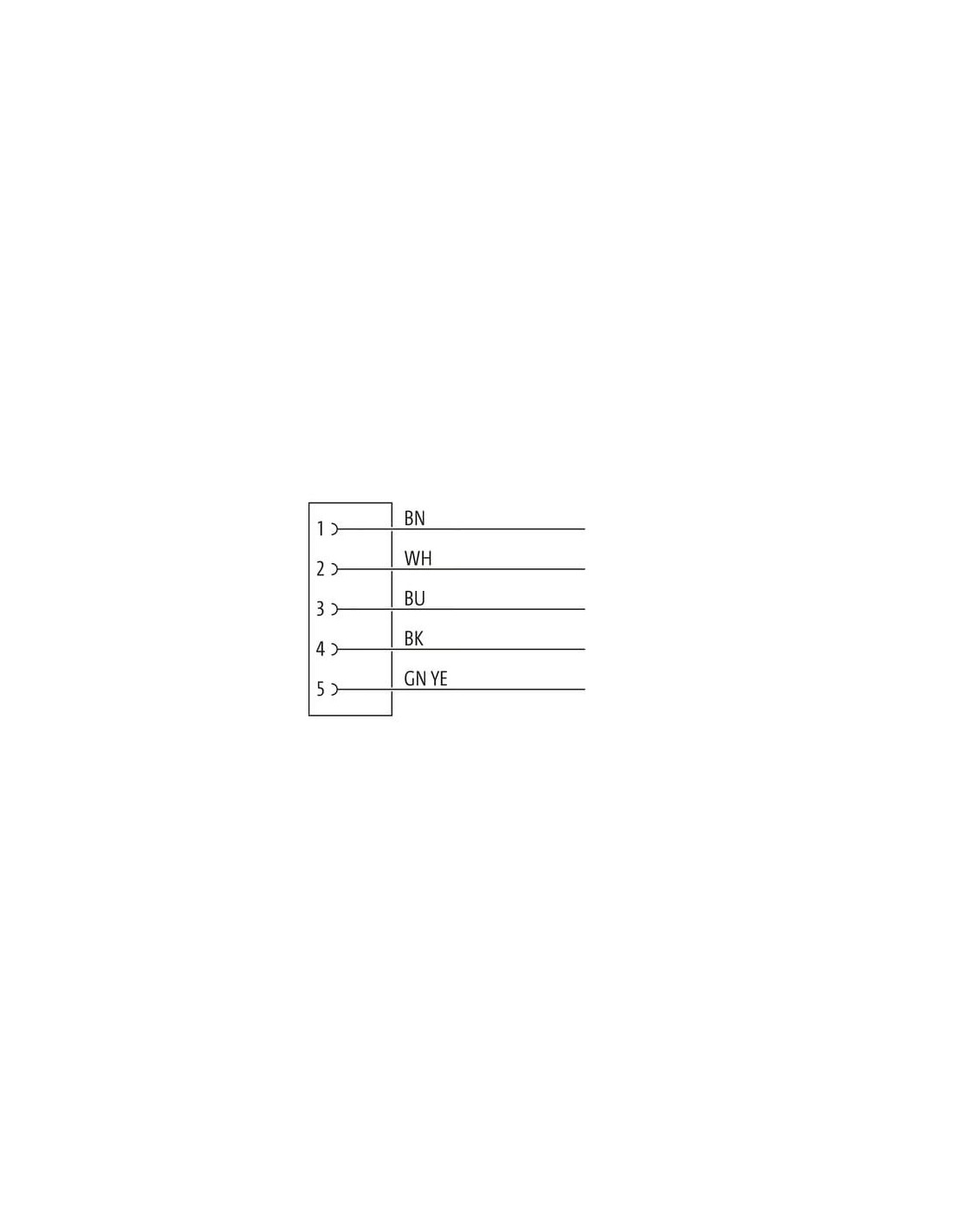

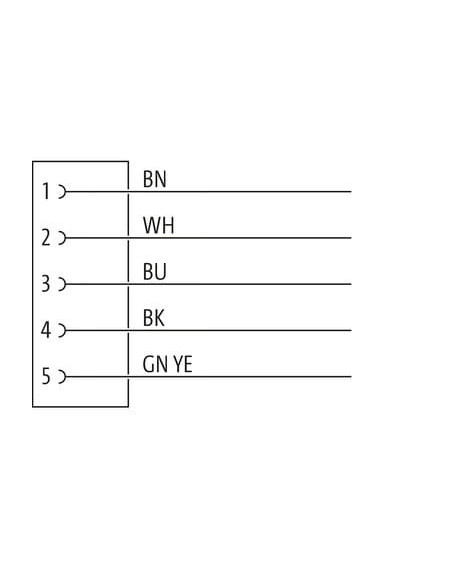

- Kolory przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), zielono-żółty (GN YE)
- Norma produktu: DIN EN 61076-2-101 (M12)
- Brak diod LED wskaźnika stanu
Wysoka odporność na warunki przemysłowe
Konektor M12 posiada szczelną konstrukcję, która chroni wnętrze złącza przed wpływem wilgoci, pyłu oraz drgań i wstrząsów występujących w środowisku przemysłowym. Dzięki uszczelnieniu FKM oraz zastosowaniu wytrzymałej powłoki niklowanej i die-cast, złącze świetnie sprawdza się zarówno w trudnych warunkach przemysłowych, jak i na zewnątrz obiektów.
Typowe zastosowania konektora M12 z wolnym końcem kabla
- Systemy automatyki przemysłowej – szybki i bezpieczny montaż czujników, elementów wykonawczych oraz urządzeń sterujących
- Maszyny i linie produkcyjne – odporność na wstrząsy, oleje oraz chemikalia
- Transport i magazynowanie – trwałość nawet przy dużej liczbie cykli zginania i skręcania kabla
- Instalacje zewnętrzne – odporność na promieniowanie UV oraz zmienne warunki atmosferyczne
- Automatyka budynkowa – bezpieczne połączenie urządzeń pracujących w wymagających środowiskach
Dodatkowe informacje i korzyści
Prosty montaż oraz standardowe kodowanie umożliwiają łatwą integrację w rozbudowanych systemach połączeń przemysłowych. Produkt dostępny jest z przewodem o długości 5 metrów, a inne warianty długości są dostępne na zamówienie. Konektor wyposażony w pozłacane styki zapewnia stabilność oraz niską rezystancję połączenia przez długi czas eksploatacji.
Konstrukcja konektora oraz elastyczność kabla pozwala na wielokrotne gięcie i skręcanie, dzięki czemu sprawdzi się w instalacjach narażonych na ruch i wibracje. Ścisłe przestrzeganie promieni gięcia oraz zasad montażu zapewnia długotrwałą szczelność i bezpieczeństwo pracy złącza.
