Dostępny
Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

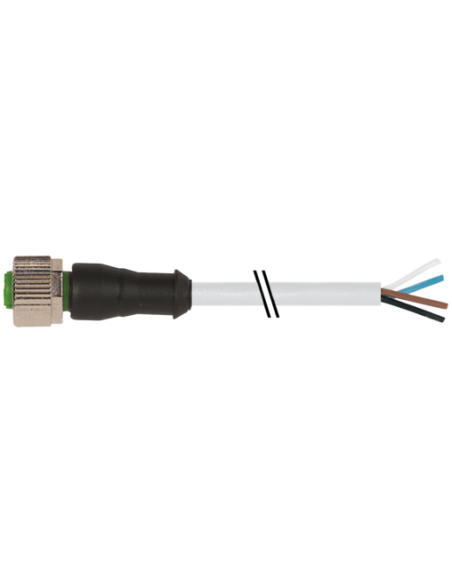

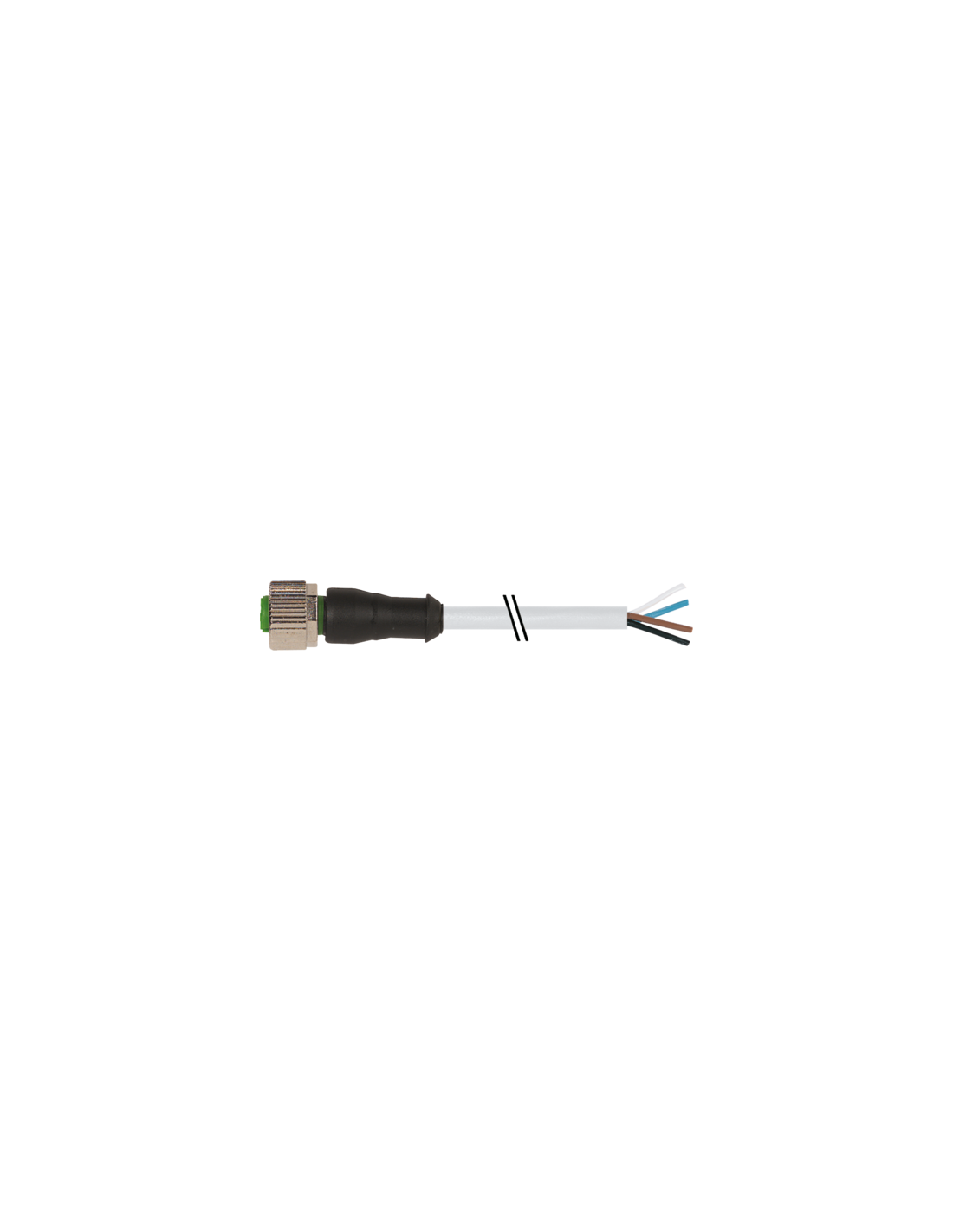

Konektor M12 żeński prosty z wolnym kablem 3m – kod produktu 7000-12221-2340300
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodny element połączeniowy przeznaczony do aplikacji przemysłowych i automatyki, oferujący wysoką jakość oraz niezawodność działania w wymagających warunkach pracy.
Zastosowanie złączy M12 w automatyce i przemyśle
Złącze M12 żeńskie jest powszechnie wykorzystywane w instalacjach maszynowych, systemach czujników, technice pomiarowej, robotyce oraz zautomatyzowanych liniach produkcyjnych. Typowa długość kabla wynosząca 3 m umożliwia wygodne podłączenie do urządzeń w trudno dostępnych miejscach.
- Automatyka przemysłowa
- Systemy sterowania maszyn
- Linie produkcyjne
- Podłączanie czujników i siłowników
- Instalacje rozdzielcze i pomiarowe
Budowa i zalety konektora M12 żeńskiego
Obudowa konektora została wykonana z wytrzymałego tworzywa PUR, które zapewnia odporność chemiczną i na oleje. Złącze posiada prostą konstrukcję oraz 4 piny z kodowaniem typu A, co gwarantuje bezpieczne i trwałe połączenie nawet w środowiskach o wysokim stopniu zanieczyszczenia.
- Gwint: M12 x 1
- Liczba pinów: 4
- Kodowanie: A
- Stopień ochrony: IP65, IP66K, IP67 – wysoka szczelność i odporność na pył oraz wodę
- Wysoka odporność na czynniki mechaniczne i chemiczne
- Kabel zakończony wolnym końcem do swobodnej integracji z instalacją
Wytrzymałość i parametry pracy konektora
Konektor zapewnia stabilną pracę w szerokim zakresie temperatur, od -25°C do +85°C (konektor), oraz wyższą odporność temperaturową na kablu (od -40°C do +90°C w trybie stałym). Optymalnie sprawdza się w środowiskach, w których występują narażenia na drgania, wilgoć lub działanie olejów.
Odpowiednia konstrukcja zabezpiecza połączenie przed skutkami drgań (zabezpieczenie przeciwwstrząsowe), a także przed przypadkowym uszkodzeniem mechanicznym.
Budowa kabla i kolory żył
Kabel wykonany jest w technologii skrętki miedzianej, co gwarantuje wysoką elastyczność i przewodność elektryczną (przekrój żyły 0,34 mm², 4 żyły, kolory: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)). Izolacja przewodów z tworzywa PP oraz zewnętrzna powłoka PUR spełniają najwyższe normy odporności na ogień, oleje i chemikalia.
- Kolor powłoki: szary
- Odporność na promieniowanie UV oraz działanie płomienia
- Bezołowiowe, bezhalogenowe, wolne od kadmu i FCKW – przyjazne dla środowiska
- Typ połączenia: do przykręcenia i zabezpieczenia w instalacji
Normy i certyfikaty jakości
Konektor spełnia normę DIN EN 61076-2-101 oraz inne międzynarodowe standardy bezpieczeństwa (cURus). Gwarantuje to wysoką jakość oraz bezpieczeństwo eksploatacji w instalacjach przemysłowych oraz automatyce.
Podsumowanie – kluczowe cechy konektora M12 żeńskiego
- Łatwy i szybki montaż oraz integracja z instalacją
- Bardzo dobra odporność na warunki środowiskowe
- Możliwość zastosowania w dynamicznych aplikacjach – kabel odporny na wielokrotne zginanie oraz skręcanie
- Dedykowany do zastosowań profesjonalnych i przemysłowych oraz automatyki
Konektor M12 żeński z prostym odejściem i wolnym kablem to sprawdzone i funkcjonalne rozwiązanie, które znakomicie sprawdzi się w zróżnicowanych aplikacjach przemysłowych.
