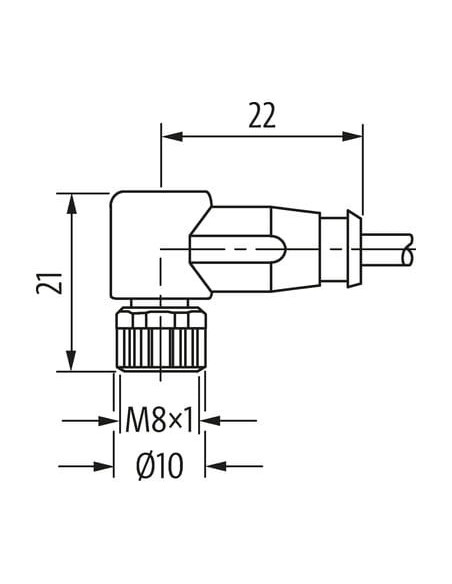

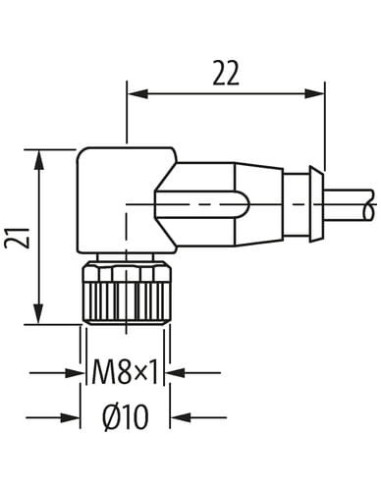

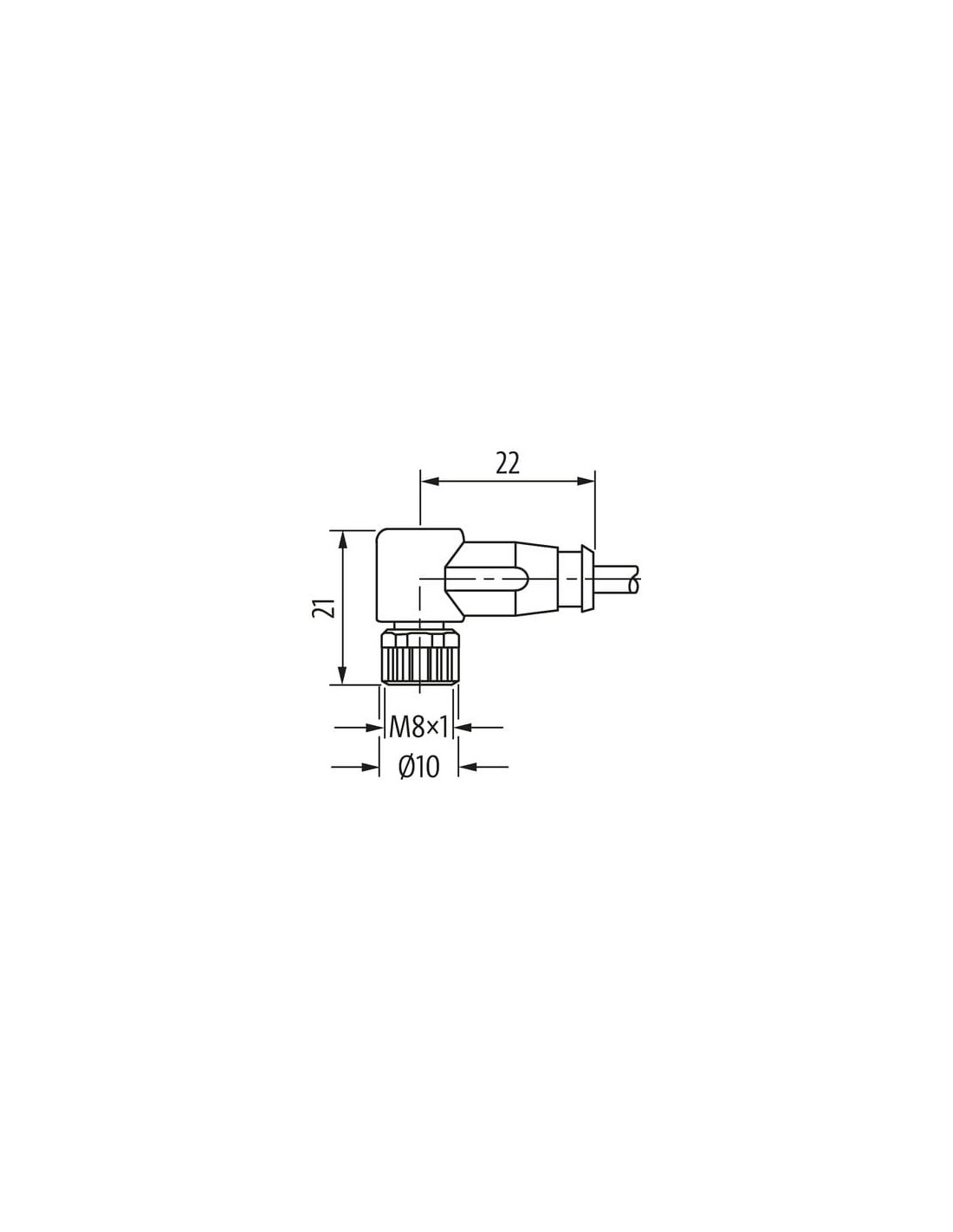

Żeński kątowe
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FPM |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

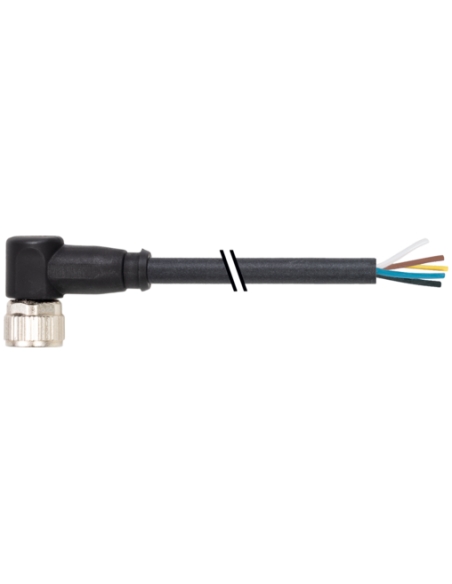

Złącze kątowe M8 5-pin B-kodowane z kablem 3 m – 7000-08951-6950300
Złącze M8 żeńskie kątowe przeznaczone jest do profesjonalnych zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Model 7000-08951-6950300 wyróżnia się wysoką trwałością, odpornością na działanie czynników chemicznych oraz wysokim stopniem ochrony IP67.
Najważniejsze cechy i zalety złącza M8 kątowego 5-pin B-kodowanego
- Standardowy gwint M8 x 1 umożliwia szybki i pewny montaż zarówno w urządzeniach, jak i na przewodach.
- Kątowa konstrukcja pozwala na łatwe prowadzenie przewodów w ograniczonych przestrzeniach, minimalizując ryzyko mechanicznych uszkodzeń kabla.
- 5 pozłacanych styków zapewnia pewne i trwałe połączenie sygnałowe lub zasilające.
- Odporność na oleje, chemikalia, płomienie oraz ścieranie – obudowa i powłoka kabla wykonane są z materiałów takich jak TPU i PUR.
- Stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
- Kodowanie typu B zabezpiecza przed błędnym podłączeniem i zapewnia kompatybilność z systemami automatyki przemysłowej.
- Szeroki zakres temperatur pracy od -25°C do +80°C, co umożliwia stosowanie zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Elastyczność montażu: kabel o długości 3 m z otwartym końcem ułatwia integrację z instalacją.
Typowe zastosowania żeńskiego złącza M8 kątowego
- Instalacje automatyki przemysłowej – czujniki, siłowniki, interfejsy maszynowe, systemy bezpieczeństwa.
- Maszyny i linie produkcyjne – podłączanie urządzeń wykonawczych, rozproszonych modułów I/O oraz elementów linii transportowych.
- Aplikacje robotyczne – pewne połączenie sygnałowe i zasilające w kompaktowych przestrzeniach.
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny – dzięki dobrej odporności chemicznej i mechanicznej.
- Systemy monitoringu, sterowania i kontroli – integracja nowoczesnych rozwiązań IoT i Przemysłu 4.0.

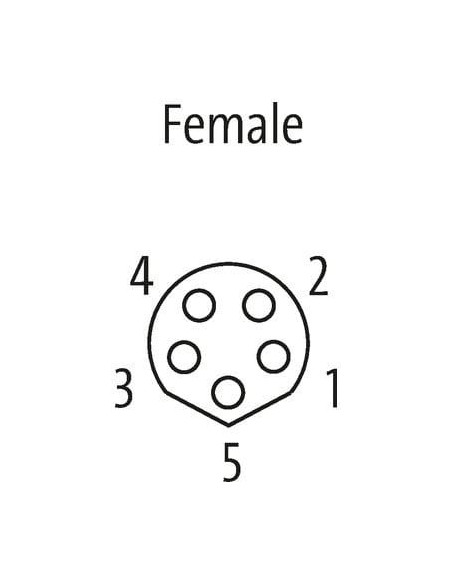

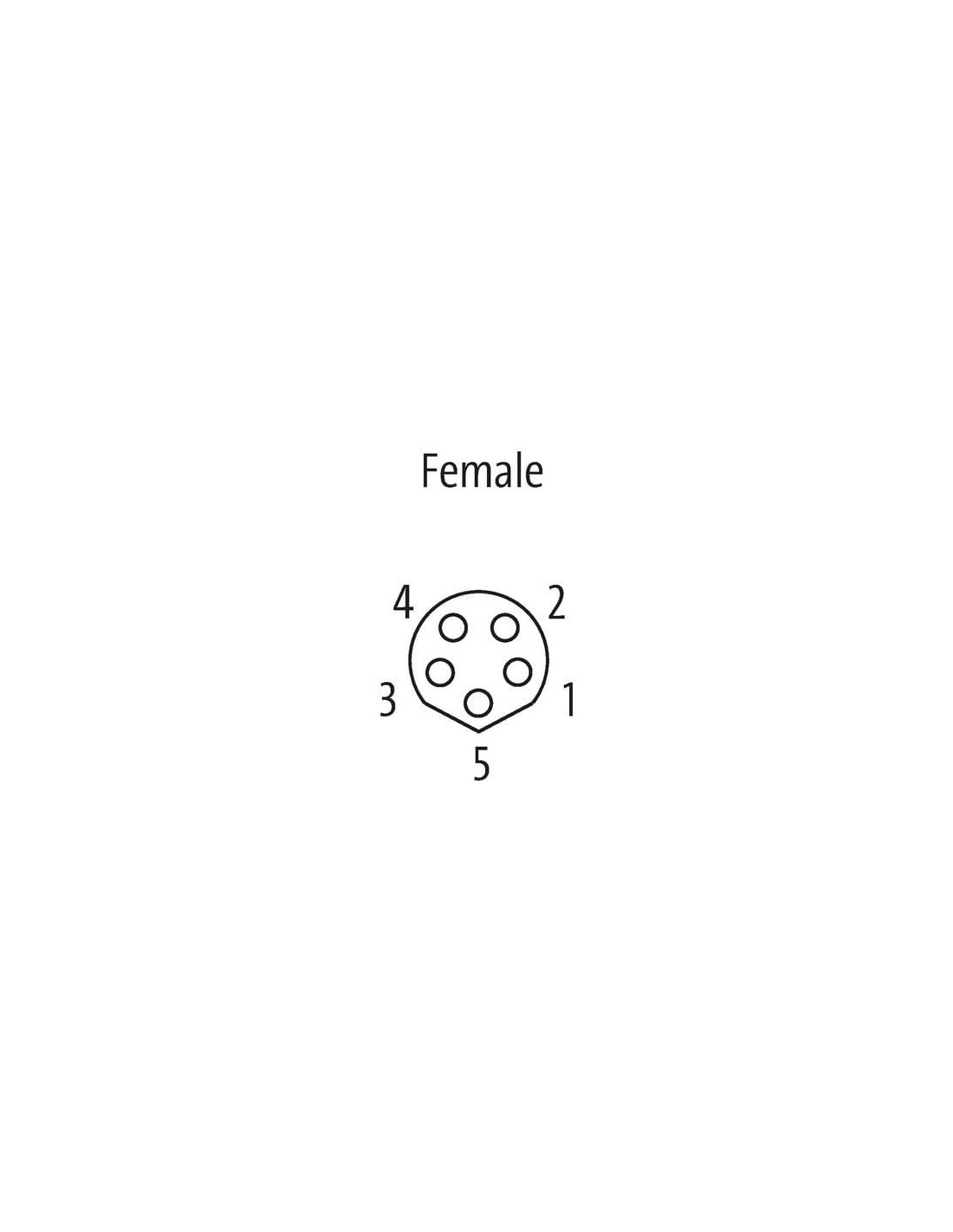

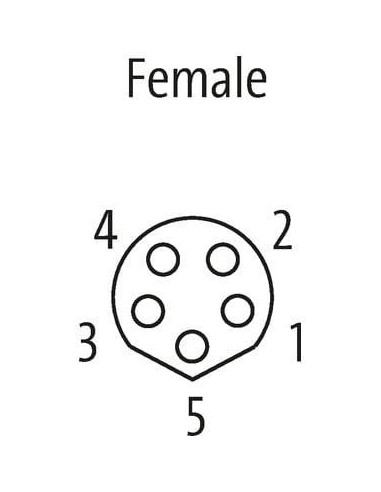

Budowa i schemat połączeń – Złącze 5-pinowe M8
Konstrukcja kątowa umożliwia prowadzenie przewodu równolegle do powierzchni montażowej, co zmniejsza naprężenia mechaniczne. Wtyczka żeńska 5-pin posiada wyraźnie oznaczone styki oraz standardowe kolorystyczne oznaczenia przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – szary (GY)
Przewody zostały skręcone w wiązkę, co zapewnia elastyczność i odporność na uszkodzenia mechaniczne oraz gwarantuje długą żywotność nawet przy intensywnej eksploatacji (do 5 milionów cykli zgięcia).
Dlaczego warto wybrać kątowe złącze M8 do kabla o długości 3 m?
- Wysoka jakość wykonania (TPU, PUR, FPM, niklowane elementy metalowe, pozłacane styki).
- Zintegrowane zabezpieczenie przeciwwstrząsowe.
- Wysoka szczelność oraz odporność na warunki przemysłowe.
- Doskonałe rozwiązanie dla wszystkich aplikacji, w których liczy się trwałość i niezawodność połączenia.
- Pewność działania i bezpieczeństwo przesyłu sygnałów oraz mocy.
Złącze kątowe M8 5-pin B-kod z kablem o długości 3 m, kod produktu 7000-08951-6950300, stanowi wszechstronny wybór do profesjonalnych instalacji w nowoczesnym przemyśle.
