Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

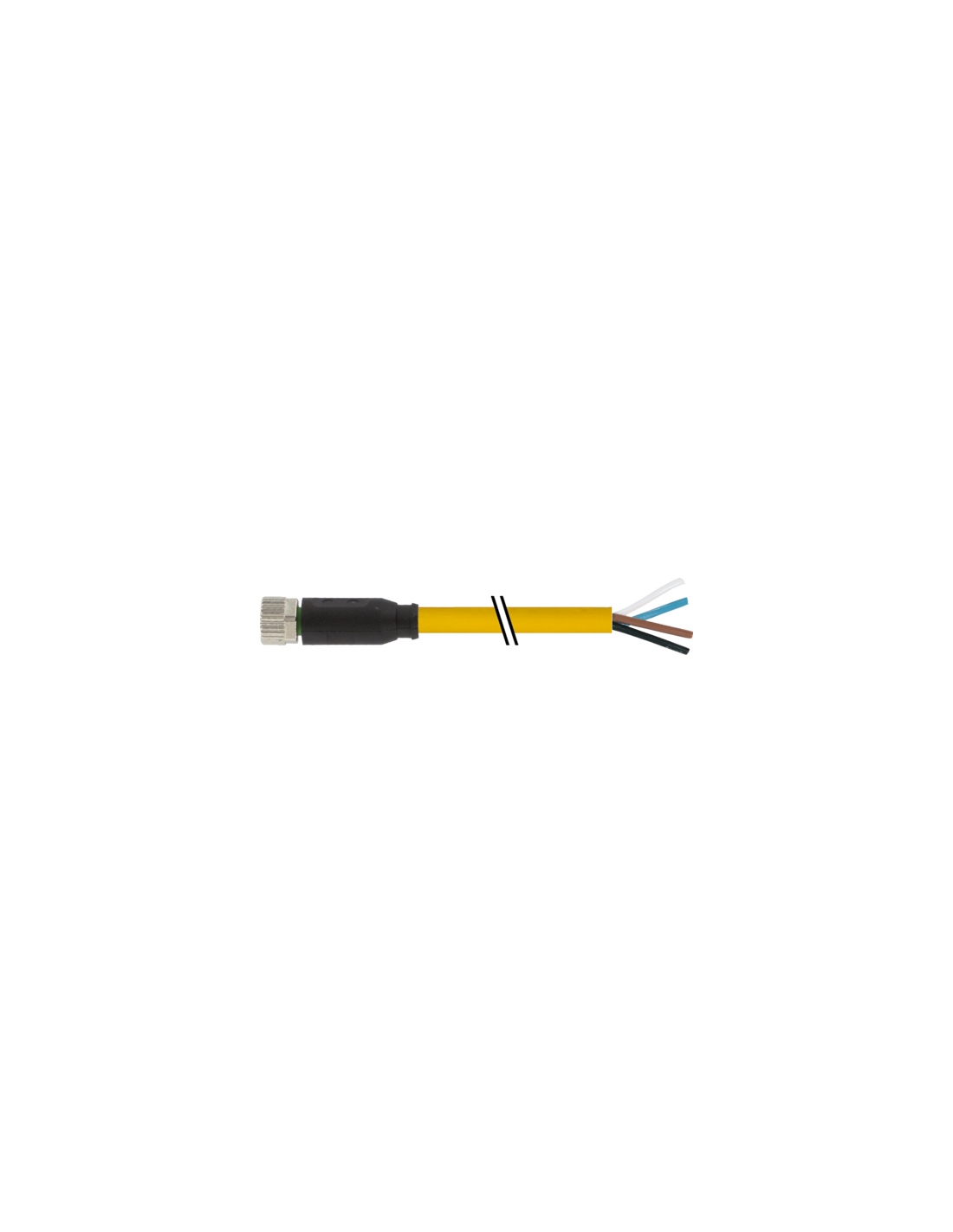

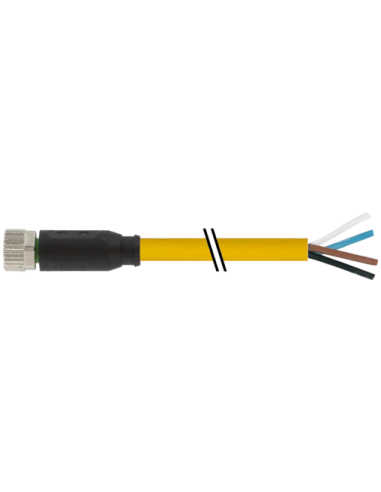

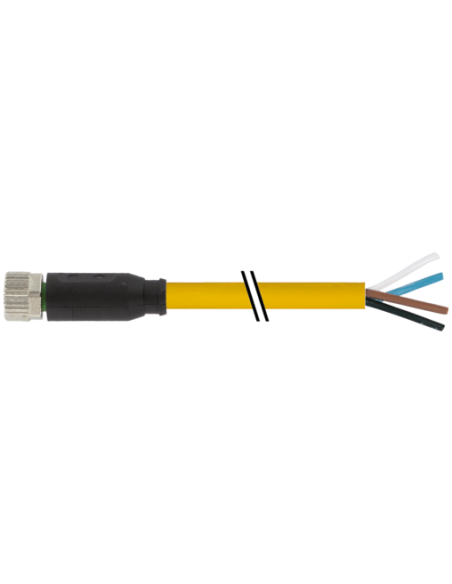

Złącze M8 4-pin z przewodem 3m – przewód PUR, końcówka wolna
Przewód zakończony złączem M8 4-pin to wytrzymały i uniwersalny komponent przeznaczony do zastosowań przemysłowych i automatyki. Dzięki wysokiej jakości materiałom oraz odporności mechanicznej i chemicznej, produkt spełnia rygorystyczne normy środowisk przemysłowych. Złącze zostało wyposażone w prostą końcówkę żeńską, zgodną ze standardem M8 x 1, oraz przewód o długości 3 metrów wykonany z PUR.
Wytrzymała konstrukcja złącza M8 – bezpieczeństwo i niezawodność
Złącze zapewnia wysoki stopień ochrony IP65, IP66K oraz IP67, co gwarantuje pełną ochronę przed kurzem, wodą i wpływem niekorzystnych warunków otoczenia. Obudowa wykonana z tworzywa sztucznego i metalu, wraz z blokadą z niklowanego cynkowego odlewu ciśnieniowego, zapewnia długotrwałą eksploatację, nawet przy narażeniu na drgania i udary. Produkt nie posiada wskaźnika LED, co zwiększa niezawodność w warunkach silnych zakłóceń elektromagnetycznych.
Przewód PUR – odporność na oleje, środki chemiczne i zginanie
Kabel PUR o przekroju 0,25 mm² oferuje znakomitą elastyczność oraz odporność na uszkodzenia mechaniczne i chemiczne. Powłoka wolna od halogenów, kadmu i silikonu zwiększa bezpieczeństwo użytkowania w aplikacjach wymagających podwyższonej czystości. Przeznaczony jest do pracy w szerokim zakresie temperatur, od -40°C do 90°C, oraz do intensywnego ruchu giętego (do 10 milionów cykli C-track).
Uniwersalne zastosowanie – automatyka, czujniki, przemysł
- Automatyka przemysłowa – podłączanie czujników, siłowników oraz urządzeń wykonawczych
- Systemy transportu i logistyki
- Konstrukcje maszyn i robotów
- Przemysł spożywczy, chemiczny, maszynowy
- Instalacje wymagające odporności na oleje, paliwa oraz środki chemiczne
- Aplikacje z dynamicznym ruchem kabli, np. przenośniki, ramiona robotów
Złącze M8 o 4 pozłacanych pinach umożliwia szybkie i pewne połączenie przewodów w typowych systemach przemysłowych, dbając o niezawodność przesyłu sygnału i zasilania, nawet w środowiskach o podwyższonym ryzyku korozji lub uszkodzeń.
Parametry techniczne i normy
Złącze spełnia rygorystyczne normy DIN EN 61076-2-104 oraz wymagania odporności mechanicznej i elektrycznej określone przez standardy IEC 60529. Maksymalne napięcie pracy wynosi 60 V DC (4 A na styk), a złącze jest przystosowane do przewodów typu C-track. Dzięki wysokiej wytrzymałości na zginanie i skręcanie przewód może być stosowany w mobilnych i stacjonarnych instalacjach.
Zalety stosowania złącza M8 z przewodem PUR
- Łatwy montaż i wygodne podłączanie dzięki standardowi M8
- Odporność na czynniki środowiskowe: woda, oleje, chemikalia
- Solidność i odporność na uszkodzenia mechaniczne
- Elastyczność przewodu zapewniająca długą żywotność w ruchomych aplikacjach
- Uniwersalność – możliwość zastosowania do wielu urządzeń przemysłowych i automatyki
Złącze M8 z 3-metrowym przewodem PUR to rozwiązanie dedykowane profesjonalnym systemom łączenia sygnałów i zasilania w różnych branżach przemysłu, gdzie liczy się niezawodność i trwałość instalacji.
