Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

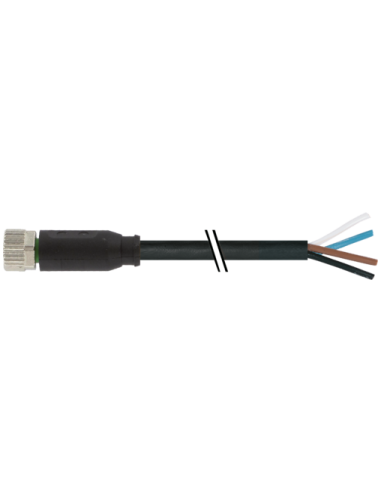

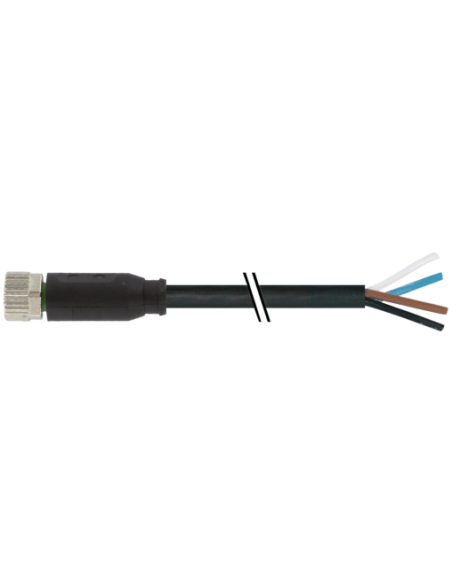

Konektor M8 żeński, prosty z wolnym kablem – 4 piny, 25 m, kod: 7000-08061-6112500
Konektor M8 żeński, prosty z wolnym końcem przewodu to niezawodne rozwiązanie przeznaczone do profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania. Złącze posiada 4 piny oraz prostą konstrukcję, co umożliwia szybkie i pewne podłączenie urządzeń w wymagających środowiskach przemysłowych.
Uniwersalne zastosowanie konektora M8 z wolnym końcem przewodu
Konektor M8 prosty z kablem o długości 25 metrów sprawdzi się w różnych branżach, takich jak automatyka przemysłowa, robotyka, maszyny produkcyjne czy systemy czujnikowe. Jest dedykowany do przesyłu sygnałów oraz zasilania urządzeń, np. czujników, siłowników czy elementów wykonawczych. Wolny koniec przewodu umożliwia indywidualne dopasowanie połączenia do własnych potrzeb instalacyjnych.
Najważniejsze cechy konektora M8 prostego z kablem
- Profesjonalne złącze 4-pinowe M8 – zapewnia pewność transmisji sygnałów i zasilania
- Długość przewodu 25 m – pozwala na elastyczne prowadzenie instalacji na dużych odległościach
- Proste wyjście przewodu – ułatwia montaż w miejscach o ograniczonej przestrzeni
- Wytrzymała obudowa z tworzywa sztucznego – odporna na działanie chemikaliów i olejów
- Wysoki stopień ochrony IP65, IP66K, IP67 – odporność na pył, kurz i wilgoć, także przy intensywnym myciu
- Pozłacane styki – zwiększają trwałość połączenia i minimalizują ryzyko korozji
- Kodowanie typu A – zapewnia jednoznaczność połączenia
- Skrętka miedziana – gwarantuje stabilność i jakość przesyłu sygnału elektrycznego
- Powłoka przewodu wykonana z PVC – wytrzymałość mechaniczna oraz odporność na promieniowanie UV
Typowe zastosowania konektora M8 żeńskiego z wolnym kablem
- Automatyka przemysłowa – łączenie czujników i siłowników
- Systemy bezpieczeństwa maszyn – szybkie i niezawodne podłączenie elementów zabezpieczających
- Technika pomiarowa i kontrolna – integracja z systemami monitoringu parametrów procesowych
- Przemysł spożywczy, farmaceutyczny i chemiczny – odporność na oleje i agresywne media
- Maszyny pakujące, linie transportowe – elastyczny montaż nawet w trudnodostępnych miejscach
Dlaczego warto wybrać prosty konektor M8 z przewodem 25 m?
Decydując się na żeńskie złącze M8 z prostym odejściem przewodu, zyskuje się wysoką niezawodność połączenia oraz odporność na trudne warunki przemysłowe. Łatwość instalacji oraz długa żywotność komponentów pozwalają na zastosowanie tego rozwiązania w wielu gałęziach przemysłu, dbając jednocześnie o bezpieczeństwo i wydajność procesów technologicznych.
