Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 50 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

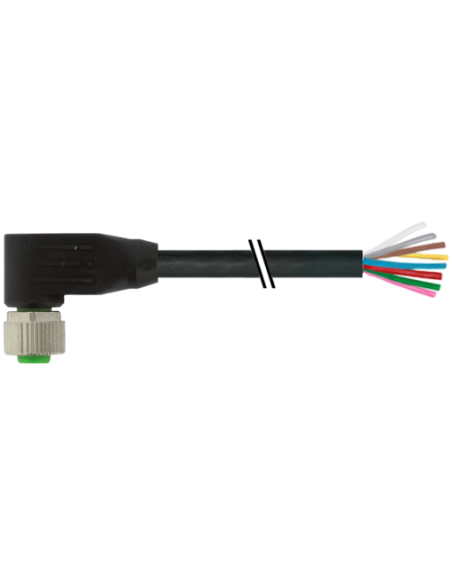

Złącze M12 żeńskie kątowe 8-pinowe z wyprowadzeniem na kabel – 7000-17061-7225000
Złącze M12 żeńskie 90° o kodzie produktu 7000-17061-7225000 to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, sterowaniu maszynami oraz systemach transmisji sygnałów i zasilania. Kątowa konstrukcja typu 90° umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni oraz podczas układania przewodów w trudno dostępnych lokalizacjach.
Charakterystyka i zalety złącza M12 żeńskiego do kabla
- Konstrukcja: Wersja 8-pinowa z gniazdem kątowym (kątowe odejście kabla), idealna do efektywnego łączenia instalacji w warunkach ograniczonej przestrzeni montażowej.
- Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej i na oleje. Nakrętka radełkowana wykonana z aluminiowego odlewu ciśnieniowego oraz powłoka niklowana gwarantują solidność połączenia.
- Stopień ochrony IP65/IP66K/IP67: Złącze zapewnia wysoką szczelność i ochronę przed pyłem oraz wodą – nawet przy krótkotrwałym zanurzeniu, zgodnie z normą EN IEC 60529. Spełnia wymagania pracy w trudnych warunkach przemysłowych.
- Parametry elektryczne: Maksymalne napięcie robocze wynosi 30 V AC/DC, a maksymalny prąd to 2 A na styk. Pozłacane styki zwiększają trwałość oraz niezawodność połączenia.
- Bezpieczeństwo instalacji: Stosowane materiały są wolne od substancji szkodliwych, takich jak ołów, kadm czy halogeny.
Profesjonalny kabel PUR do zastosowań ruchomych
Kabel wełniany typu PUR o długości 50 m cechuje się wysoką elastycznością oraz odpornością na ścieranie, działanie olejów, benzyn, promieniowanie UV oraz płomienie (zgodnie z normami odpornościowymi IEC/UL). Kabel przewidziany jest do pracy w aplikacjach dynamicznych (gięcie, skręcanie, trasy kablowe), co potwierdzają parametry dotyczące liczby cykli gięcia (do 10 milionów cykli) oraz odporności na skręcanie. Czarna izolacja zewnętrzna oraz kolorowe żyły ułatwiają identyfikację podczas instalacji.
Dzięki swoim właściwościom produkt doskonale sprawdza się w automatyce przemysłowej, robotyce, systemach czujników oraz wszędzie tam, gdzie wymagana jest wysoka odporność na uszkodzenia mechaniczne i działanie środków chemicznych.
Zastosowanie i możliwości wykorzystania złącza M12 żeńskiego
- Transmisja sygnałów oraz zasilania w systemach automatyki i kontroli procesów przemysłowych
- Łączenie czujników, siłowników, urządzeń wykonawczych oraz elementów instalacji maszyn przemysłowych
- Montaż w rozdzielniach, szafach sterowniczych oraz urządzeniach mobilnych dzięki elastycznemu kablowi PUR
- Serwisowanie i modernizacja istniejących instalacji dzięki kompatybilności z normą DIN EN 61076-2-101 (M12)
- Miejsca narażone na intensywne obciążenia mechaniczne, chemiczne i temperaturowe
Łatwość montażu i wysokie bezpieczeństwo pracy
Produkt umożliwia szybkie podłączenie (typ “wolny koniec” kabla), a bogata kolorystyka przewodów ułatwia prawidłową identyfikację podczas instalacji. Szeroki zakres temperatur roboczych (-40 °C do 85 °C) predysponuje go do pracy zarówno wewnątrz, jak i na zewnątrz budynków.
- Kątowy wtyk żeński M12 zapewnia ergonomiczną instalację
- Długość przewodu 50 m umożliwia realizację połączeń na dużych odległościach
- Solidność wykonania oraz wysoka klasa ochrony gwarantują stabilność transmisji i zasilania
Podsumowanie – złącze M12 żeńskie 90° z kablem PUR do zastosowań przemysłowych
Złącze M12 żeńskie 7000-17061-7225000 z kątowym wyprowadzeniem oraz przewodem o podwyższonych parametrach mechanicznych i chemicznych odpowiada potrzebom najbardziej wymagających aplikacji w dziedzinie automatyki i robotyki. Kątowa konstrukcja oraz zaawansowane właściwości kabla PUR czynią ten produkt niezawodnym rozwiązaniem do transmisji sygnałów i zasilania w trudnych warunkach przemysłowych.
