Żeński kątowe
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FPM |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

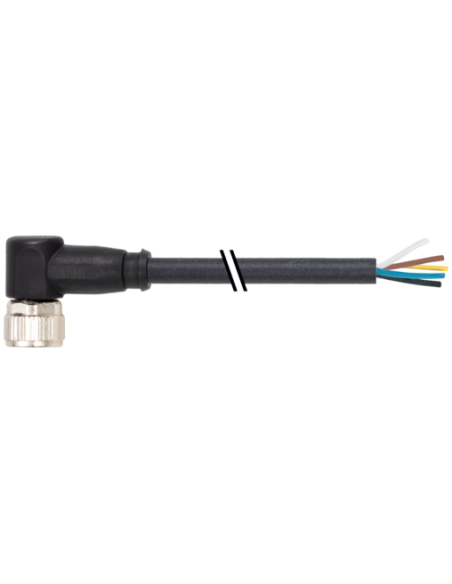

Złącze M8 żeńskie kątowe 90° z kablem – 7000-08951-6950150
Złącze M8 żeńskie 90° do kabli to specjalistyczny element przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Wersja kątowa 90° ułatwia montaż w miejscach o ograniczonej przestrzeni i pozwala na estetyczne prowadzenie przewodów. Produkt jest wyposażony w kabel o długości 1,5 metra, zakończony wolnymi końcówkami, co zapewnia swobodę podczas instalacji oraz podłączenia do różnych urządzeń.
Zastosowanie złącza M8 kątowego do kabli
Złącze M8 B-kodowane doskonale sprawdza się w aplikacjach wymagających wysokiej niezawodności połączeń, szczególnie w przemyśle spożywczym, maszynowym, na liniach produkcyjnych oraz w systemach czujników. Służy do przesyłania sygnałów oraz zasilania urządzeń automatyki.
- Integracja czujników i elementów wykonawczych w automatyzacji przemysłowej
- Podłączanie rozproszonych modułów IO oraz urządzeń peryferyjnych
- Aplikacje narażone na działanie olejów i środków chemicznych
- Zastosowanie w węzłach komunikacyjnych, wymagających kompaktowych połączeń
Kluczowe cechy – złącze kątowe M8 5-pin B-kodowane
Wielofunkcyjność i bezpieczeństwo – Złącze wyróżnia się wysokim stopniem ochrony IP67, gwarantując szczelność przed pyłem i wilgocią przy prawidłowym montażu (włożone i dokręcone). Dzięki pozłacanym stykam i niklowanej obudowie zapewnia stabilne połączenie oraz odporność na korozję, nawet przy intensywnym użytkowaniu.
- Obudowa z wytrzymałego tworzywa sztucznego TPU odporna na działanie chemikaliów i olejów
- Kątowy typ wyprowadzenia kabla (90°) umożliwia wygodne prowadzenie przewodów nawet w trudno dostępnych przestrzeniach
- Solidne połączenie śrubowe na gwincie M8 x 1 zapewnia stabilność podczas drgań oraz odporność na rozłączenia
- 5-żyłowy kabel o przekroju 0,25 mm² i osłonie PUR cechuje się zwiększoną elastycznością oraz odpornością na uszkodzenia mechaniczne i ścieranie
- Zakres temperatur pracy od -25°C do +80°C umożliwia stosowanie w szerokim spektrum aplikacji przemysłowych
Specyfikacja i zgodność – parametry techniczne
Kodowanie B oraz uniwersalne przeznaczenie, możliwość podłączenia zarówno do urządzeń wymagających przesyłania sygnałów, jak i niewielkich napięć/prądów (maksymalnie 30V AC/DC i do 3A na styk). Produkt spełnia wymagania norm ochrony IP67 oraz dodatkowo odporności na płomienie, ścieranie, benzynę i oleje według aktualnych standardów (UL 1581, IEC 60332-2-2, DIN EN 60811-404).
Budowa i schemat połączeń – Złącze żeńskie M8 do automatyki

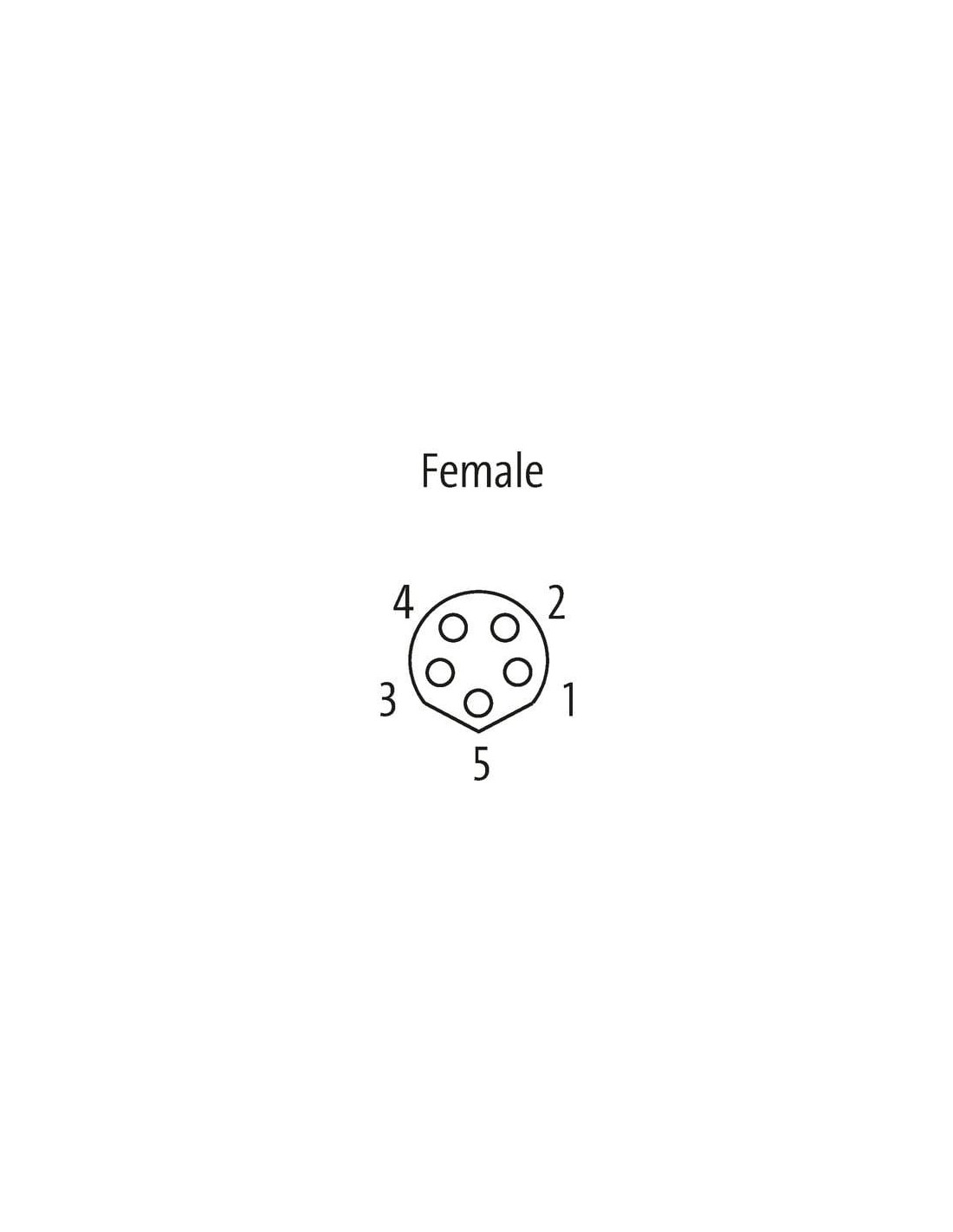

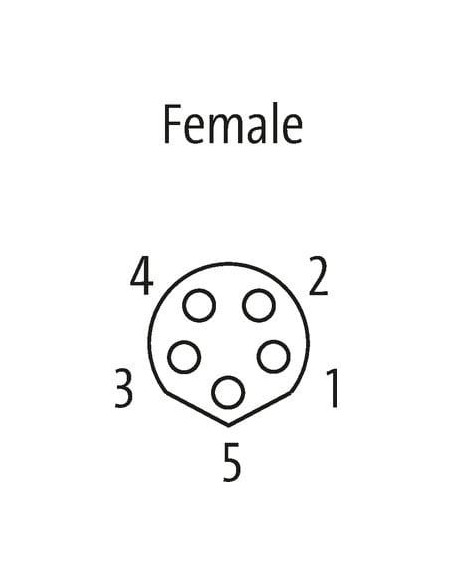

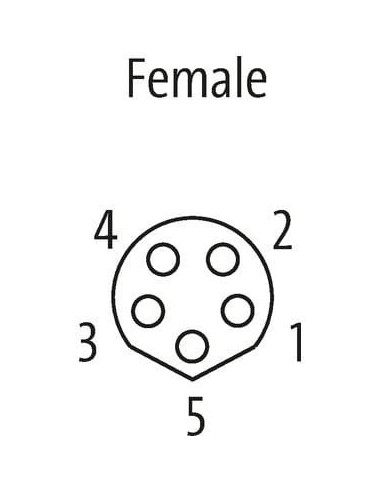

Złącze posiada 5 wyprowadzeń (kolory przewodów: brązowy, biały, niebieski, czarny, szary), odpowiednio opisanych na dołączonym schemacie. Pozwala to na szybkie i bezbłędne wykonanie okablowania nawet w złożonych instalacjach przemysłowych. Oferuje wytrzymałość mechaniczną na minimum 100 cykli połączeń.

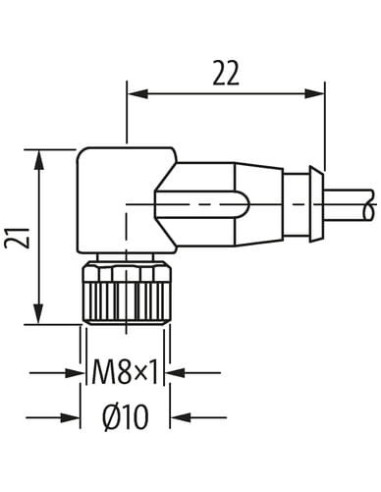

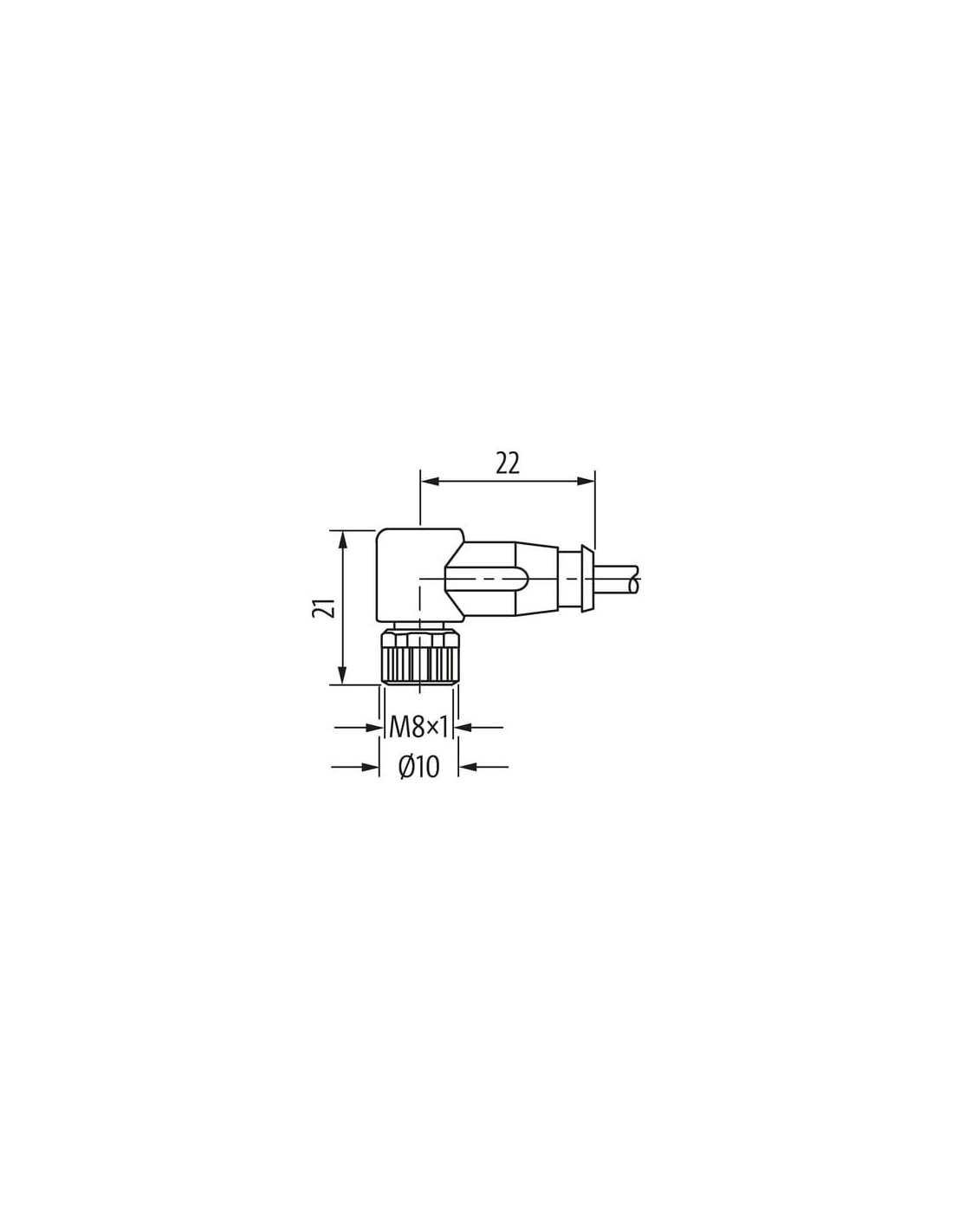

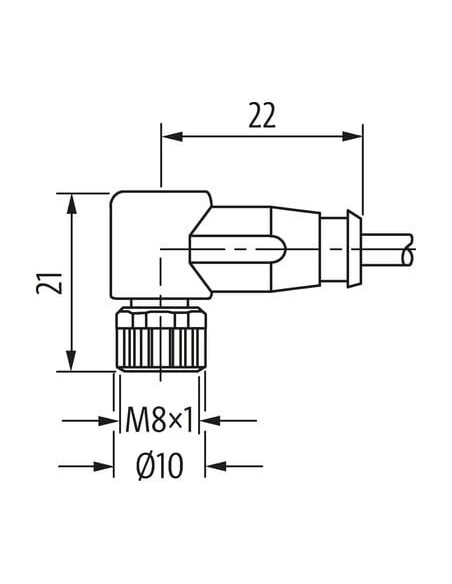

- Wymiary kompaktowe: Długość 22 mm, wysokość 21 mm, średnica zewnętrzna złącza 10 mm
- Elastyczność montażu: Zabezpieczenie przeciwwstrząsowe, ochrona przed naprężeniami mechanicznymi (zalecane użycie opasek kablowych)
- Kabel odporny na wielokrotne zginanie: Do 5 mln cykli, prędkość do 3 m/s w systemach ruchomych
Podsumowanie – niezawodne złącze M8 kątowe do kabli automatyki i robotyki
Złącze M8 żeńskie 90° do kabla o kodzie 7000-08951-6950150 stanowi integralny element instalacji przemysłowych, spełniający wymagania dotyczące szczelności, odporności na czynniki zewnętrzne oraz łatwości montażu. Sprawdzi się wszędzie tam, gdzie niezbędna jest pewność połączenia i dbałość o właściwe prowadzenie przewodów sygnałowych lub zasilających – zarówno w automatyce przemysłowej, jak i w instalacjach wymagających wysokiego poziomu bezpieczeństwa elektrycznego i mechanicznego.
