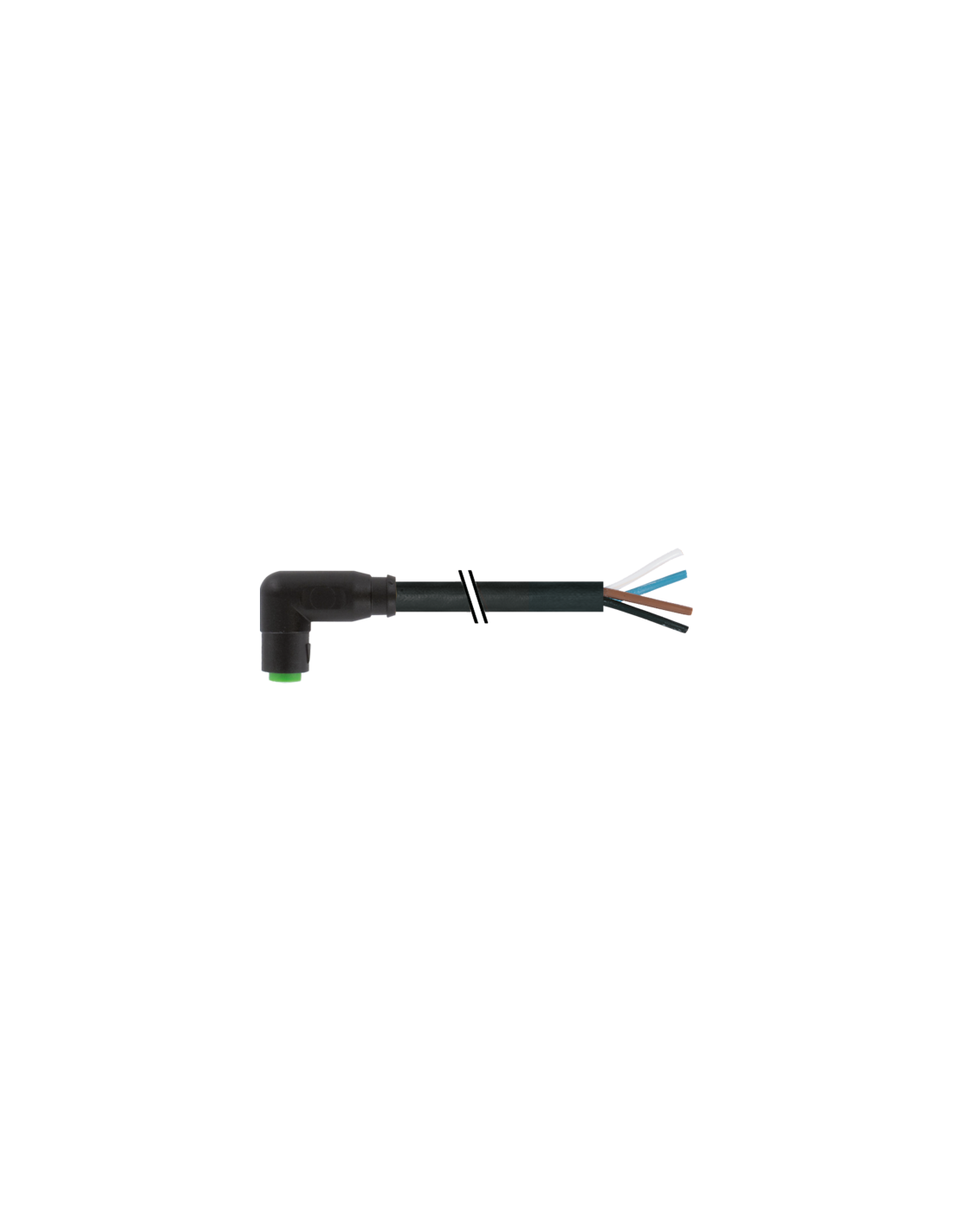

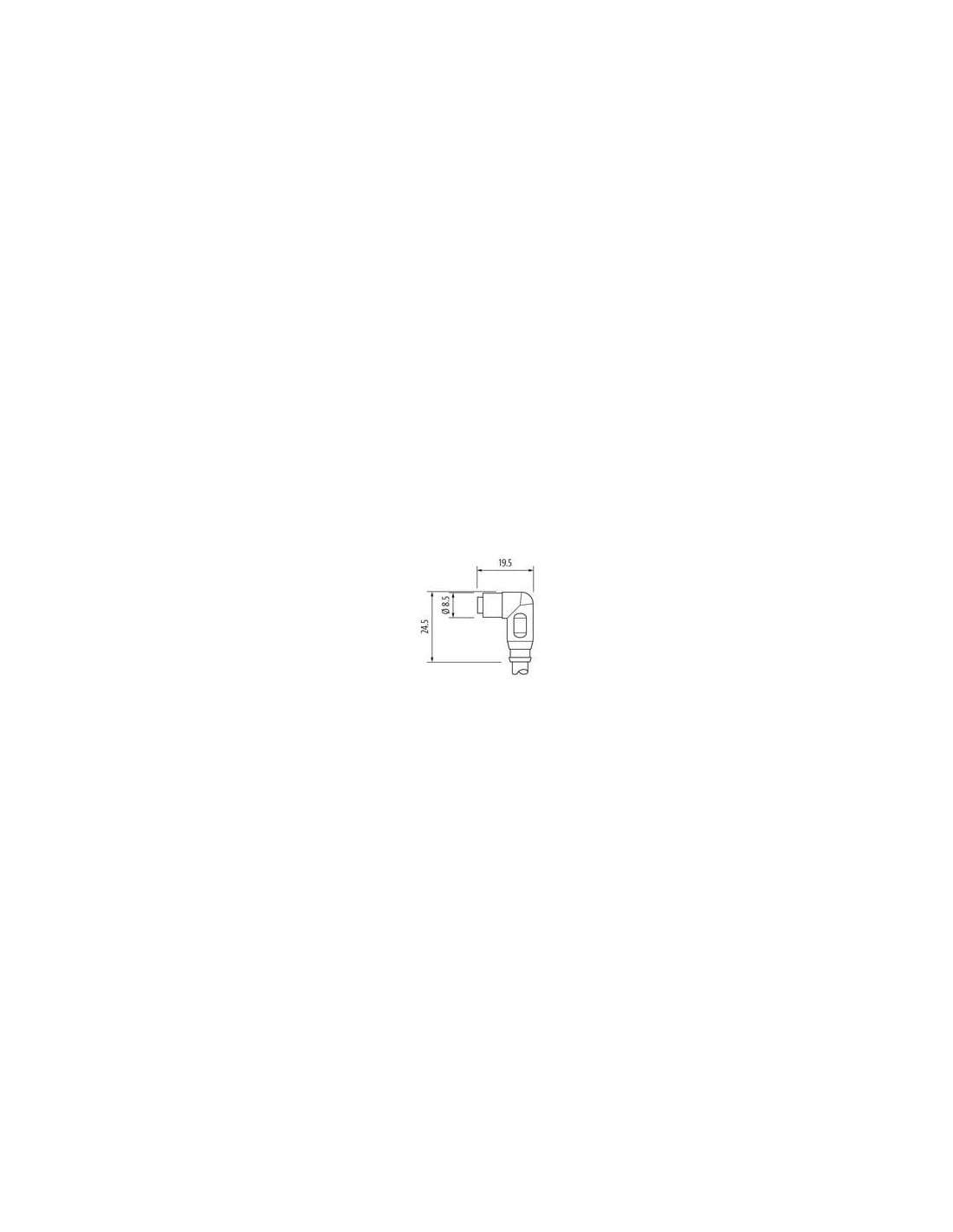

Żeński kątowe
M8 (Snap In), 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

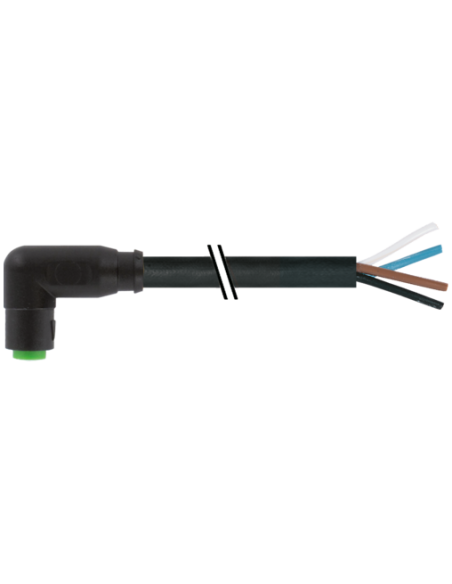

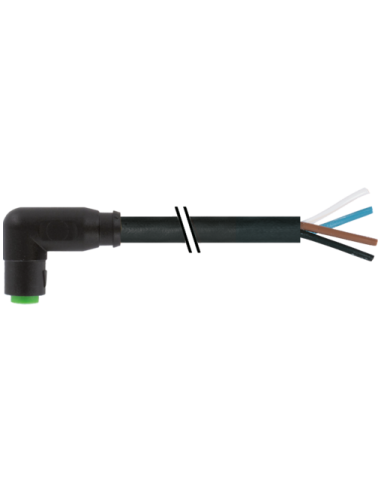

Złącze zatrzaskowe M8 żeńskie 90° z kablem – 7000-08261-6110300
Złącze zatrzaskowe M8 żeńskie 90° z kablem to rozwiązanie dedykowane przemysłowej automatyce oraz aplikacjom wymagającym niezawodnego połączenia sygnałowego i zasilającego. Złącza tego typu gwarantują szybki oraz stabilny montaż, dzięki mechanizmowi zatrzaskowemu Snap In. Konstrukcja kątowa 90° pozwala na zastosowanie produktu w miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze cechy złącza M8 żeńskiego 90°
- 4 piny – umożliwiają przesył sygnałów oraz zasilania w jednym przewodzie
- Kątowe wyjście przewodu – korzystne w instalacjach o ograniczonym dostępie i dla prowadzenia przewodów pod kątem
- Kodowanie typu A – zapewnia bezpieczne i jednoznaczne łączenie zgodnie z normą DIN EN 61076-2-114 (M8)
- Obudowa z tworzywa PUR – odporna na działanie olejów oraz wpływ czynników chemicznych
- Stopień ochrony IP65 – zabezpieczenie przed pyłem i strumieniem wody
- Kabel o długości 3 metrów, zakończony wolnymi końcami – łatwa integracja z systemami sterowania lub rozdzielniami
- Zwiększona odporność mechaniczna – dzięki odpowiednio dobranej średnicy oraz elastyczności przewodu
- Bezhalogenowy płaszcz PVC – bezpieczny dla środowiska, wolny od kadmu, ołowiu, FCKW i silikonu
Przemysłowe zastosowania złącza zatrzaskowego M8
Produkt szczególnie polecany do czujników automatyki, modułów wejść/wyjść (I/O), systemów bezpieczeństwa, urządzeń transportujących oraz wszelkich instalacji, gdzie wymagane są niezawodne połączenia elektryczne odporne na drgania oraz działanie czynników zewnętrznych. Złącze M8 90° sprawdza się w aplikacjach z ograniczonym miejscem montażowym, na pionowych i poziomych trasach kablowych oraz w maszynach przemysłowych.
Zalety stosowania złącza M8 żeńskiego kątowego z kablem
- Prosta i szybka instalacja dzięki funkcji Snap In
- Kątowy konektor ułatwia prowadzenie przewodów oraz optymalizuje rozkład sił mechanicznych w aplikacji
- Uniwersalność zastosowania – szerokie zastosowanie w automatyce przemysłowej, robotyce oraz branży spożywczej, farmaceutycznej i motoryzacyjnej
- Wysoka odporność na chemikalia, oleje i promieniowanie UV, co pozwala na eksploatację w trudnych warunkach środowiskowych
- Możliwość stosowania z przewodami ochronnymi o średnicy wewnętrznej 6,5 mm
- Trwałość przewodów – elastyczne i odporne mechanicznie nawet przy długotrwałym użytkowaniu
Typowe zastosowania złącza zatrzaskowego M8
- Połączenia czujników i elementów wykonawczych w maszynach przemysłowych
- Automatyka procesowa – przemysł spożywczy, farmaceutyczny, logistyczny
- Robotyka oraz linie produkcyjne, gdzie wymagana jest wytrzymałość na drgania i trwałość połączenia
- Systemy wizyjne i komunikacja sygnałów wejść/wyjść w szafach sterowniczych
Stosowanie złącza zatrzaskowego M8 kątowego z kablem to gwarancja niezawodnych połączeń w zaawansowanych instalacjach przemysłowych, gdzie liczy się bezpieczeństwo, trwałość oraz odporność na czynniki zewnętrzne.
