Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

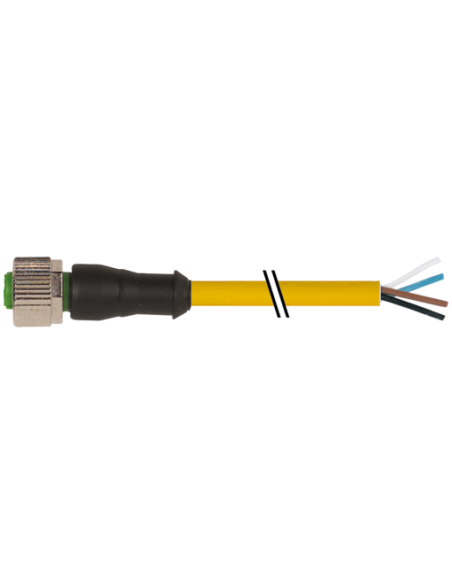

Konektor M12 żeński prosty z wolnym końcem kabla – 4 piny, 5 m, PUR
Konektor M12 żeński prosty z wolnym końcem kabla to uniwersalne rozwiązanie do połączeń przemysłowych, które wymagają niezawodności oraz odporności na warunki zewnętrzne. Produkt o kodzie 7000-12221-0340500 jest kompatybilny z licznymi urządzeniami automatyki, czujnikami, maszynami przemysłowymi oraz systemami sterowania.
Zalety i cechy produktu – Konektor M12 4-pinowy
- Prosta konstrukcja z żeńskim gniazdem umożliwia bezproblemowe podłączanie przewodów i szybki montaż w instalacjach automatyki przemysłowej.
- Czteropinowe złącze zapewnia kompatybilność z szeroką gamą urządzeń wykorzystywanych w systemach sterujących oraz komunikacyjnych.
- Wysoki stopień ochrony IP65, IP66K, IP67 gwarantuje odporność na kurz, pył, wilgoć, a także krótkotrwały kontakt z wodą oraz wysoką odporność mechaniczną, co pozwala na stosowanie w wymagającym środowisku przemysłowym.
- Obudowa z tworzywa PUR charakteryzuje się doskonałą odpornością chemiczną oraz na oleje, umożliwiając montaż w miejscach narażonych na czynniki zewnętrzne.
- Pozłacane styki zapewniają trwałość połączenia oraz minimalizują ryzyko korozji, co przekłada się na długie lata niezawodnej pracy nawet w trudnych warunkach.
- Kabel o długości 5 metrów daje szerokie możliwości w prowadzeniu instalacji oraz elastyczność podczas łączenia urządzeń rozproszonych w hali produkcyjnej.
- Oznakowanie przewodów zgodne z normą przemysłową ułatwia szybkie i pewne podłączenie zgodnie ze schematami projektowymi.
- Przewód skręcany (skrętka miedziana) zwiększa elastyczność i odporność na uszkodzenia podczas ruchu i gięcia.
- Spełnia wymagania normy DIN EN 61076-2-101 (M12), co sprzyja wykorzystaniu w aplikacjach przemysłowych zgodnych z europejskimi standardami.
Typowe zastosowania – Konektor M12 do automatyki i przemysłu
- Systemy automatyki przemysłowej – podłączanie czujników, enkoderów, zaworów, elementów wykonawczych.
- Maszyny i linie produkcyjne – elastyczne połączenia rozproszonego osprzętu, ułatwiające szybkie wdrażanie oraz modernizacje stanowisk roboczych.
- Transport i logistyka – niezawodne połączenia w aplikacjach narażonych na wstrząsy, drgania, ruch elementów oraz kontakt z czynnikami zewnętrznymi.
- Przemysł spożywczy, chemiczny oraz motoryzacyjny – odporność na chemikalia oraz oleje umożliwia instalację w środowiskach o podwyższonych wymaganiach higienicznych i odpornościowych.
- Integracja z systemami sterowania – pewność sygnału oraz trwałość przy wielokrotnym łączeniu i rozłączaniu.
Parametry techniczne – złącze M12 żeńskie z końcem kablowym
Typ: Konektor M12 A-kodowany, żeński, prosty
Liczba pinów: 4 piny
Długość przewodu: 5 metrów
Materiał płaszcza: PUR – poliuretan, odporny na ścieranie, oleje i chemikalia
Przekrój przewodu: 0,34 mm², skrętka miedziana
Kolor izolacji: Żółty płaszcz
Temperatura pracy: od -25 °C do 85 °C (stała instalacja)
Stopień ochrony: IP65, IP66K, IP67 (przy poprawnie zamontowanym złączu)
Napięcie maksymalne: 250 V AC/DC
Maksymalny prąd na styk: 4 A
Montaż, bezpieczeństwo i trwałość
Łatwy montaż przez wkręcenie i dokręcenie (SW13), co zapewnia trwałe i bezpieczne połączenie bez ryzyka samoczynnego rozłączenia pod wpływem wibracji czy drgań.
Konstrukcja odporna na wstrząsy i przeciążenia mechaniczne – zaleca się stosowanie opasek kablowych dla dodatkowej redukcji naprężeń.
Prawidłowe oznaczenie przewodów (BN – brązowy, WH – biały, BU – niebieski, BK – czarny) umożliwia szybką identyfikację podczas instalacji oraz naprawy.
Wybór przewodu M12 z wolnym końcem to pewność solidnego połączenia i szerokie możliwości w zastosowaniu w profesjonalnych instalacjach przemysłowych oraz automatyce budynkowej.
