Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 5-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 203 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

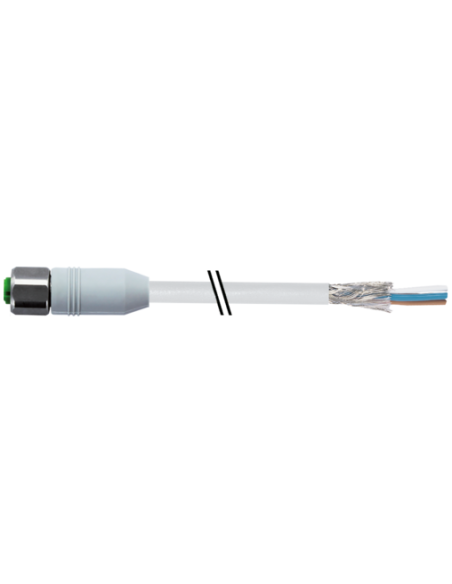

Kabel M12 żeński prosty do zastosowań w przemyśle spożywczym – 5-pinowy, ekranowany, 1,5 m (7014-13221-2030150)
Kabel M12 żeński prosty o długości 1,5 m to specjalistyczne rozwiązanie przeznaczone do zastosowań wymagających najwyższej odporności na warunki środowiskowe, szczególnie w branży spożywczej, farmaceutycznej oraz tam, gdzie istotna jest odporność na mycie, chemikalia i oleje. Konstrukcja oparta jest na złączu M12 (DIN EN 61076-2-101), zapewniającym niezawodność oraz uniwersalność zastosowań w automatyce przemysłowej.
Charakterystyka techniczna kabla M12 do wymagających aplikacji
Złącze przemysłowe M12 posiada 5 pinów i prosty typ wyjścia kablowego. Wysoką odporność na czynniki zewnętrzne zapewnia ekranowanie przewodu oraz uszczelka profilu. Obudowa wykonana jest z tworzywa sztucznego, które cechuje się wysoką odpornością chemiczną i olejoodpornością. W miejscach wymagających częstego czyszczenia i kontaktu z agresywnymi mediami przewidziano także zastosowanie stali szlachetnej V4A w mechanizmach blokujących.
- Stopień ochrony: IP65, IP66K, IP67, IP68, IP69K – możliwość stosowania podczas intensywnego mycia pod ciśnieniem oraz w środowiskach o wysokim stopniu wilgotności lub zapylenia.
- Temperatura pracy: od -25°C do 85°C (stała) – odporność na szeroki zakres temperatur.
- Odporność na chemikalia i oleje: dedykowany materiał obudowy oraz ekranowanie z oplotu miedzianego ocynkowanego zapewniają ochronę sygnału oraz przewodu przed wpływem szkodliwych substancji.
- Bezpieczeństwo połączenia: montaż typu "włożone, przykręcone", opcjonalnie zabezpieczenie przeciwwstrząsowe, moment dokręcania 0,6 Nm.
Zastosowania i typowe obszary wykorzystania kabla M12 F&B
Kabel żeński M12 znajduje szerokie zastosowanie w automatyzacji zakładów przemysłu spożywczego, na liniach produkcyjnych, w maszynach pakujących, robotyce, systemach transportujących, a także w aplikacjach wymagających zachowania wysokiego poziomu higieny i odporności na płyny myjące. Dzięki wysokiemu stopniowi ochrony IP69K jest szczególnie rekomendowany w aplikacjach, gdzie kluczowa jest możliwość czyszczenia urządzeń wodą pod ciśnieniem oraz odporność na detergenty.
- Automatyka przemysłowa
- Maszyny i linie przetwórstwa spożywczego
- Farmacja i produkcja żywności
- Systemy pomiarowo-sterujące, czujniki, układy sygnałowe
- Miejsca o podwyższonych wymaganiach higienicznych
Funkcjonalność i uniwersalność – kabel M12 ekranowany z końcem wolnym
Konstrukcja przewodu umożliwia łatwą i bezpieczną integrację z dowolnymi systemami automatyki – końcówka kabla wolna pozwala na dopasowanie do innych elementów instalacji według potrzeb użytkownika. Przewód wyposażony jest w pięć żył z kolorową identyfikacją, co ułatwia szybkie i pewne podłączenie zgodnie ze schematem przyłączeń.

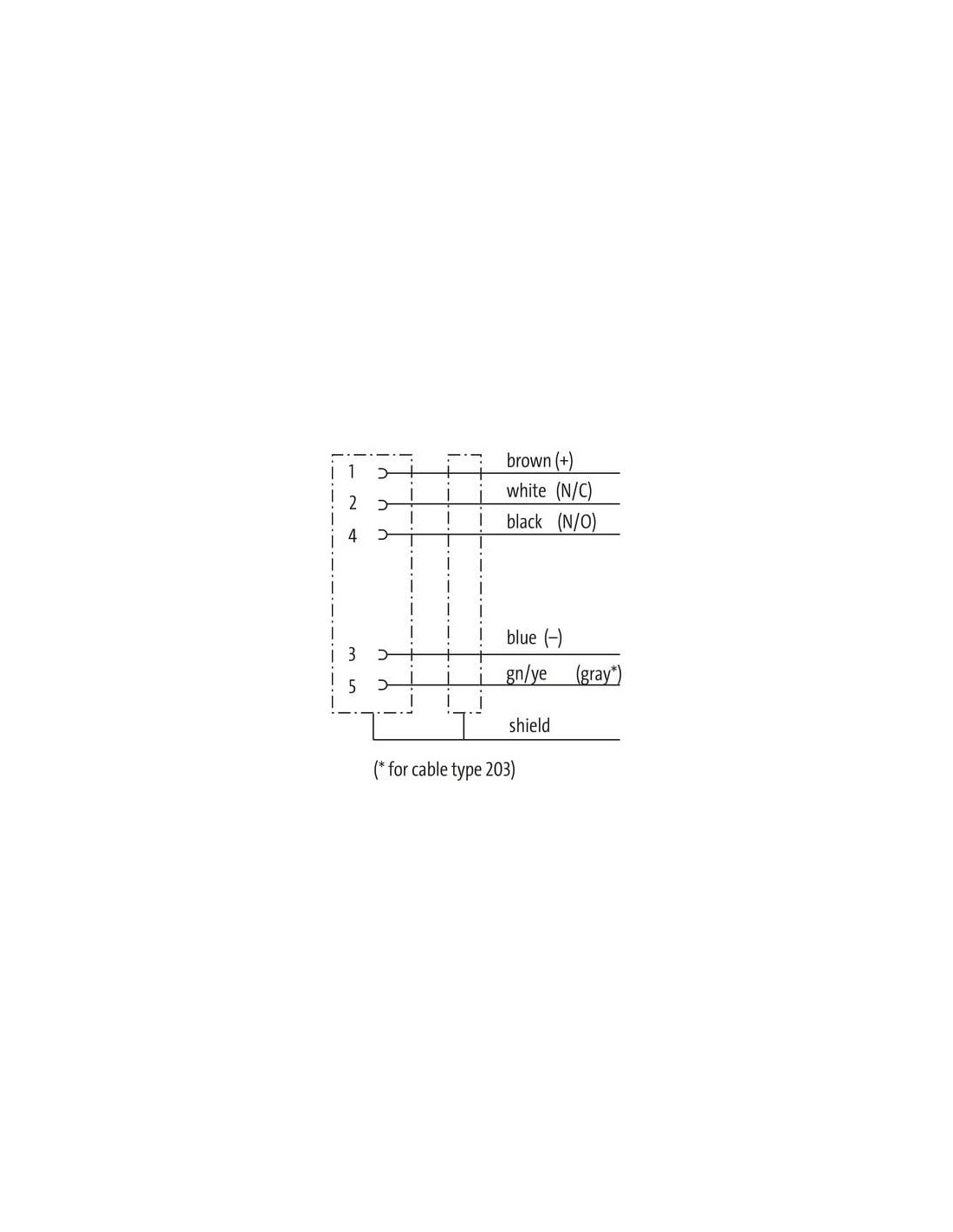

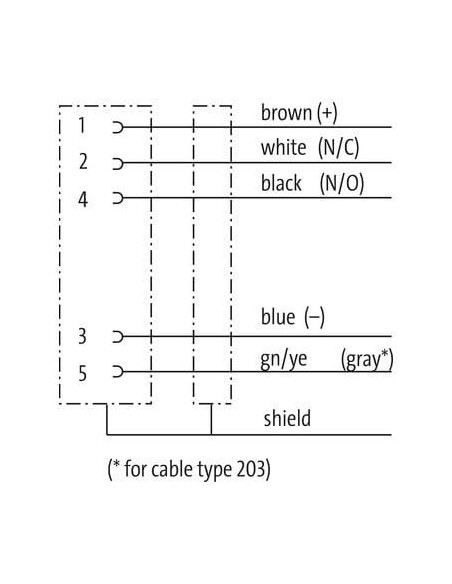

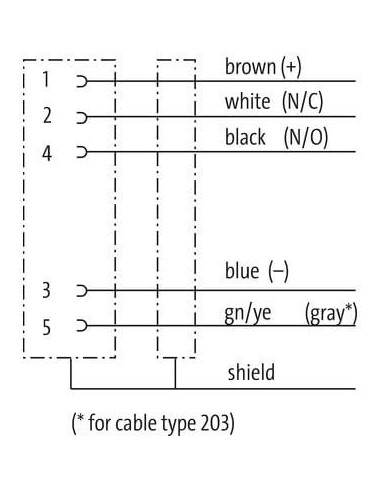

- Żyły: brązowy (+), niebieski (−), biały (N/C), czarny (N/O), szary (osłona/ekran przy typie 203)
- Ekranowanie: oplot miedziany, 80% pokrycia
- Materiał przewodu i izolacji: PVC, odporne na mechaniczne i chemiczne uszkodzenia
Trwałość i niezawodność – kabel M12 do środowisk wymagających
Brak elementów, takich jak diody LED, czyni przewód szczególnie odpornym na warunki zewnętrzne i uszkodzenia mechaniczne. Specyfikacja przewiduje wysoką odporność na zużycie oraz elastyczność – nawet przy powtarzalnych ruchach i zginaniu (promień gięcia 10 x średnica zewnętrzna). Przewody dostarczane są w określonych długościach z możliwością dostosowania na życzenie. Wszystkie komponenty są zgodne z wymaganiami norm bezpieczeństwa oraz certyfikacji cURus.
Kabel M12 F&B to pewność długotrwałej, bezawaryjnej pracy, nawet w najtrudniejszych środowiskach przemysłowych oraz tam, gdzie obowiązują restrykcyjne normy higieny i czystości.
