Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

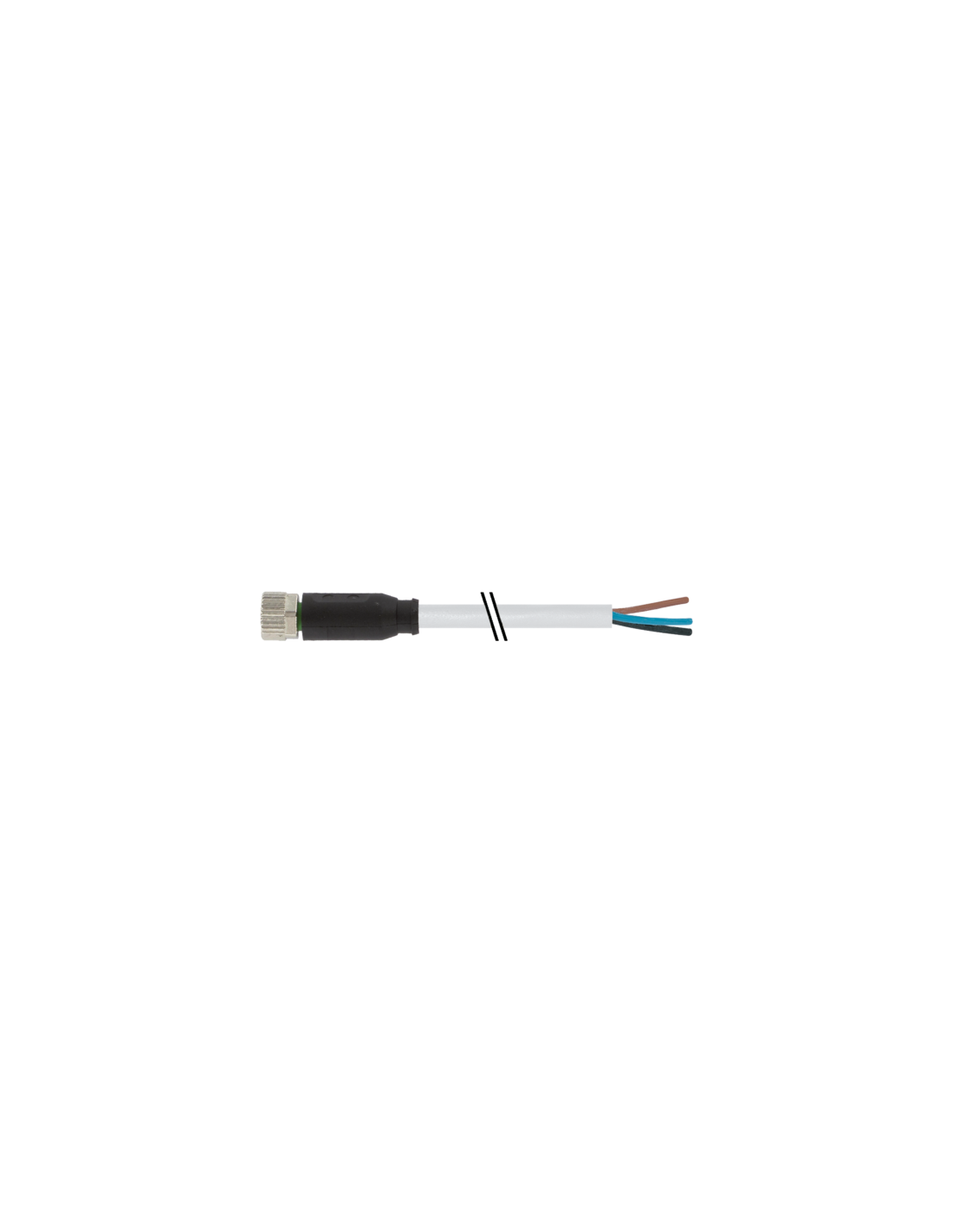

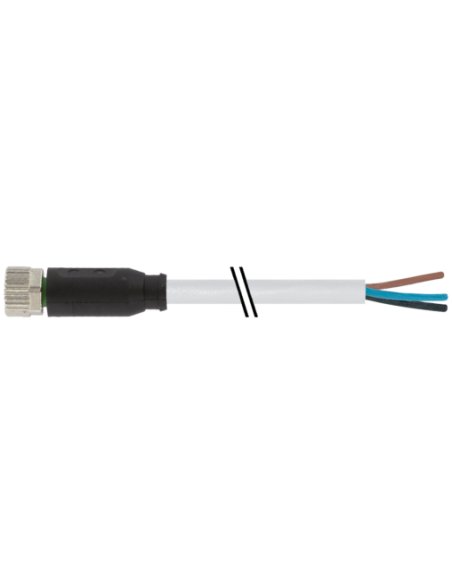

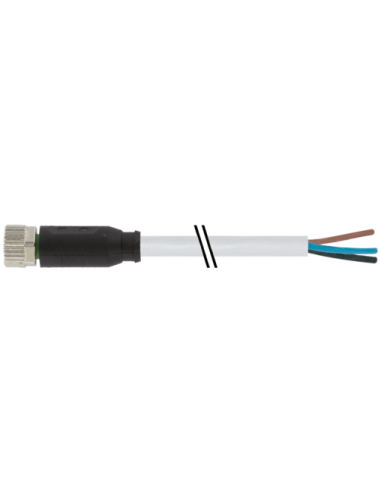

Konektor M8 żeński prosty z wolnym kablem 3 m – 3 piny, kod A, przewód PUR
Konektor M8 żeński prosty o długości przewodu 3 metry to uniwersalne rozwiązanie przeznaczone do niezawodnego łączenia elementów automatyki przemysłowej, czujników, siłowników, urządzeń pomiarowych oraz systemów sterowania. Produkt charakteryzuje się wysokim standardem wykonania oraz szeregiem cech gwarantujących bezpieczną i trwałą eksploatację nawet w wymagających warunkach środowiskowych.
Zastosowanie konektora M8 żeńskiego prostego z przewodem
Konektory M8 z wolnym końcem przewodu wykorzystywane są wszędzie tam, gdzie konieczne jest szybkie, łatwe i pewne podłączenie urządzenia w automatyce, robotyce, przemyśle maszynowym oraz w technice pomiarowej i sterującej. Dzięki standardowi M8, 3-piny, kodowanie A zapewniają kompatybilność z wieloma urządzeniami przemysłowymi.
- Automatyka przemysłowa – połączenia czujników i siłowników
- Robotyka – komunikacja elementów ruchomych
- Sterowanie procesami – okablowanie szaf i pulpitów
- Technika pomiarowa – podłączanie elementów pomiarowych
- Systemy bezpieczeństwa – szybkie wpinanie i wypinanie elementów
Najważniejsze zalety konektora M8 żeńskiego z wolnym kablem
Trwałość i odporność: Obudowa wykonana z tworzywa PUR, odpornego na chemikalia, oleje oraz uszkodzenia mechaniczne. Powłoka styków jest pozłacana, co minimalizuje ryzyko korozji oraz gwarantuje długotrwałą i stabilną pracę złącza.
Wysoki poziom ochrony: Stopień ochrony IP65, IP66K oraz IP67 pozwala na stosowanie konektora w miejscach o podwyższonej wilgotności, zapyleniu oraz okresowym zalaniu wodą.
Elastyczność konfiguracji: 3-metrowy przewód umożliwia łatwe dopasowanie do potrzeb instalacji. Istnieje możliwość zamówienia także innych długości na specjalne życzenie.
Budowa i cechy konstrukcyjne konektora M8 żeńskiego prostego
- Złącze: Żeńskie, proste, 3 piny, kodowanie A
- Przewód: PUR, 3-żyłowy, jednożyłowy 0,25 mm²
- Kolor przewodu: szary z oznaczeniami BN (brązowy), BU (niebieski), BK (czarny)
- Wytrzymałość mechaniczna: przewód odporny na zginanie, skręcanie, odporność na ścieranie i uszkodzenia
- Warunki pracy: szeroki zakres temperatur, zgodność z normą DIN EN 61076-2-104 (M8)
- Zabezpieczenie przeciwwstrząsowe: stabilność połączenia nawet w drgających środowiskach
Bezpieczeństwo i łatwość instalacji
System prostego skręcania z gwintem M8 x 1 zapewnia szybki montaż i demontaż bez użycia specjalistycznych narzędzi. Montaż z zapewnieniem odpowiedniej siły momentu (do 0,4 Nm) pozwala na uzyskanie szczelności zgodnej z klasą IP.
Dodatkowo produkt posiada wyraźne oznaczenia kolorystyczne żył oraz przejrzystą instrukcję montażu zgodną ze standardami przemysłowymi.
Wymiary i budowa zewnętrzna konektora M8 żeńskiego
- Długość złącza: 32,5 mm
- Średnica zewnętrzna: 10 mm
- Rozstaw klucza: SW9 (łatwe dokręcanie)
Typowe aplikacje i możliwości wykorzystania
Konektor M8 żeński prosty z wolnym kablem idealnie sprawdza się w pełnej automatyzacji linii produkcyjnych, w systemach kontroli procesów, a także w maszynach pracujących w trudnych warunkach środowiskowych. Jest to niezbędny element nowoczesnych systemów automatyki, zwiększający niezawodność i szybkość montażu.
