Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

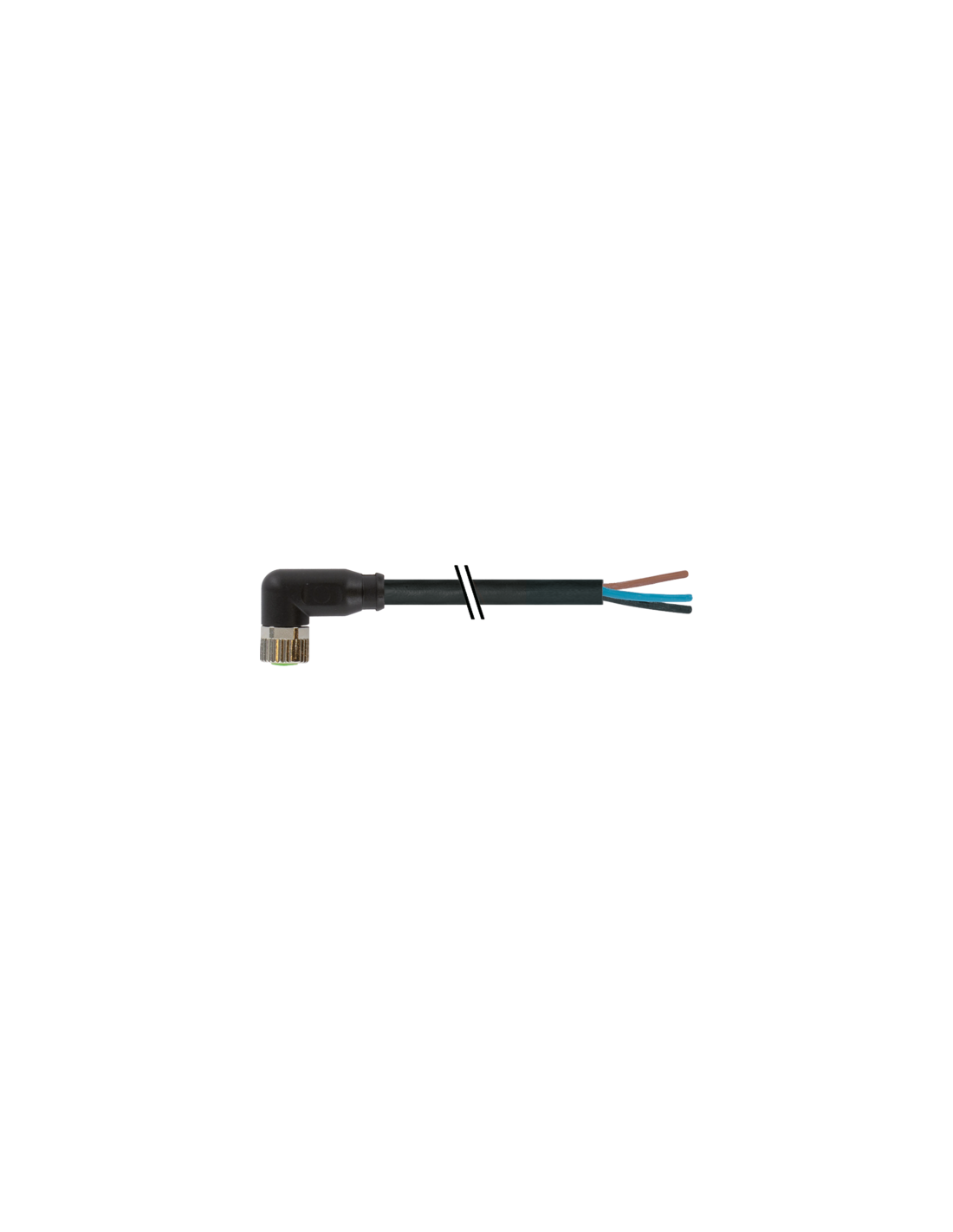

Konektor M8 żeński kątowy z wolnym końcem kabla – 7000-08081-6101500
Konektor M8 żeński, kątowy z wolnym kablem o długości 15 m to niezawodne rozwiązanie wykorzystywane w nowoczesnej automatyce przemysłowej. Model 7000-08081-6101500 został zaprojektowany do wymagających aplikacji, zapewniając bezpieczne i trwałe połączenie sygnałowe oraz zasilające. Dzięki kątowej konstrukcji doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze zalety konektora M8 kątowego
- Przemysłowy standard M8 – kompatybilność z szeroką gamą czujników i urządzeń automatyki.
- Kątowa zabudowa – umożliwia instalację w trudno dostępnych miejscach i redukuje długość wystającego złącza.
- Trójprzewodowa budowa – idealna do sygnałów binarnych i zasilania.
- Wysoka odporność na czynniki chemiczne i oleje – obudowa z trwałego tworzywa sztucznego (PUR), uszczelka FKM.
- Stopień ochrony IP65/IP66K/IP67 – skuteczne zabezpieczenie przed pyłem i wodą, nawet podczas intensywnego użytkowania.
- Długi przewód (15 m) – umożliwia wygodne prowadzenie instalacji na znaczne odległości.
- Przewód wolny od ołowiu, kadmu, FCKW i silikonu – spełnia normy środowiskowe oraz wymagania przemysłowe.
Zastosowanie konektora M8 żeńskiego kątowego
Konektory M8 kątowe stosowane są powszechnie w systemach automatyki przemysłowej, robotyce, budowie maszyn oraz technologii transportowej i magazynowej. Produkt można wykorzystać do:
- Podłączania czujników i siłowników w trudno dostępnych miejscach,
- Tworzenia przewodów sygnałowych i zasilających w instalacjach sterowania maszyn,
- Modernizacji linii produkcyjnych wymagających niezawodnych i łatwo serwisowalnych połączeń,
- Systemów bezpieczeństwa oraz automatyki budynkowej,
- Paneli operatorskich, rozdzielni oraz szaf sterowniczych.
Konstrukcja i wykonanie przewodu – kluczowe informacje
Trójżyłowy kabel o długości 15 metrów zapewnia optymalną elastyczność montażową i zgodność z nowoczesnymi aplikacjami automatyki. Każda żyła przewodu została wykonana z wysokiej jakości, skręcanej miedzi (klasa 5), co gwarantuje niską rezystancję i wysoką niezawodność połączenia. Zewnętrzny płaszcz z PVC chroni przewód przed uszkodzeniami mechanicznymi i szkodliwymi czynnikami zewnętrznymi.
Złącze M8 z niklowaną śrubą radełkowaną oraz cynkowym odlewem ciśnieniowym zapewnia trwałość połączenia nawet przy intensywnych obciążeniach mechanicznych i wibracjach. Pozłacane styki minimalizują ryzyko utleniania oraz poprawiają przewodność sygnałową.
Bezpieczeństwo i kompatybilność
Konektor M8 żeński kątowy spełnia wymagania normy DIN EN 61076-2-104, zapewniając kompatybilność z innymi urządzeniami zgodnymi z tym standardem. Stopień ochrony IP65, IP66K i IP67 chroni złącze w trudnych warunkach przemysłowych. Średnica zewnętrzna kabla 4,5 mm oraz możliwość wygodnego zakodowania w systemie połączeń ułatwiają procesy instalacyjne i konserwacyjne.
Typowe miejsca oraz przykłady użycia
Konektor M8 7000-08081-6101500 to uniwersalne rozwiązanie dla przemysłu, w tym:
- Automatyka przemysłowa
- Budowa maszyn i urządzeń specjalnych
- Robotyka i linie montażowe
- Systemy transportowe, logistyczne i magazynowe
- Instalacje budynkowe oraz AGV (automated guided vehicles)
Możliwość zamówienia innych długości przewodów oraz wysoka jakość wykonania sprawiają, że przewód ten można bezpiecznie wykorzystać w profesjonalnych i krytycznych dla bezpieczeństwa zastosowaniach.
