Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

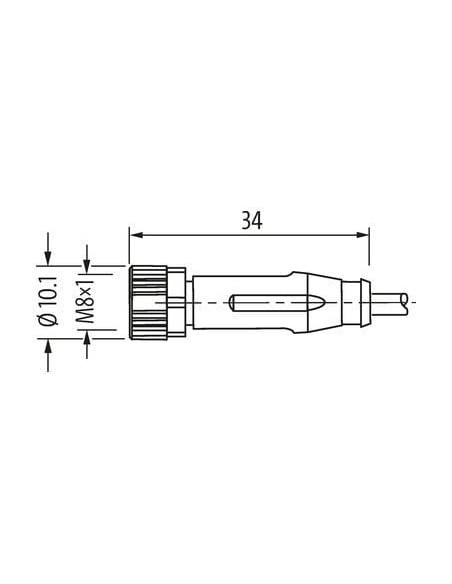

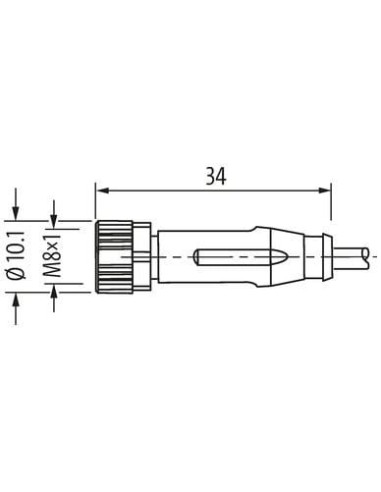

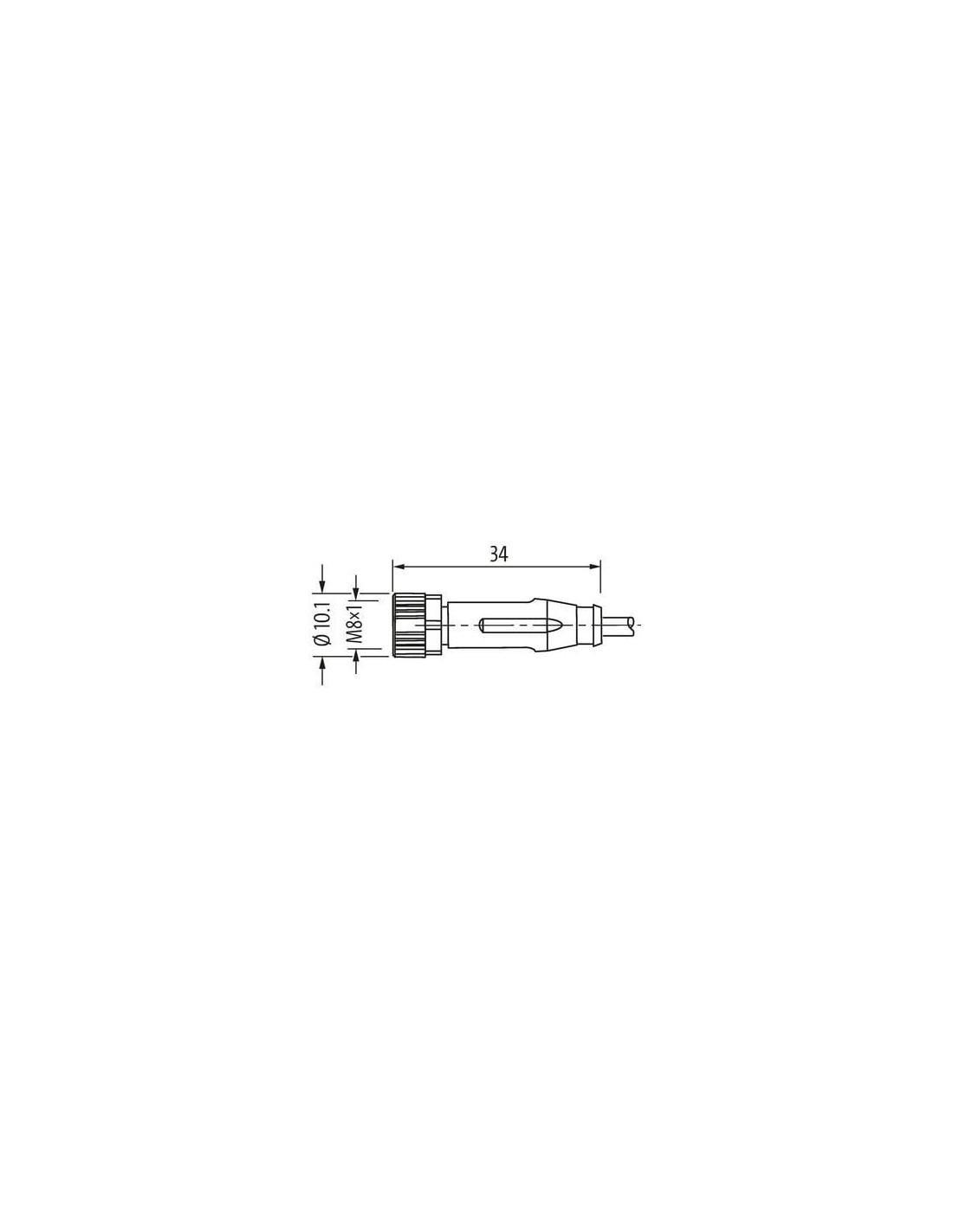

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

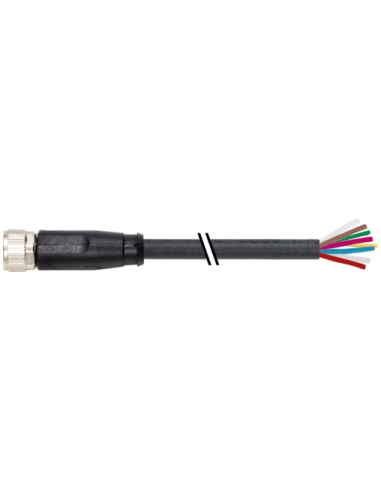

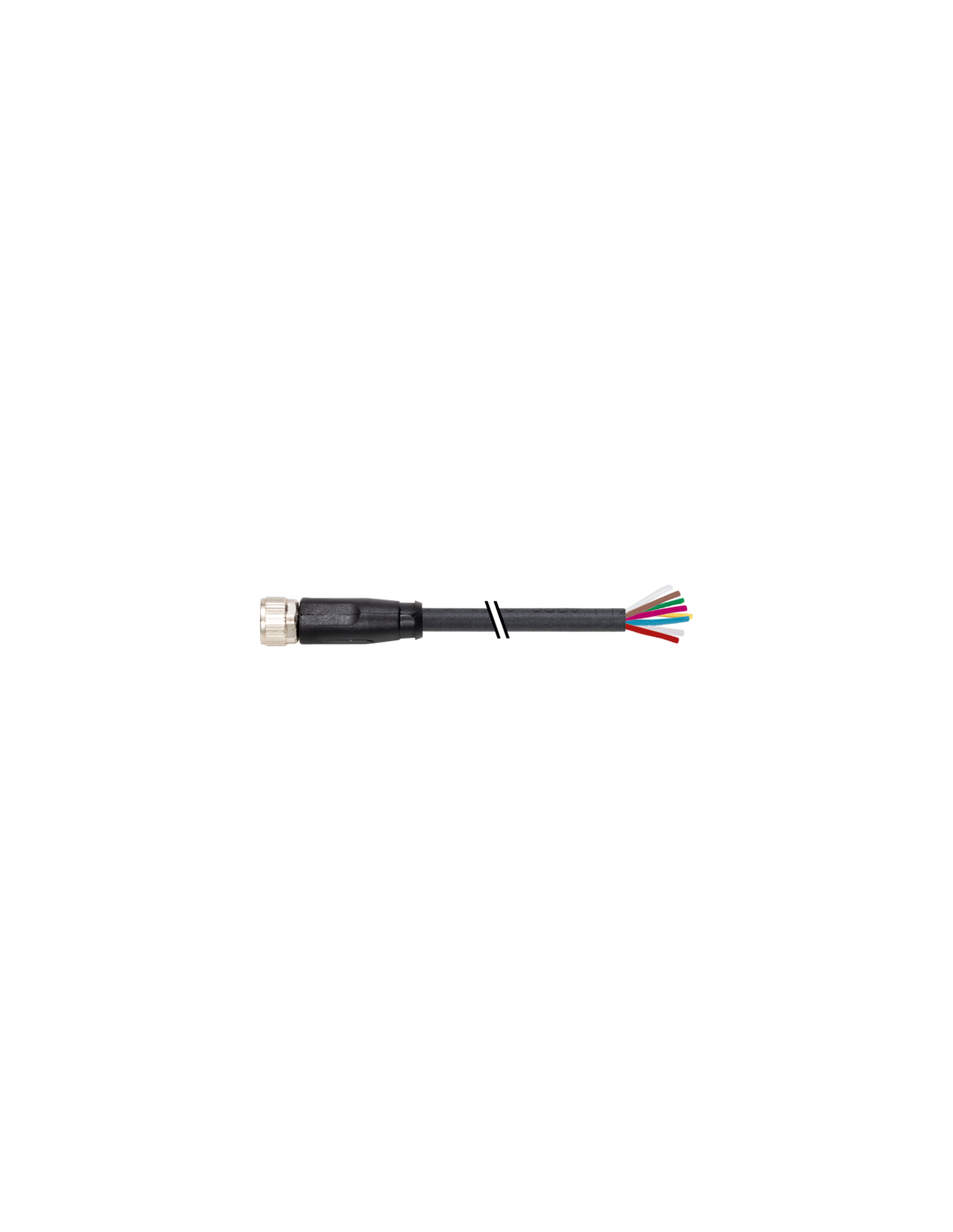

Konektor M8 żeński prosty z wolnym końcem kabla – 8-pinowy, 2 m, PUR
Konektor M8 żeński prosty z wolnym końcem kabla o długości 2 metrów to niezawodne rozwiązanie dla automatyki przemysłowej oraz aplikacji wymagających wytrzymałych złączy sygnałowych. Dzięki 8-pinowemu układowi oraz wysokiemu stopniowi ochrony IP67, złącze doskonale sprawdza się w trudnych warunkach środowiskowych, gdzie wymagana jest szczelność i odporność na pył oraz wodę.
Zastosowanie i możliwości wykorzystania konektora M8 żeńskiego
Złącza M8 wykorzystywane są powszechnie w:
- przemysłowych systemach automatyki
- czujnikach i urządzeniach pomiarowych
- systemach transportowych
- połączeniach maszyn i elementów linii produkcyjnych
- instalacjach wymagających szybkiego i pewnego podłączenia przewodów
Konektor sprawdzi się wszędzie tam, gdzie wymagana jest wysoka trwałość, odporność na oleje, chemikalia oraz intensywną eksploatację. Przewód wykonany z elastycznego i odpornego na ścieranie PUR gwarantuje długą żywotność, nawet w środowiskach narażonych na działanie czynników mechanicznych.
Najważniejsze zalety konektora z wolnym końcem kabla
- Bardzo dobra odporność chemiczna – obudowa wykonana z tworzywa sztucznego zapewnia odporność na oleje i wiele agresywnych substancji.
- Wysoki stopień ochrony IP67 – idealne zabezpieczenie przed pyłem i wilgocią, co zapewnia niezawodną pracę nawet w trudnych warunkach.
- Elastyczny przewód PUR – powłoka przewodu o średnicy 5,5 mm odporna na ścieranie, oleje i dynamiczne ruchy (do 2 mln cykli zginania C-track).
- Standard M8, kodowanie A, 8 pinów – szeroka kompatybilność z popularnymi urządzeniami automatyki przemysłowej.
- Pozłacane styki – zapewniają niezawodne i trwałe połączenie sygnałowe.
- Zakres temperatury pracy od -30°C do +80°C – możliwość stosowania w szerokim zakresie środowisk przemysłowych.
- Kolorystyka żył ułatwia poprawną identyfikację podczas instalacji.
Typowe zastosowania konektora żeńskiego M8 z wolnym końcem kabla
Złącze M8 z wolnym końcem kabla doskonale sprawdza się w systemach automatyki, czujnikach indukcyjnych, enkoderach, systemach transmisji sygnałów oraz w urządzeniach wymagających szybkiego, niezawodnego i odpornego połączenia kablowego. Stosowane jest zarówno w przemyśle spożywczym, automotive, jak i w aplikacjach transportowych czy maszynach specjalistycznych.
Dzięki solidnej konstrukcji i dbałości o szczegóły, takie jak zakres ochrony IP67, odporność na media przemysłowe oraz różnorodne długości kabli dostępne na zamówienie, złącze M8 gwarantuje niezawodność i bezpieczeństwo pracy urządzeń automatyki.
