Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 241 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

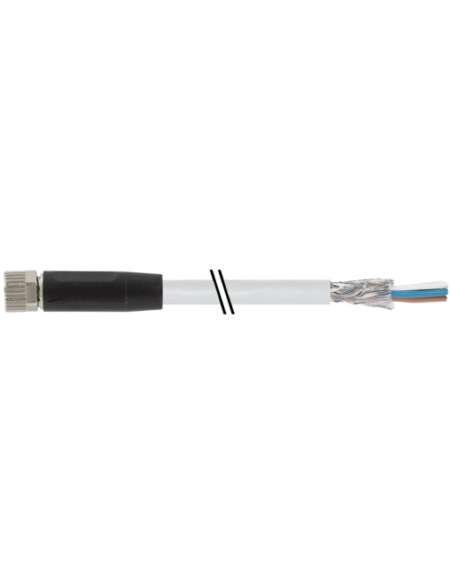

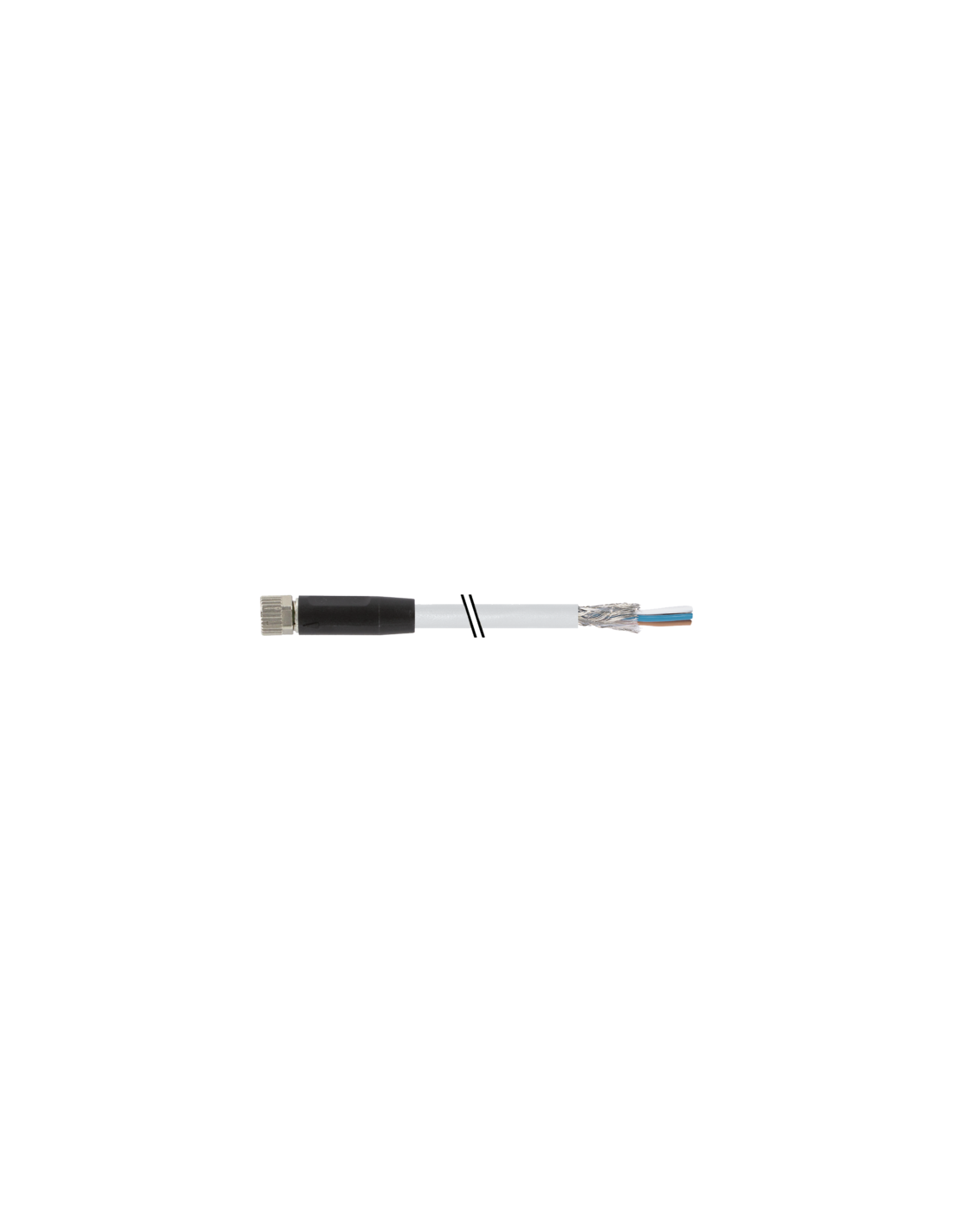

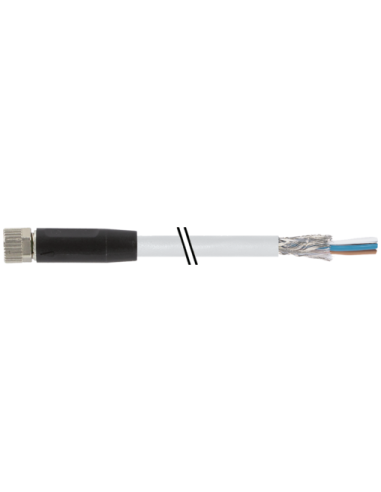

Złącze M8 żeńskie proste do kabla PUR-OB 4x0,34 mm², 20 m – profesjonalne rozwiązanie do automatyki i przemysłu
Złącze M8 żeńskie 0°, kod produktu 7000-08761-2412000, to solidny komponent stworzony z myślą o niezawodnym połączeniu elektrycznym w aplikacjach przemysłowych, maszynowych, w automatyce oraz wszędzie tam, gdzie niezbędna jest wysoka odporność na warunki środowiskowe oraz trwałość złącza. Maksymalna długość kabla w tym wariancie wynosi 20 metrów, co pozwala na elastyczność projektowania nawet w rozległych systemach instalacji.
Zastosowanie – Złącze M8 PUR-OB 4x0,34 mm² w automatyce i instalacjach przemysłowych
Złącza typu M8 stanowią niezastąpione połączenie dla czujników, siłowników, urządzeń sterujących oraz elementów automatyki przemysłowej. Doskonale sprawdzają się w środowisku pracy, gdzie wymagana jest pełna szczelność (IP65/IP66K/IP67), odporność na oleje oraz substancje chemiczne. Wysokiej jakości ekranowanie zapewnia ochronę przed zakłóceniami elektromagnetycznymi, gwarantując stabilność przesyłanych sygnałów nawet przy dużym natężeniu zakłóceń.
- Przemysł motoryzacyjny – połączenia w stanowiskach produkcyjnych i liniach montażowych
- Automatyka maszyn – podłączanie czujników, wyłączników i elementów wykonawczych
- Robotyka, logistyka magazynowa – długie sekcje kabli do komunikacji i sterowania
- Przemysł spożywczy, farmaceutyczny – odporność materiału na środki chemiczne i czyszczące
Budowa i zalety złącza M8 żeńskiego prostego z przewodem PUR-OB
Konstrukcja złącza została przemyślana pod kątem łatwości montażu, wytrzymałości mechanicznej oraz długotrwałej eksploatacji w trudnych warunkach środowiskowych. Materiał obudowy wykonany jest z wysokiej jakości tworzywa sztucznego o doskonałej odporności chemicznej i na oleje. Zacisk śrubowy z metalową, niklowaną powłoką zapewnia pewność połączenia oraz trwałość mechaniczną.
- 4-pinowe złącze żeńskie M8 do typowych czujników i urządzeń automatyki
- Ekranowany przewód – ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, ocynowany)
- Kodowanie typu A – zgodność z międzynarodowym standardem DIN EN 61076-2-114 (M8)
- Kabel PUR – wysoka odporność na ścieranie, rozciąganie, oleje i chemikalia
- Klasa szczelności IP65, IP66K, IP67 – bezpieczeństwo w wymagających warunkach przemysłowych
- Dopuszczalne napięcie robocze do 60 V DC – wszechstronność zastosowań
- Prąd maksymalny 4 A na styk – możliwość pracy z różnorodnymi czujnikami i urządzeniami
Przekrój kabla i kodowanie przewodów
Przewód 4x0,34 mm² w solidnej osłonie PUR zapewnia nie tylko wysoką odporność mechaniczną, ale także odporność na czynniki środowiskowe, takie jak: płomień, oleje, benzyna, chemikalia. Każda żyła kabla jest oznaczona standardowym kolorem branżowym: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – zgodnie z typowymi aplikacjami dla czujników i siłowników.
- Długość kabla: 20 m
- Przewód ekranowany – ochrona przed szumami EMC
- Bardzo dobra elastyczność i żywotność – do 5 milionów cykli zgięcia (C-track)
- Średnica zewnętrzna przewodu: 5,3 mm
Warunki pracy i odporność środowiskowa
Złącze M8 żeńskie proste z kablem PUR-OB zostało zaprojektowane do pracy w szerokim zakresie temperatur: od -25°C do +85°C dla złącza oraz od -40°C do +90°C dla przewodu (praca ciągła do 10 000 h). Kabel jest bezołowiowy, wolny od kadmu, halogenów, FCKW i silikonu, co czyni go odpowiednim do instalacji w wymagających branżach, również tych z restrykcyjnymi normami ekologicznymi.
Podsumowanie i możliwości wykorzystania
Złącze M8 4-pin żeńskie proste z przewodem ekranowanym PUR-OB to pewne, uniwersalne rozwiązanie do aplikacji przemysłowych, gdzie liczy się trwałość, bezpieczeństwo i niezawodność połączenia. Kabel zapewnia długą żywotność nawet w ruchomych aplikacjach oraz ochronę sygnałów przed zakłóceniami elektromagnetycznymi. Dzięki wysokim standardom bezpieczeństwa i zgodności z normami, może być stosowane w najtrudniejszych warunkach przemysłowych, w tym w maszynach, robotach, liniach produkcyjnych, systemach czujnikowych oraz w aplikacjach wymagających długich odcinków przewodów.
