Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

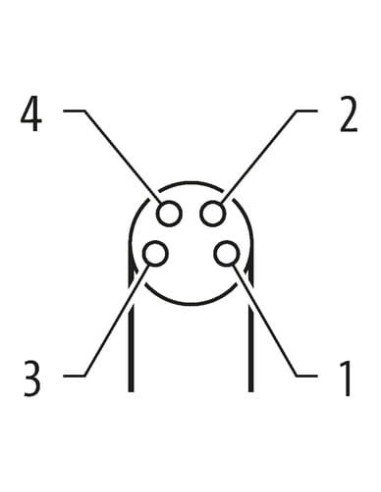

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

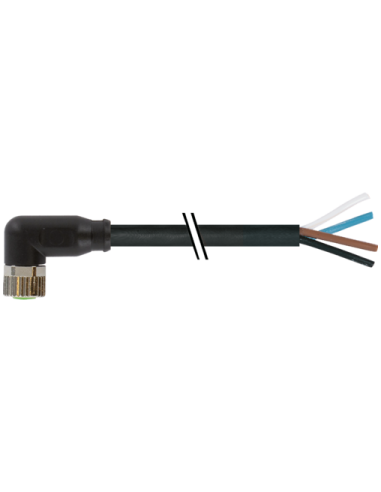

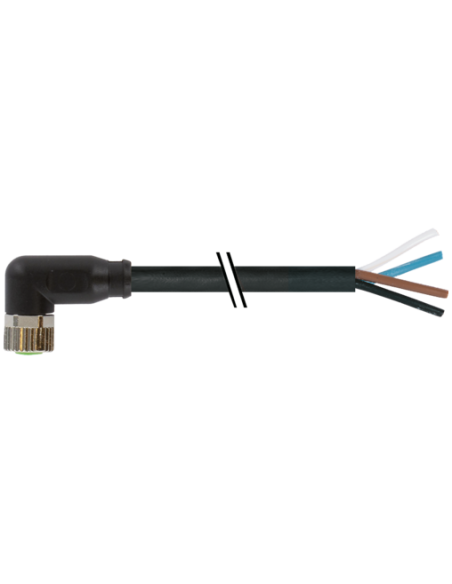

Konektor M8 żeński kątowy z wolnym końcem kabla – 10 m
Konektor M8 żeński kątowy z wolnym końcem kabla o długości 10 metrów to profesjonalne rozwiązanie przeznaczone do różnorodnych zastosowań w automatyce przemysłowej, systemach czujników, maszynach oraz urządzeniach pomiarowych. Wyposażony w 4 piny oraz złącze zgodne z normą DIN EN 61076-2-104 (M8), zapewnia bezpieczne i stabilne połączenie sygnałowe lub zasilające.
Konektor M8 – zalety i odporność na warunki przemysłowe
Solidna konstrukcja konektora gwarantuje wysoką odporność na niekorzystne czynniki zewnętrzne, takie jak pył, kurz oraz wilgoć. Dzięki klasom szczelności IP65, IP66K oraz IP67, złącze nadaje się do pracy w wymagających środowiskach przemysłowych, gdzie niezawodność i trwałość mają kluczowe znaczenie. Obudowa wykonana z tworzywa PUR cechuje się bardzo dobrą odpornością chemiczną oraz na działanie olejów.
Zastosowania przemysłowe złącza M8 z wolnym przewodem
Konektor M8 żeński z wolnym końcem kabla znajduje zastosowanie m.in. w:
- Automatyce maszyn i urządzeń przemysłowych
- Podłączaniu czujników, enkoderów, siłowników
- Systemach transportu i logistyki
- Robotyce
- Przemysłowych systemach sterowania
- Układach monitoringu i diagnostyki
Dzięki wolnemu końcowi kabla (przewody bez zaciśniętych złączy po jednej stronie) możliwa jest pełna elastyczność w integracji z istniejącą instalacją oraz dopasowanie do indywidualnych potrzeb konfiguracji połączeń.
Budowa i przewaga techniczna konektora M8 żeńskiego
Główne cechy produktu to:
- Kątowe wyprowadzenie przewodu – umożliwia montaż w miejscach o ograniczonej przestrzeni.
- 4 pozłacane piny – gwarantują stabilny styk i odporność na korozję.
- Trwała obudowa z PUR oraz pierścień blokujący z odlewu cynkowego zapewniają dodatkową wytrzymałość mechaniczną.
- Przewód o długości 10 m, wykonany w technologii skrętki miedzianej klasy 5, pozwala na elastyczne prowadzenie instalacji.
- Kodowanie A – zgodność z popularnymi standardami przemysłowymi.
- Pozłacane styki – niskie opory przejścia i niezawodność transmisji.
Bezpieczeństwo połączenia i łatwy montaż konektora
Konektor M8 pozwala na szybki montaż – przewód o długości cięcia osłony 20 mm, gwint montażowy M8 x 1 oraz zabezpieczenie przeciwwstrząsowe sprawiają, że instalacja jest prosta i efektywna. Dodatkowo, odpowiednia średnica przewodu (4,8 mm) oraz oznaczenia kolorystyczne żył (brązowy, biały, niebieski, czarny) umożliwiają łatwe i klarowne podłączenie.
Produkt nie zawiera ołowiu, kadmu, FCKW ani silikonu, co pozwala na jego stosowanie także w instalacjach wymagających wysokiego poziomu czystości środowiska.
Podsumowanie i korzyści stosowania konektora M8 żeńskiego
Konektor M8 żeński kątowy z wolnym końcem przewodu to funkcjonalny i wytrzymały element do zastosowań w nowoczesnych systemach automatyzacji oraz przemyśle. Zapewnia elastyczność montażu i konfiguracji połączeń, wysoką trwałość mechaniczną oraz odporność na czynniki zewnętrzne. Stanowi doskonały wybór do zapewnienia niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach przemysłowych.
