Męski prosty
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

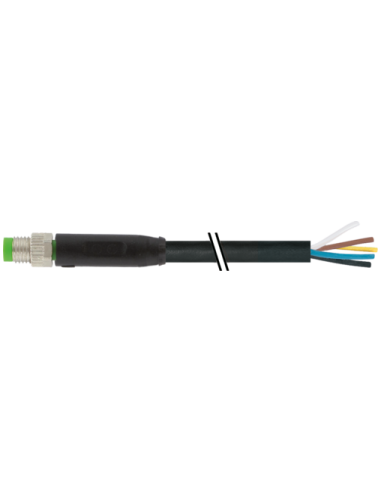

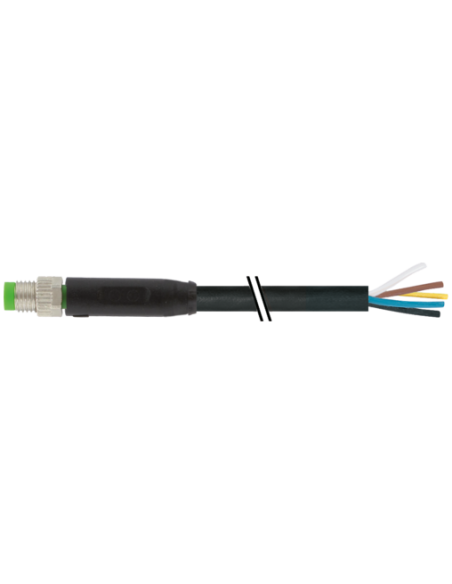

Złącze kablowe M8 damskie 0° z przewodem – 7000-08901-6950150
Złącze M8 damskie, proste, 5-pinowe z przewodem to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Złącze to wyróżnia się solidnym wykonaniem z materiałów o dobrej odporności chemicznej i mechanicznej, co gwarantuje długotrwałe i niezawodne działanie nawet w wymagających warunkach pracy.
Budowa i zastosowanie złącza kablowego M8 5-pin
Złącze M8 z prostym wyjściem kablowym i przewodem o długości 1,5 m znajduje szerokie zastosowanie w systemach połączeń sygnałowych i zasilających w przemyśle. Jest szczególnie polecane do:
- Automatyki przemysłowej – podłączanie czujników, siłowników oraz urządzeń wykonawczych;
- Techniki sterowania maszyn;
- Robotyki;
- Systemów wizyjnych i urządzeń pomiarowych;
- Instalacji transportowych i magazynowych.
Wyprowadzenie przewodu na wolny koniec (free cable end) zapewnia elastyczność podczas montażu i umożliwia dowolne zakończenie instalacji.
Bezpieczeństwo, trwałość i kluczowe cechy techniczne
- Stopień ochrony IP67 – złącze odporne na pył i krótkotrwałe zanurzenie w wodzie, doskonałe do trudnych warunków przemysłowych;
- B-kodowanie – umożliwia bezpieczne i pewne połączenie w standardach przemysłowych;
- Obudowa z TPU – wysoka odporność na oleje i czynniki chemiczne;
- Przewód 5-żyłowy o izolacji PUR oraz skrętce miedzianej – zapewnia wytrzymałość na zginanie, odporność na płomień oraz elastyczność podczas montażu;

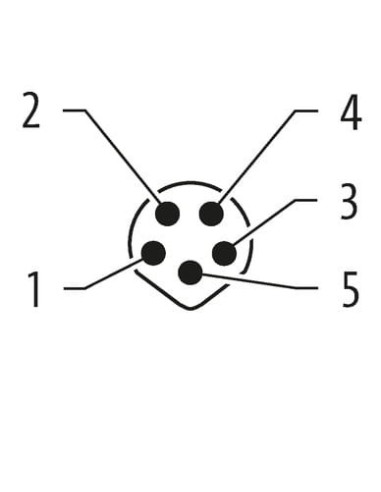

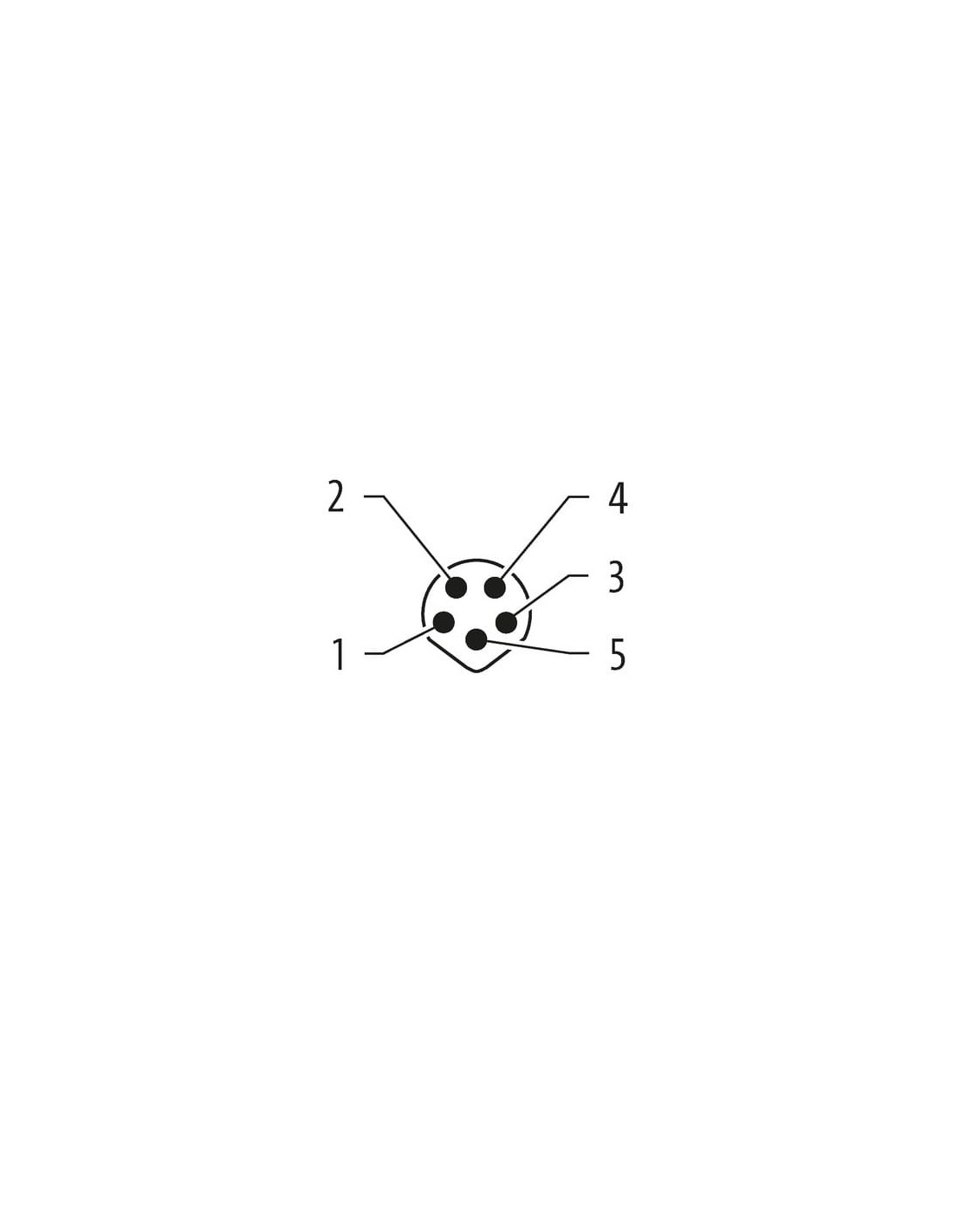

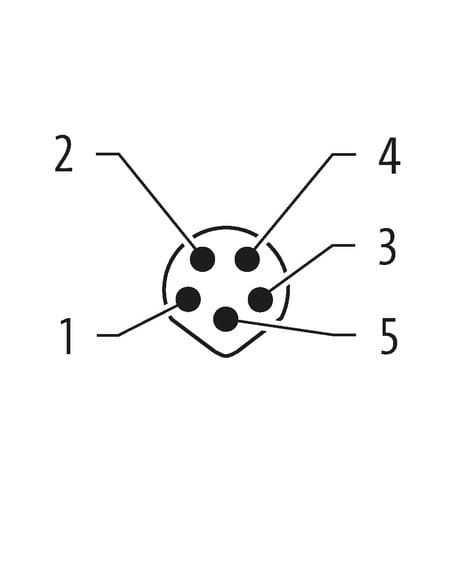

- Wyprowadzenia: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY);
- Pozłacane styki – zapewniają niskie straty kontaktowe i odporność na korozję;
- Wytrzymałość mechaniczna – minimum 100 cykli wtykowych.
Przykładowe wykorzystanie złącza M8 damskiego
Złącze kablowe M8 damskie 5-pin znajduje zastosowanie w miejscach, gdzie wymagana jest wysoka niezawodność połączenia oraz odporność na trudne warunki. Sprawdza się w instalacjach automatyki przemysłowej, liniach produkcyjnych, systemach komunikacji maszyn, a także w pojazdach specjalistycznych i urządzeniach transportowych. Możliwość zastosowania w wilgotnych oraz zapylonych środowiskach znacząco rozszerza wachlarz możliwych aplikacji.
Zalety wyboru profesjonalnych złączy M8 5-pin ze zintegrowanym przewodem
- Szybki montaż i kompatybilność ze standardowymi gniazdami przemysłowymi;
- Odporność na drgania i wstrząsy – zabezpieczenie przeciwwstrząsowe zapewnia stabilność połączenia;
- Możliwość pracy w szerokim zakresie temperatur (-30°C do +80°C);
- Dostępność różnych długości kabli – możliwość dopasowania do indywidualnych potrzeb aplikacji;
- Dokumentacja i certyfikaty potwierdzające zgodność z normami przemysłowymi.
Dzięki swoim parametrom technicznym i uniwersalności, złącze damskie M8 0° na kabel 7000-08901-6950150 stanowi optymalne rozwiązanie dla nowoczesnych instalacji przemysłowych oraz wszędzie tam, gdzie kluczowa jest niezawodność, szczelność i trwałość połączeń.
