Męski prosty
7/8"
4-piny
Kabel elektroenergetyczny
USA
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |

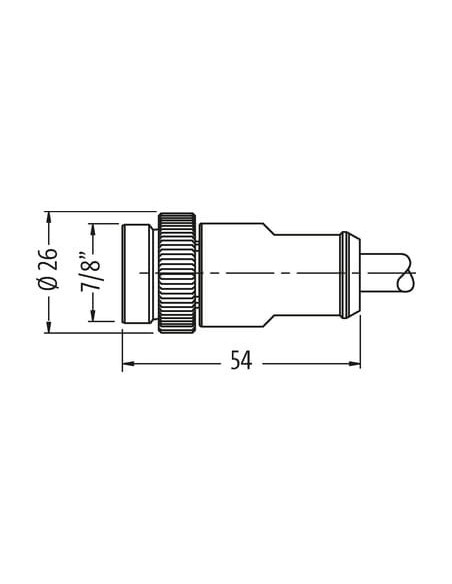

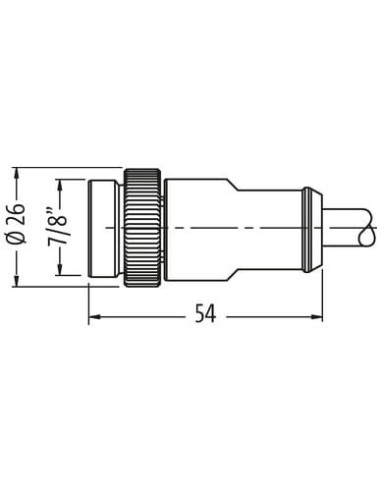

| Family construction form | 7/8" |
| Gwint | 7/8" |
| odpowiedni do peszli (Ø wewnętrzna) | 17,8 mm |

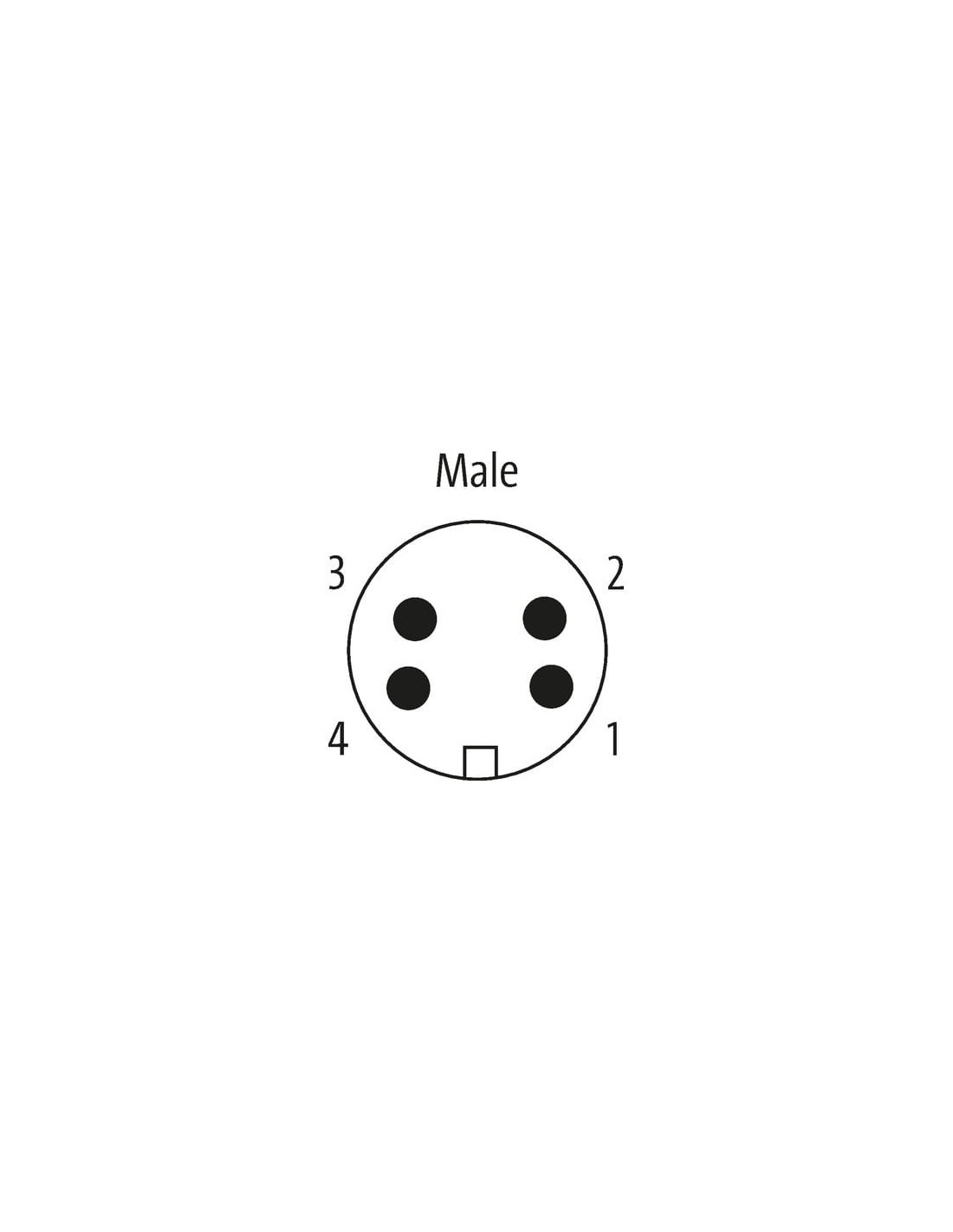

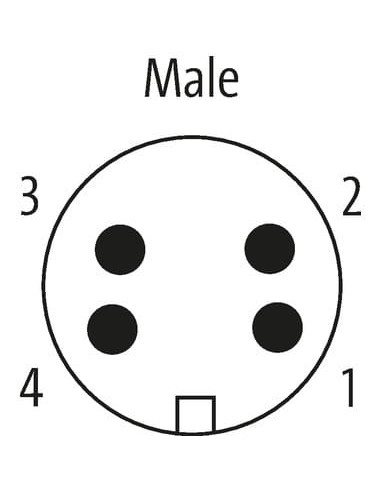

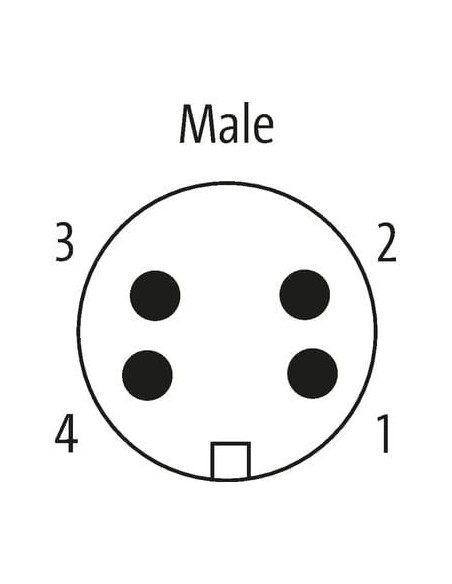

| Liczba biegunów | 4 |
| Rozwartość klucza | SW24 |
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 10 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Materiał obudowa | PUR |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
| Ilość/przekrój żył | 4× 1.5 mm² |
| Izolacja żyły | PVC (cza, zie, cze, bia) |
| Średnica zewnętrzna | 9.0 mm ±5% |
| Identyfikacja przewodu | U1C |
| Numer kabla | U1C |
| Zatwierdzenie (przewód) | UL (AWM-Style 21002/1841), CSA |
| Ciężar przewodu [G/m] | 117,7 g |
| Materiał skrętka | Przewód Cu, czysty |
| Rezystor (rdzeń) | max. 13.2 Ω/km (20 °C) |
| Ø pojedynczego przewodu (rdzeń) | 0.16 mm |
| Budowa (rdzeń) | 65× 0.16 mm (przewód klasy 6) |
| Wymiary (rdzeń) | 4× 1.5 mm² |
| AWG | zbliżony do AWG 16 |
| Materiał izolacja przewodu | PVC |
| Ø przewodu z izolacją | 2.6 mm ±5% |

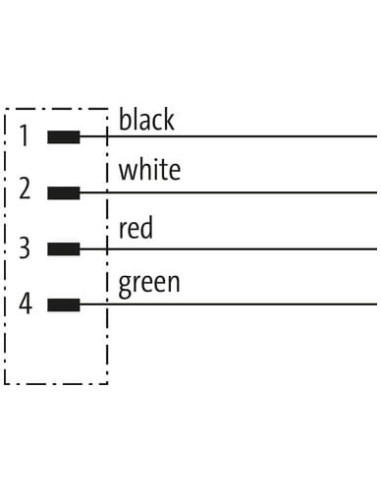

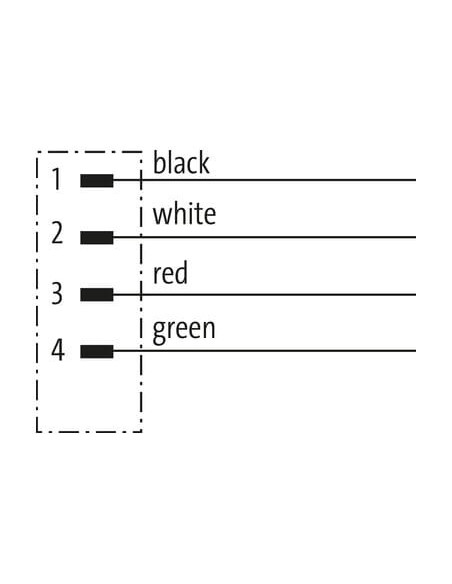

| Kolor/numerowanie przewodów | cza, zie, cze, bia |
| Sposób łączenia | 4 cores twisted with 5 fillers |
| Ekranowanie | nie |
| Materiał płaszcz | TPE |
| Ø-zewn. (osłona) | 9.1 mm ±5% |
| Kolor osłona | żółty |
| Kolor izolacji | żółty |
| odporność na chemikalia | dobra odporność na oleje, benzynę i chemikalia |
| Odporność termiczna | flame retardant UL, FT4 |
| Napięcie znamionowe | 600 V |
| Napięcie testowe | 6 kV spark test |
| Obciążalność prądowa | NEC (National Electric Code) |
| Zakres temperatur (stały) | -50...+105 °C |
| Zakres temperatur (stały) | -50...+105 °C |
| Zakres temperatur (ruchomy) | -20...+90 °C |
| Zakres temperatur (ruchomy) | -20...+90 °C |
| Promień zgięcia (stały) | 8× Ø-zewn. |
| Promień gięcia (w ruchu) | 10× Ø-zewn. |
| Promień gięcia (w ruchu) | 10× Ø-zewn. |
| Skręcanie | ±90°/m |
| Materiał płaszcz | TPE (UL/CSA) |

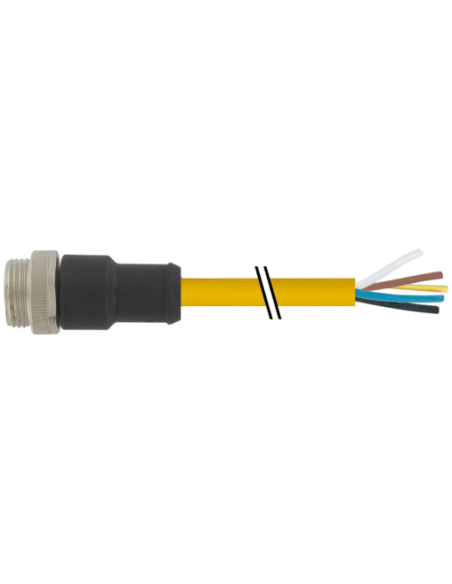

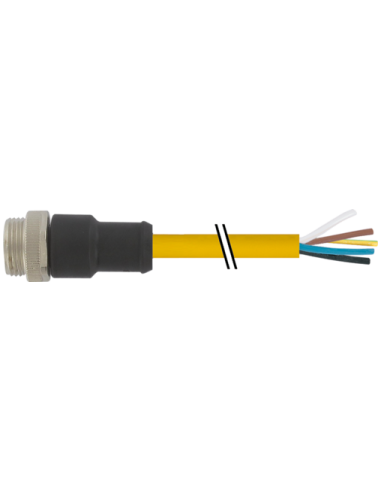

Miniaturowe złącze 7/8" 4-biegunowe męskie (zewnętrzne) proste o numerze katalogowym 7700-A4001-U1C0300 to niezawodny komponent przeznaczony do zastosowań w automatyce przemysłowej, instalacjach maszynowych oraz rozdzielniach. Złącze spełnia wymagania aplikacji o wysokiej obciążalności prądowej i napięciowej oraz zapewnia solidne i trwałe połączenie, nawet w trudnych warunkach środowiskowych.
Główne cechy produktu:
Złącza Mini 7/8" 4-biegunowe są szeroko stosowane w:
Zakres temperatur pracy: od -25 °C do +80 °C dla złącza, przewód do -50...+105 °C w warunkach stałych oraz -20...+90 °C w ruchu. Elastyczność i odporność kabli pozwala na różne typy montażu, w tym w aplikacjach ruchomych oraz w miejscach narażonych na skręcanie.
Złącze wyposażone jest w zabezpieczenie przeciwwstrząsowe oraz jest przystosowane do montażu w peszlach o średnicy wewnętrznej 17,8 mm. To doskonały wybór do wymagających zastosowań przemysłowych, gdzie niezawodność oraz jakość połączenia odgrywają kluczową rolę.
