Męski prosty
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

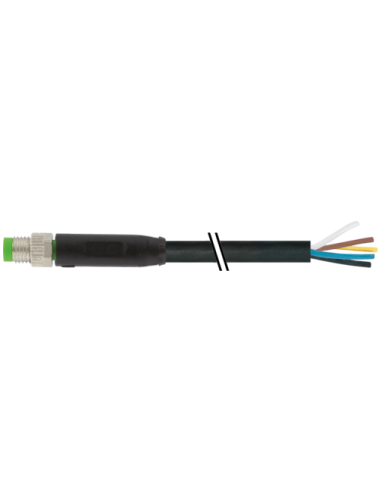

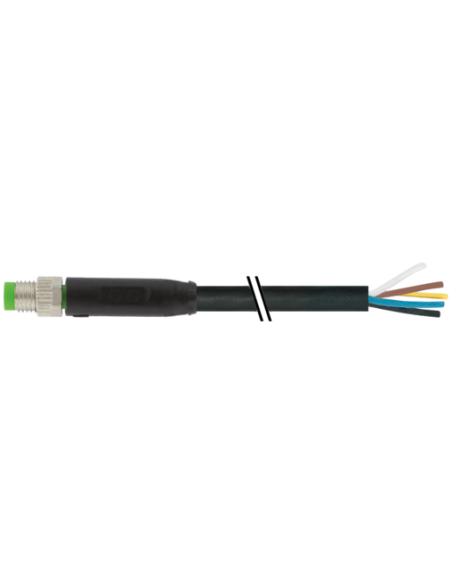

Złącze M8 damskie 0° na kabel – kod produktu 7000-08901-6951000
Złącze M8 damskie 0° na kabel to wysokiej jakości komponent dedykowany do przemysłowych aplikacji elektrycznych oraz automatyki, zapewniający niezawodne przesyłanie sygnałów i zasilania. Produkt o kodzie 7000-08901-6951000 wyróżnia się uniwersalnością oraz solidnym wykonaniem, zgodnym z wymaganiami nowoczesnych instalacji.
Podstawowe cechy złącza M8 – zastosowanie i zalety
- Złącze proste, pięciopinowe M8 przeznaczone do aplikacji wymagających niezawodnych połączeń w ograniczonej przestrzeni.
- Kodowanie typu B zapewnia poprawną polaryzację i bezpieczeństwo montażu.
- Obudowa z odpornego tworzywa sztucznego (TPU) gwarantuje dużą odporność na chemikalia oraz oleje, co jest szczególnie ważne w środowisku przemysłowym.
- Ochrona IP67 umożliwia bezpieczne użytkowanie w warunkach wilgotnych i zapylonych.
- Wytrzymałość mechaniczna dzięki solidnej konstrukcji oraz odporności na wstrząsy.
- Możliwość podłączenia do urządzeń automatyki, czujników, siłowników, rozdzielnic i modułów maszynowych.
Parametry mechaniczne i elektryczne
- Gwint M8 x 1 – bezproblemowy montaż i integracja z innymi komponentami instalacji.
- Obudowa wykonana z cynkowego odlewu ciśnieniowego (blokada oraz złącze śrubowe są niklowane).
- Powłoka styku pozłacana – zwiększa odporność na korozję i poprawia jakość połączeń.
- Długość kabla: 10 m – wygodne prowadzenie instalacji nawet w większych układach automatyki.
- Maksymalne napięcie robocze: 30 V AC/DC; prąd roboczy na styk: 3 A.
- Zakres temperatur pracy: od -30°C do +80°C.
Opis kabla – elastyczność i wytrzymałość
Kabel posiada pięć żył o przekroju 0,25 mm², wykonanych z miedzianej skrętki klasy 6, co zapewnia dobrą giętkość oraz długą żywotność, nawet przy częstych zgięciach w ruchomych aplikacjach (do 5 milionów cykli). Dzięki powłoce z wytrzymałego PUR i izolacji z PP, całość jest odporna na ścieranie, chemikalia oraz oleje.
Zastosowanie złącza M8 damskiego z przewodem
- Maszyny i linie produkcyjne – szybkie i pewne połączenia urządzeń automatyki.
- Technika sensorowa – podłączenie czujników i elementów wykonawczych.
- Robotyka – przesyłanie sygnałów i zasilania w zautomatyzowanych liniach.
- Systemy transportu – solidność gwarantowana przez IP67 oraz mechaniczne zabezpieczenia przeciwwstrząsowe.
Wskazówki montażowe i bezpieczeństwa
- Ochrona przed obciążeniami mechanicznymi – zaleca się stosowanie opasek kablowych w celu zabezpieczenia połączeń.
- Przestrzeganie minimalnych promieni gięcia – zapobiega pogorszeniu klasy szczelności IP.
- Sprawdzenie odporności materiałowej kabla przy zastosowaniu w agresywnych środowiskach chemicznych.

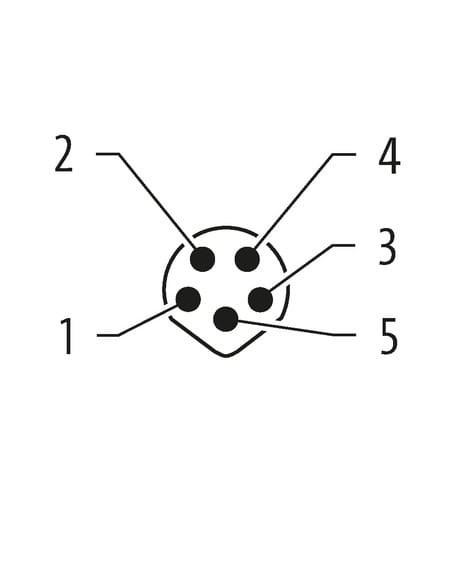

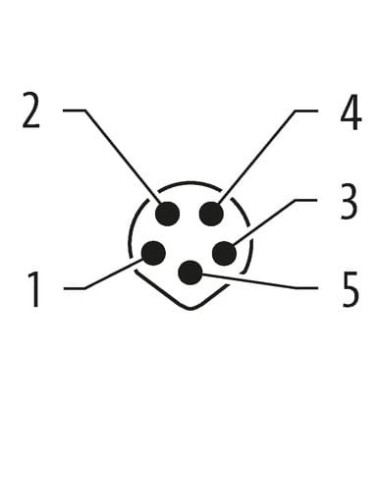

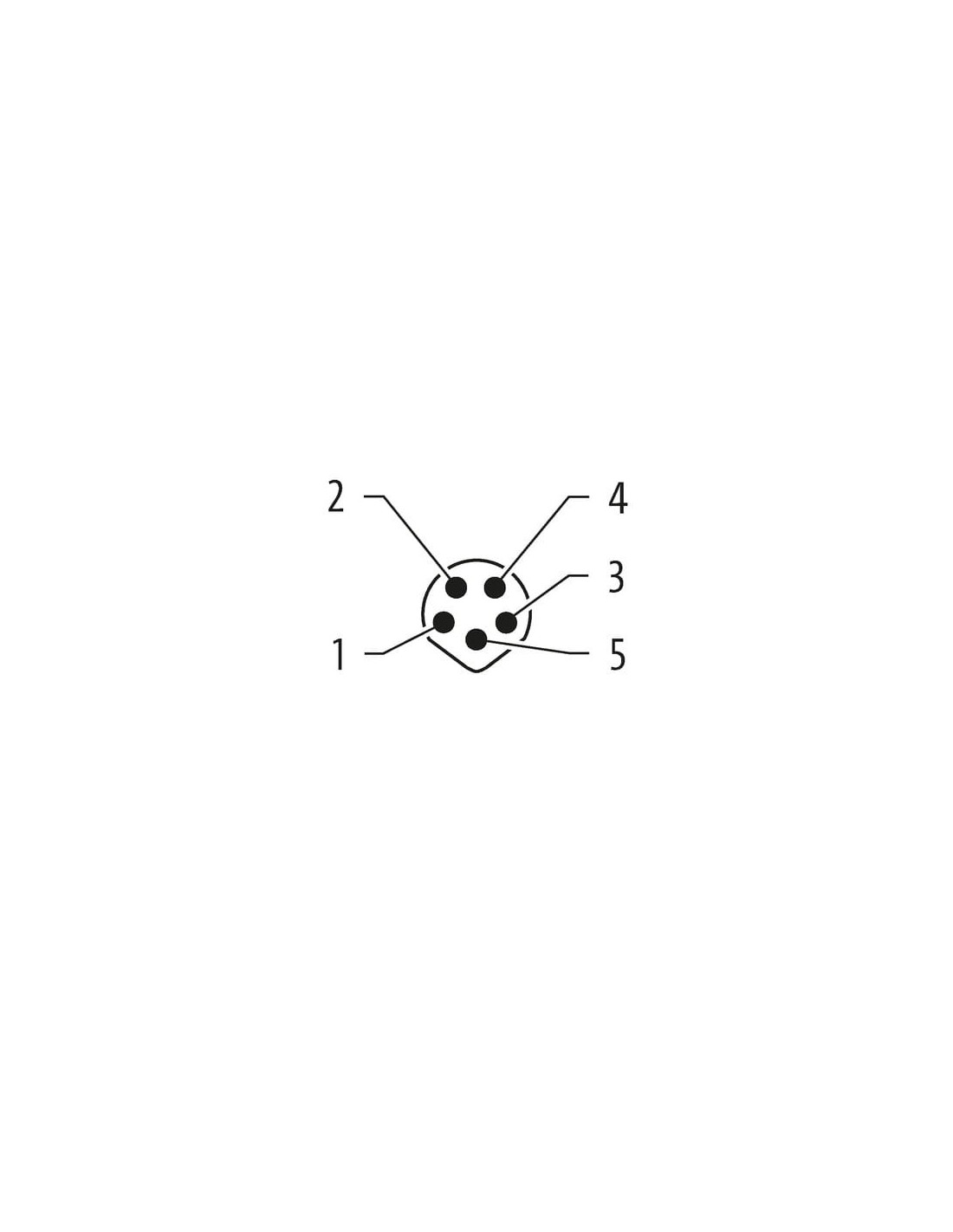

Schematy połączeń i kolorystyka przewodów
Rozmieszczenie pinów i przypisanie kolorów przewodów:
- 1 (BN – brązowy)
- 2 (WH – biały)
- 3 (BU – niebieski)
- 4 (BK – czarny)
- 5 (GY – szary)
Złącze M8 damskie 0°, 5-pinowe na kabel jest niezawodnym rozwiązaniem w aplikacjach przemysłowych, gdzie wymagana jest wysoka jakość sygnału, odporność oraz łatwość w instalacji.
