Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 4-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

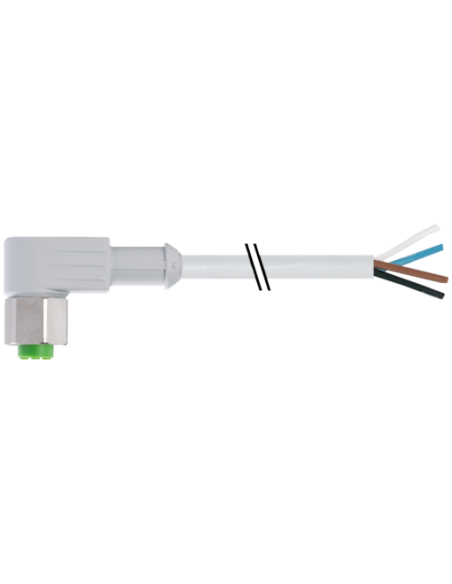

Konektor M12 żeński kątowy do wolnego kabla – 7014-12341-2140500
Konektor M12 żeński kątowy do wolnego kabla to wysokiej jakości złącze przemysłowe, przeznaczone do wymagających aplikacji automatyki, produkcji maszyn, przemysłu spożywczego oraz instalacji technicznych, w których kluczowe są niezawodność i wytrzymałość komponentów. Produkt renomowanej marki został wykonany z myślą o maksymalnej odporności na czynniki zewnętrzne oraz łatwości użytkowania, nawet w trudnych warunkach.
Najważniejsze cechy złącza M12 żeńskiego kątowego
- Złącze M12 kątowe – rozmiar gwintu M12 x 1, wykonane w ergonomicznej formie kątowej, co ułatwia montaż w ograniczonych przestrzeniach.
- Żeńskie (female), 4 piny – standardowa konfiguracja 4-żyłowa, kodowanie A, pozwala na uniwersalne zastosowanie w automatyce przemysłowej.
- Wytrzymałość i odporność – stal szlachetna 1.4404 (V4A) zapewnia wysoką ochronę antykorozyjną, kompatybilność z przemysłem spożywczym i farmaceutycznym oraz długą żywotność.
- Wysoki stopień ochrony IP – IP65, IP66K, IP67, IP68, IP69K – pełna odporność na wodę, pył, wysokie ciśnienie oraz rygorystyczne procedury czyszczenia.
- Kabel o długości 5 m – zapewniający elastyczne możliwości montażowe, zakończony wolnym końcem do indywidualnej obróbki elektrycznej.
Zastosowania złącza M12 żeńskiego kątowego
Konektor M12 żeński kątowy szczególnie polecany jest do zastosowań w:
- Automatyce przemysłowej i maszynowej
- Systemach transportu wewnętrznego
- Przemyśle spożywczym – odporność na środki chemiczne i czyszczenie pod ciśnieniem
- Strefach mokrych oraz miejscach o podwyższonej wilgotności
- Instalacjach z czujnikami i siłownikami
To rozwiązanie dedykowane jest do szybkiego podłączania i rozłączania przewodów sygnałowych lub zasilających, co umożliwia zachowanie wysokiej szczelności oraz eliminację ryzyka błędnego podłączenia.
Budowa i bezpieczeństwo użytkowania
- Złocone styki konektora – zapewniają stabilne, niskorezystancyjne połączenie elektryczne nawet przy intensywnym użytkowaniu.
- Uszczelka profilu – gwarantuje skuteczną ochronę przed wnikaniem kurzu i wody do wnętrza złącza.
- Możliwość zamocowania przewodu o średnicy do 10 mm – elastyczność w doborze odpowiedniego kabla do projektu.
- Brak diody LED – prosta, uniwersalna konstrukcja, kompatybilna z szerokim zakresem urządzeń.
Parametry przewodu i odporność
- Płaszcz PVC – bezhalogenowy, bezsilikonowy, wolny od kadmu – spełnia wymagania środowiskowe i bezpieczeństwa.
- Twardość osłony 85 ± 5 Shore A oraz dobre właściwości mechaniczne i łatwość obróbki maszynowej.
- Odporny na płomień (UL 1581 | IEC 60332-2-2), chemikalia, benzynę, olej – potwierdzone certyfikatem cURus.
- Temperatura pracy: od -25°C do +85°C – zapewnia szeroki zakres temperatur eksploatacyjnych.
Zalety stosowania konektora M12 żeńskiego kątowego
- Wysoka niezawodność w nawet najbardziej wymagających warunkach przemysłowych.
- Szybki, intuicyjny montaż i demontaż – idealna konstrukcja kątowa.
- Pełna kompatybilność z popularnymi systemami M12 oraz elementami automatyki.
- Bezpieczne użytkowanie dzięki zastosowaniu blokady przeciwwstrząsowej oraz wysokiej jakości uszczelnień.
Konektor M12 żeński kątowy do wolnego kabla sprawdzi się zarówno w nowych instalacjach przemysłowych, jak i przy serwisie oraz modernizacji istniejących systemów okablowania. Rozwiązanie umożliwia realizację bezpiecznych i trwałych połączeń sygnałowych oraz zasilających, gwarantując długotrwałą eksploatację i odporność na intensywne użytkowanie.
