Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 230 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

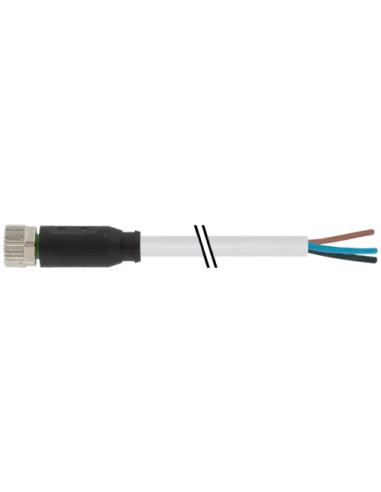

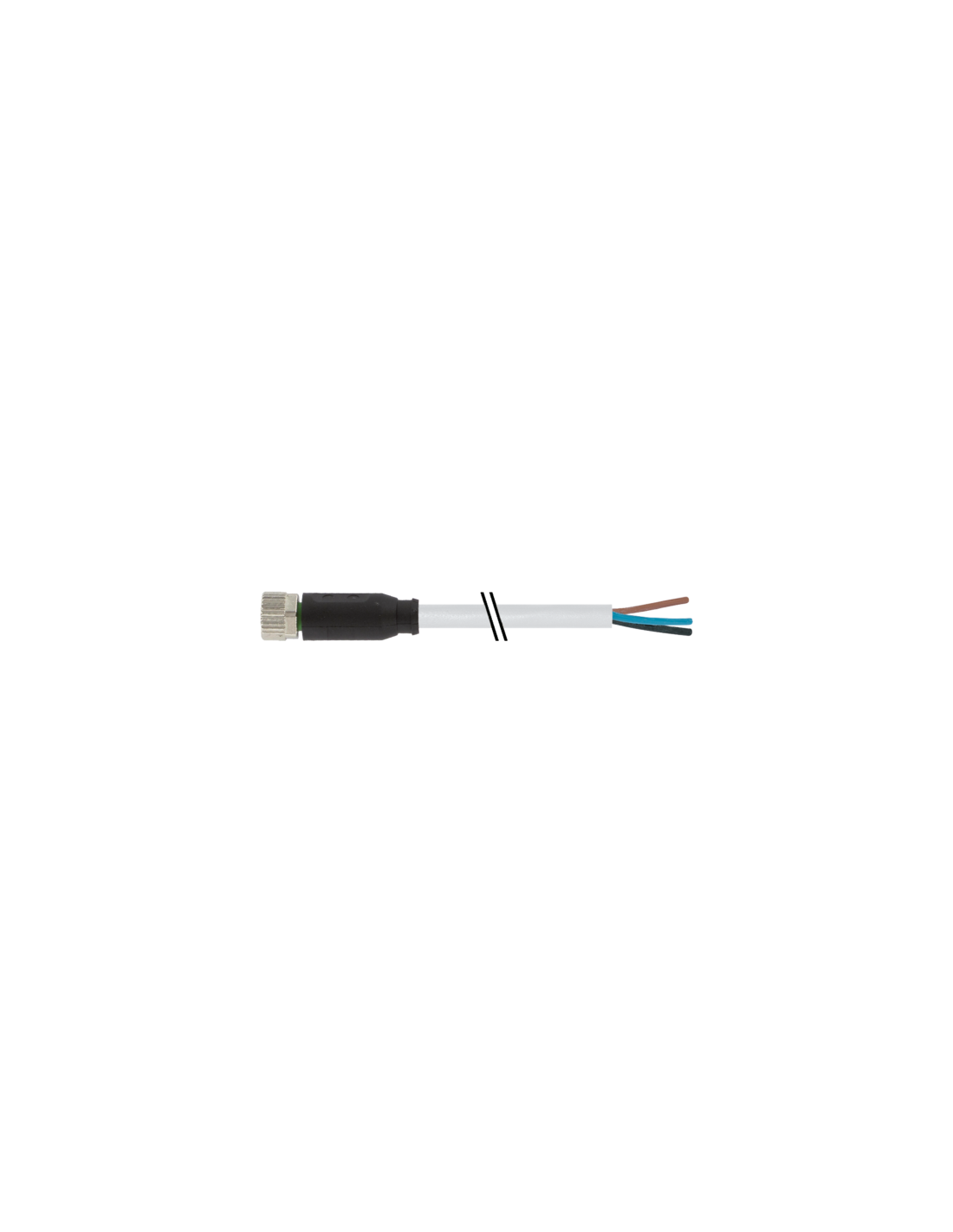

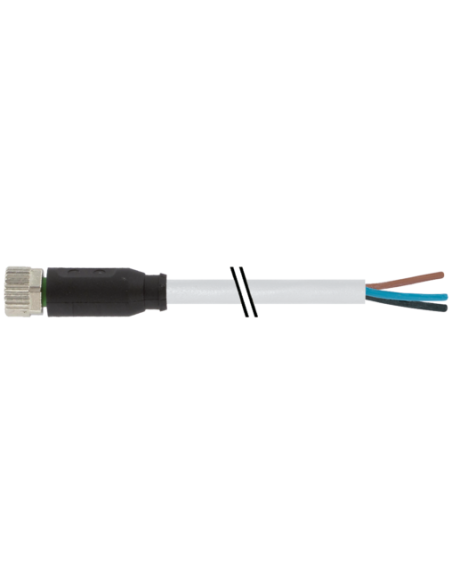

Konektor M8 żeński prosty z wolnym końcem kabla – 3 piny, 5 m – 7000-08041-2300500
Konektor M8 żeński prosty z wolnym końcem kabla o długości 5 m to solidne i niezawodne rozwiązanie dedykowane do przemysłowych zastosowań automatyki, układów sterowania oraz maszyn i urządzeń wymagających szybkiego i pewnego podłączenia sygnałów lub zasilania.
Wytrzymała konstrukcja konektora pozwala na użytkowanie nawet w wymagających warunkach przemysłowych. Korpus gniazda wykonany z wysokiej jakości tworzywa PUR zapewnia dużą odporność chemiczną oraz na oleje, a także chroni przed uszkodzeniami mechanicznymi. Osłona kabla jest trwała, bezhalogenowa, bezołowiowa, wolna od silikonu oraz kadmu, co czyni ten produkt przyjaznym środowisku i bezpiecznym dla użytkownika.
Zastosowanie konektora M8 żeńskiego prostego
Produkt sprawdzi się w szerokim zakresie aplikacji, takich jak:
- Automatyka przemysłowa – czujniki, elementy wykonawcze, siłowniki
- Robotyka – szybkie podłączanie komponentów ruchomych
- Budowa maszyn – złączki sygnałowe oraz zasilające przy panelach sterowania
- Systemy transportowe i magazynowe
- Instalacje wymagające zwiększonej odporności na czynniki zewnętrzne
Najważniejsze cechy konektora M8 z wolnym końcem kabla
- Standard złącza M8 – 3-pinowe, kodowanie A, kompatybilne z większością popularnych systemów przemysłowych.
- Wytrzymałość mechaniczna – wysoka odporność na drgania, zabezpieczenie przeciwwstrząsowe.
- Stopień ochrony IP65, IP66K, IP67 – szczelność na kurz, wodę i prysznic pod wysokim ciśnieniem po prawidłowym zainstalowaniu.
- Długość kabla 5 m – elastyczne możliwości instalacyjne, brak potrzeby stosowania przedłużaczy.
- Kabel z 3 żyłami o przekroju 0,25 mm², specjalny płaszcz PUR oraz izolacja drutu PP zapewniają wytrzymałość na zginanie i długą żywotność.
- Barwy przewodów: brązowy (BN), niebieski (BU), czarny (BK) – ułatwiające prawidłowe podłączanie.
- Oznaczenia ułatwiające montaż oraz czytelny schemat połączeń (dostępny na rysunku technicznym).
- Powłoki styków pozłacane, zapewniające trwałość oraz niską rezystancję połączenia.
- Prąd maksymalny do 4 A na styk – możliwość przesyłu zarówno sygnałów, jak i zasilania.
- Wytrzymałość na temperaturę: praca w zakresie od -25°C do +85°C (zależnie od wersji kabla nawet do -40°C).
Możliwości indywidualnej konfiguracji
Konektor dopuszcza zamówienie innych długości kabla oraz opcję dostosowania do wybranych peszli o średnicy wewnętrznej 6,5 mm.
Typowe zalety i bezpieczeństwo użytkowania
- Szybka instalacja i demontaż dzięki radełkowanej nakrętce plastikowej i mocowaniu M8 x 1
- Odporność płaszcza i izolacji kabla na płomienie, oleje, benzynę oraz agresywne środki chemiczne
- Certyfikat cURus – zgodność z wymaganiami rynku międzynarodowego
- Spełnia normę DIN EN 61076-2-104 (M8)
Konektory M8 żeńskie z wolnym końcem kabla to uniwersalne złącza przewodowe doskonałe do budowy elastycznych systemów instalacyjnych w przemyśle, które zapewniają łatwą i wygodną integrację z istniejącymi systemami automatyki oraz wysoką trwałość użytkowania.
