Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | zielony, żółty |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

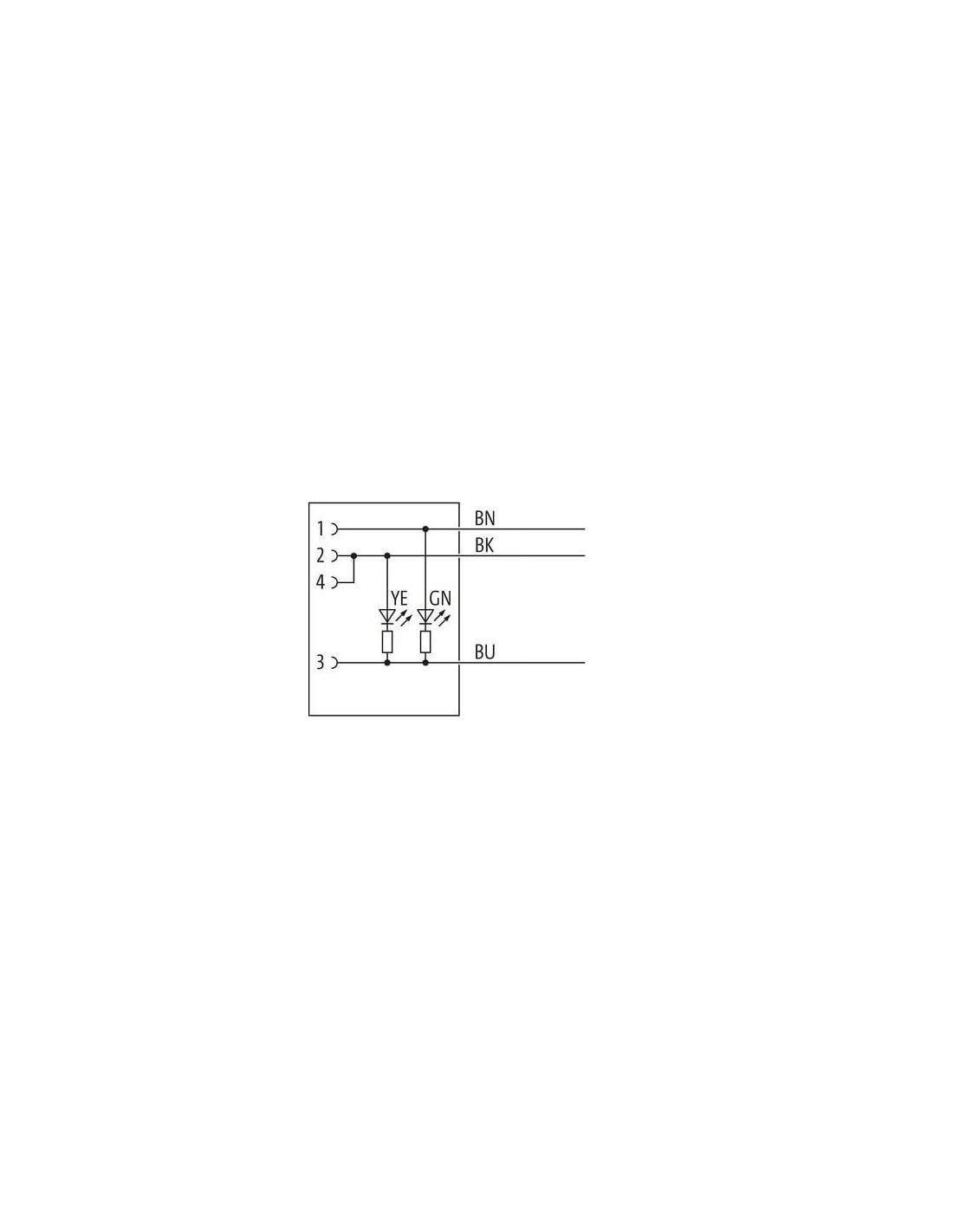

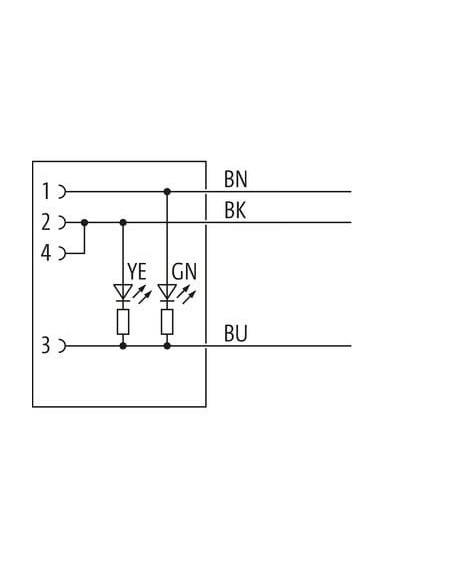

| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

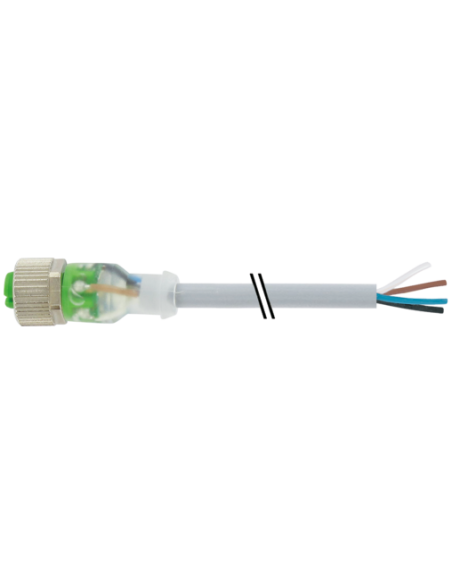

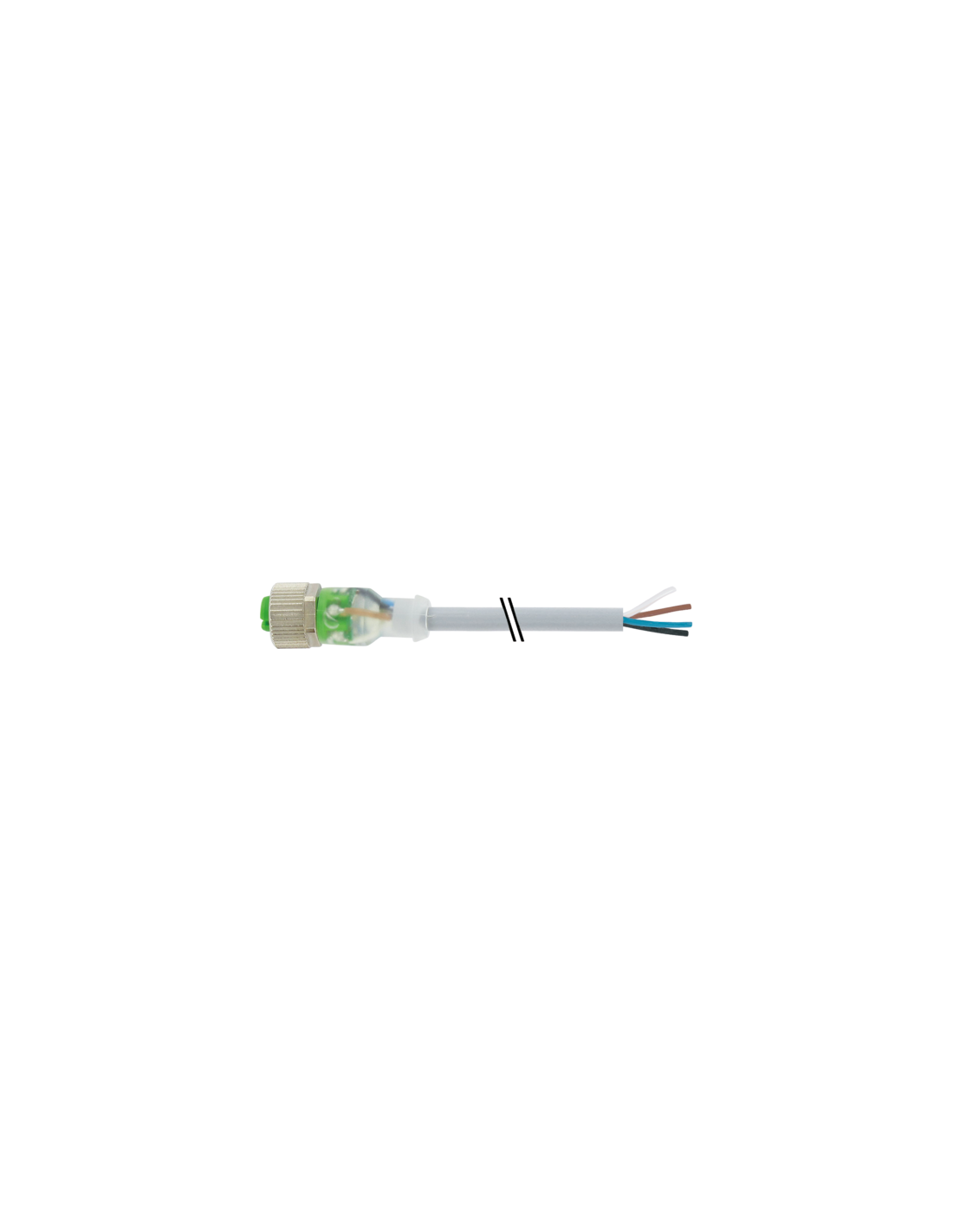

Konektor M12 żeński prosty z LED to profesjonalny element złączny, przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania oraz aplikacjach wymagających szybkiego i niezawodnego łączenia sygnałów i zasilania. Wyposażony w cztery pozłacane styki oraz diody LED sygnalizujące stan pracy (zielona i żółta), umożliwia skuteczną diagnostykę oraz łatwą identyfikację stanu pracy urządzenia.
Obudowa konektora została wykonana z wysokiej jakości tworzywa PUR, cechującego się zwiększoną odpornością chemiczną i na oleje. Dzięki klasie ochrony IP65, IP66K oraz IP67, złącze jest doskonale zabezpieczone przed kurzem, wodą oraz działaniem agresywnych mediów, co sprawia, że sprawdzi się zarówno w warunkach przemysłowych, jak i w automatyce oraz robotyce.
Konektor M12 prosty, żeński z wolnym końcem kabla to popularne rozwiązanie dla inżynierów i techników zajmujących się:
Wysoka jakość materiałów zastosowanych w konektorze, takich jak niklowane elementy metalowe i osłona z PUR, zapewnia odporność na ścieranie, zginanie oraz wielokrotne cykle skręcania i ruchu (6 A na żyłę przewodu, 10 milionów cykli zgięcia, 2 miliony cykli skręcania). Konektor spełnia normę DIN EN 61076-2-101 (M12).
Produkt umożliwia wielokrotne podłączanie i odłączanie dzięki solidnemu gwintowi M12 x 1 oraz wygodnej radełkowanej nakrętce (SW13). Może być montowany zarówno jako końcówka przewodu do samodzielnego konfekcjonowania, jak i jako część skomplikowanych instalacji przemysłowych. Wolny koniec kabla o długości 1,5 metra pozwala na swobodną integrację z istniejącą infrastrukturą elektryczną.
Przewód PUR szary, charakteryzujący się zwiększoną odpornością na zginanie, ścieranie, działanie olejów oraz substancji chemicznych. Jest wolny od ołowiu, kadmu, halogenów i silikonów, co podnosi jego walory ekologiczne oraz bezpieczeństwo użytkowania w środowiskach wymagających czystości.
Konektor M12 żeński prosty z LED znajduje zastosowanie w wielu sektorach przemysłu, w tym:
Konektor M12 żeński prosty z diodami LED i wolnym końcem kabla to rozwiązanie zapewniające pewność połączeń, niezawodność oraz wyraźną wizualizację sygnałów w każdej automatyce przemysłowej.
