Żeński proste
Snap In

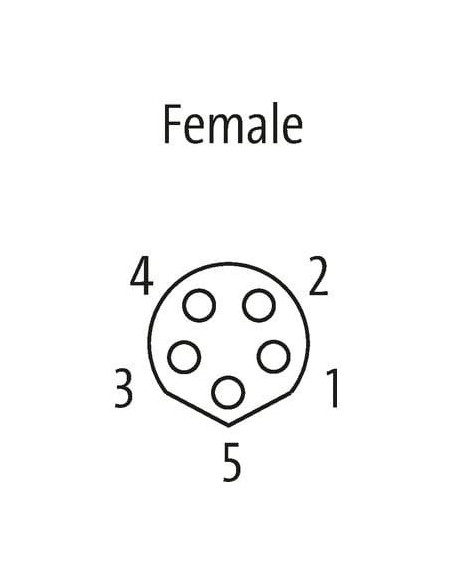

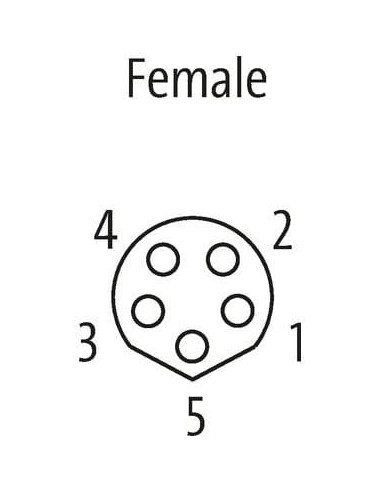

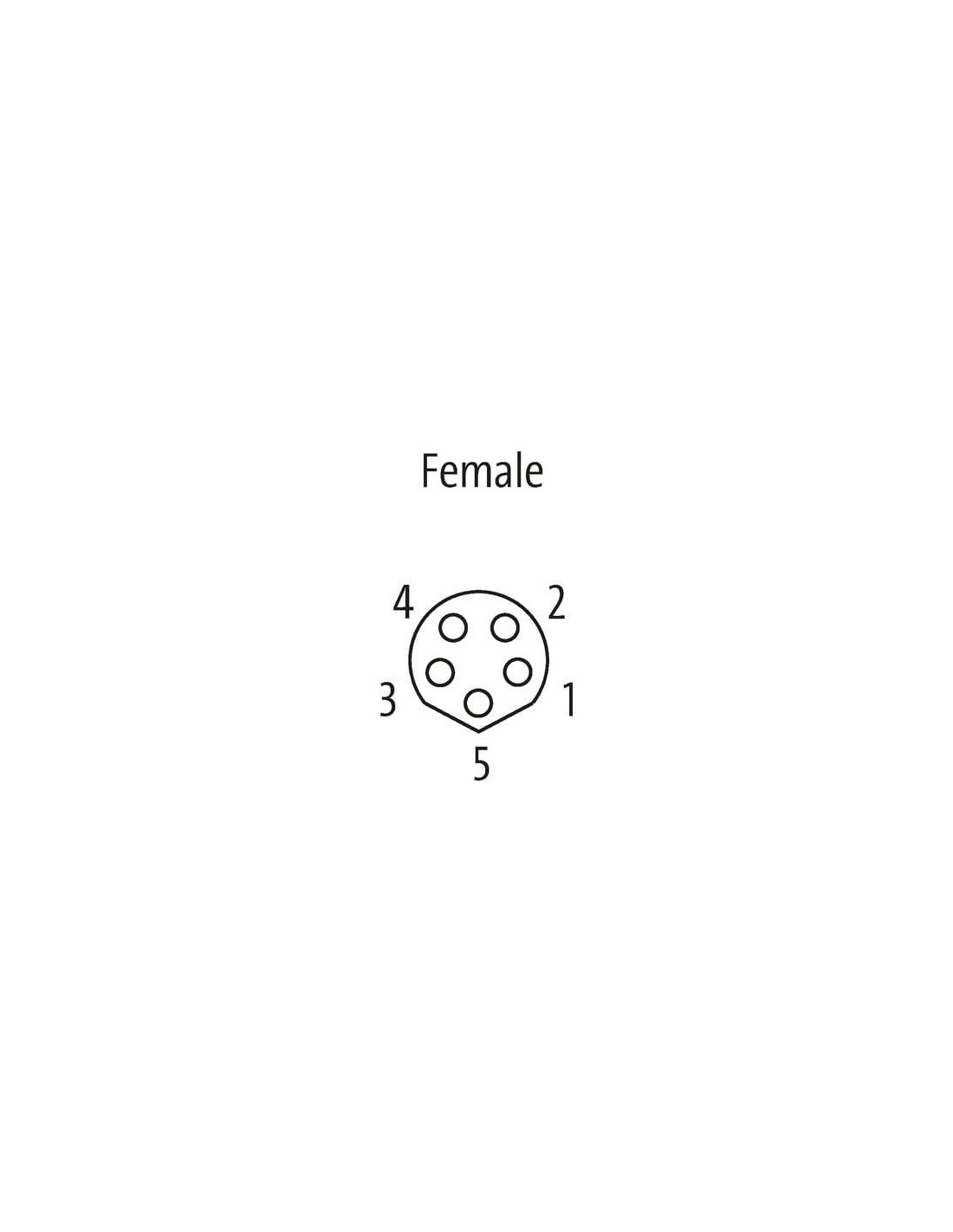

M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | M8 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | w stanie zamkniętym |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Material screw connection | PUR |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |
Złącze M8 żeńskie 5-pinowe Snap-In z kablem 5 m – niezawodne połączenie do przemysłu
Złącze M8 żeńskie 0° Snap-In na kabel (kod produktu: 7000-08945-6950500) to element wysokiej klasy przeznaczony do realizacji połączeń sygnałowych i zasilających w wymagających środowiskach przemysłowych. Dzięki pięciopinowej konstrukcji i precyzyjnemu kodowaniu B, zapewnia bezpieczne, stabilne i intuicyjne połączenia w automatyce przemysłowej, systemach czujników oraz maszynach i urządzeniach.
Złącze M8 Snap-In – główne zalety
- Łatwy i szybki montaż dzięki technologii Snap-In – bez konieczności użycia narzędzi.
- Wysoka odporność chemiczna i na oleje – korpus z tworzywa sztucznego wysokiej jakości oraz płaszcz kabla PUR sprawiają, że złącze doskonale sprawdza się w warunkach przemysłowych narażonych na działanie agresywnych mediów, chłodziw i smarów.
- Wysoka szczelność – stopień ochrony IP67 gwarantuje odporność na pył i krótkotrwałe zanurzenie w wodzie.
- Trwałość i niezawodność – minimalna liczba cykli wtykania gwarantuje długą żywotność, nawet przy częstej eksploatacji.
- Kabel o długości 5 m umożliwia elastyczny montaż, nawet w dużych maszynach i szafach sterowniczych.
Zastosowanie złącza M8 Snap-In 5-polowego
Złącze M8 żeńskie 5-pinowe doskonale sprawdza się w aplikacjach wymagających niezawodnych i szczelnych połączeń sygnałowych oraz zasilających. Typowe zastosowania to:
- Integracja z czujnikami i aktuatorami w automatyce przemysłowej.
- Połączenia w instalacjach maszyn pakujących, transportowych i produkcyjnych.
- Infrastruktura systemów bezpieczeństwa oraz robotyki.
- Realizacja rozproszonych systemów sterowania.

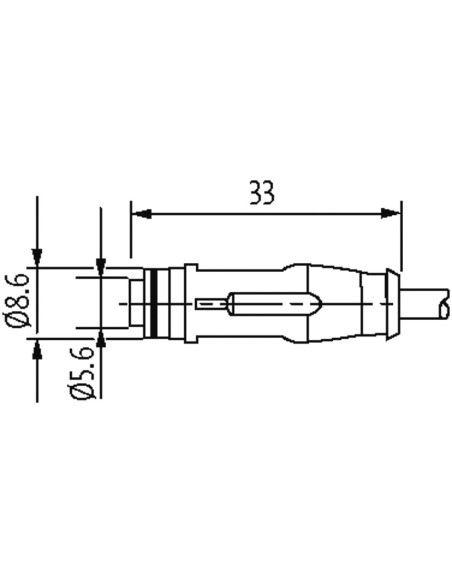

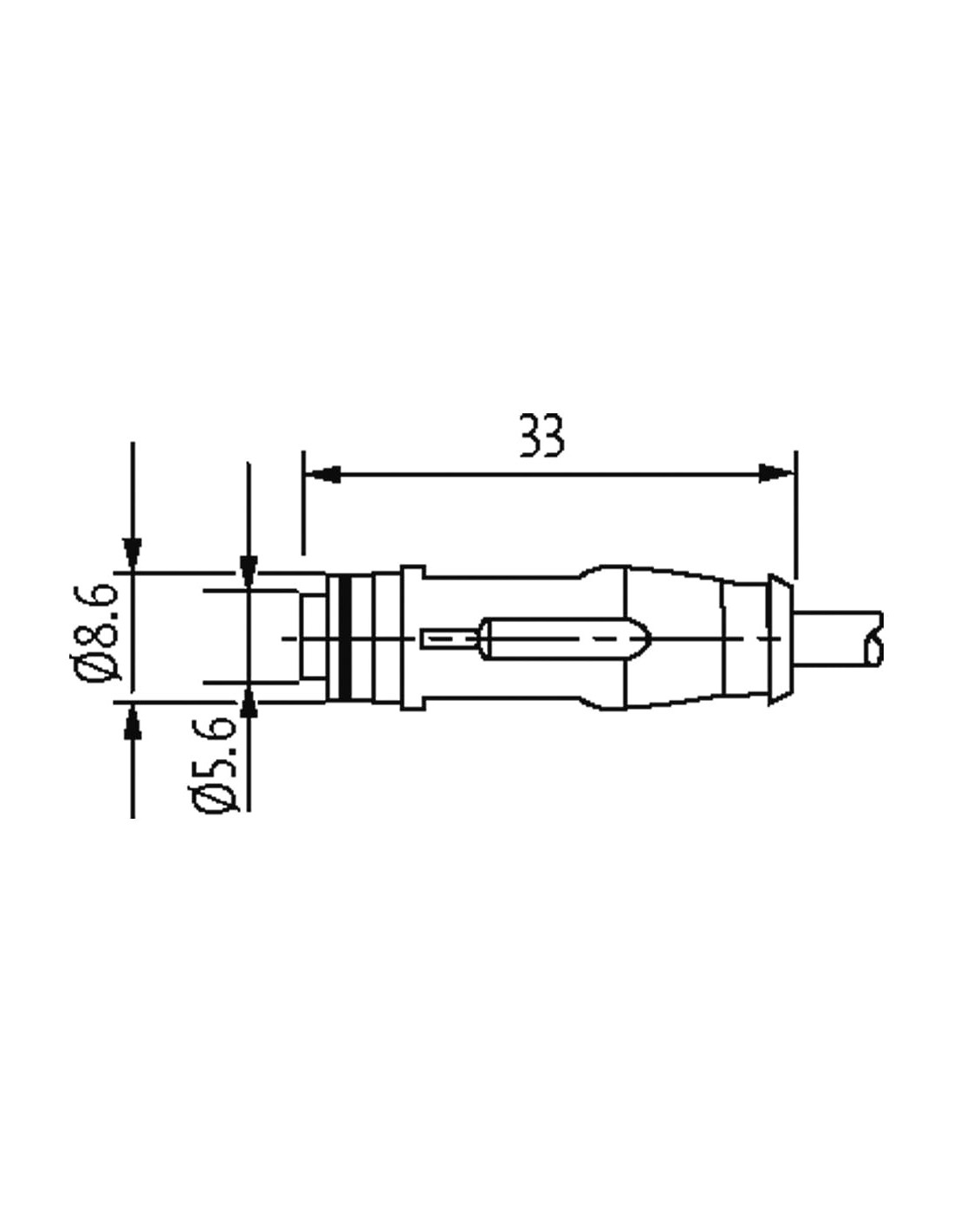

Budowa i specyfikacja techniczna złącza M8 żeńskiego 0° Snap-In

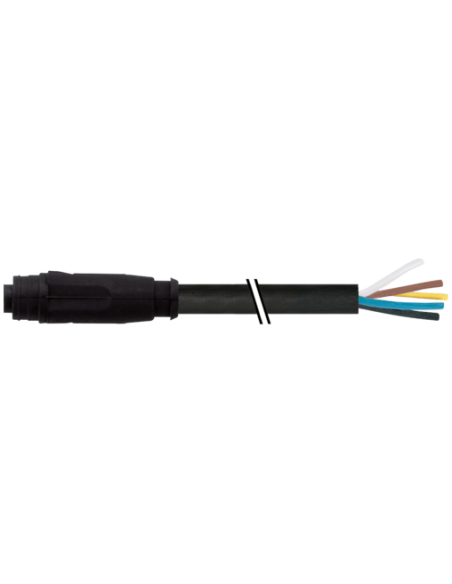

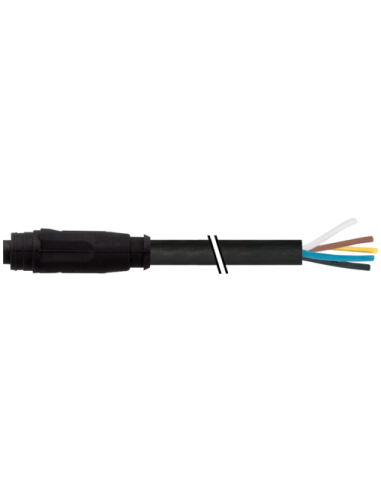

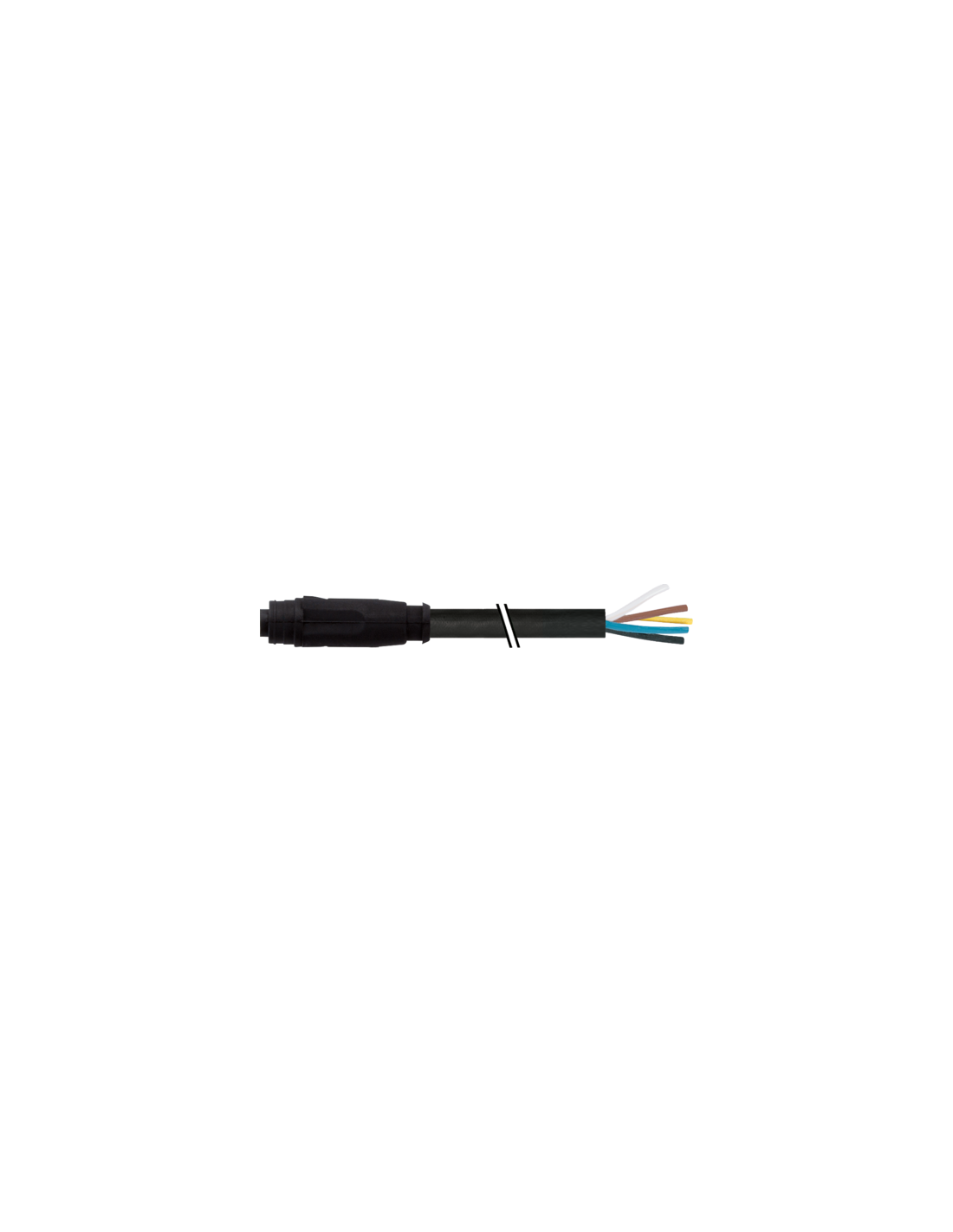

Produkt składa się z prostej wtyczki żeńskiej M8 (5-pin) z kodowaniem typu B, wyposażonej w elastyczny kabel o długości 5 metrów z końcówką otwartą (wolny koniec przewodu). Korpus oraz opaska kodująca wykonane są z odpornego tworzywa sztucznego (TPU), a styki z miedzi. Płaszcz przewodu PUR oferuje wysoką odporność na ścieranie, promieniowanie UV oraz działanie czynników chemicznych.
Kolorystyka żył: brązowy, biały, niebieski, czarny, szary – identyfikacja przewodów zgodna z wymaganiami przemysłowymi. Kabel posiada skrętkę miedzianą klasy 6 oraz izolację z PP, zapewniającą wysoką elastyczność i wytrzymałość.
Parametry użytkowe i bezpieczeństwo
- Napięcie robocze: do 30V AC/DC na złączu, do 300V AC na przewodzie.
- Prąd roboczy: do 3A na styk (złącze), do 4,8A na żyłę (przewód).
- Odporność mechaniczna: wytrzymałość na minimum 100 cykli łączeniowych.
- Temperatura pracy: od -30°C do +80°C (złącze), od -25°C do +80°C (przewód).
- Stopień ochrony: IP67 (złącze), wysoka ochrona przed pyłem i wodą.
- Odporność na ogień: zgodność z UL 1581 § 1090, IEC 60332-2-2 oraz UL 1581 § 1100 FT2.
Uwagi montażowe i eksploatacja
Przy instalacji zaleca się stosowanie odpowiednich środków ochrony mechanicznej, takich jak opaski kablowe, aby uniknąć uszkodzeń spowodowanych nadmiernym naprężeniem. Należy również zachować minimalny promień gięcia przewodu oraz sprawdzić odporność materiałów w środowiskach silnie agresywnych chemicznie.
Profesjonalne złącze M8 Snap-In to niezawodne rozwiązanie do połączeń w zautomatyzowanych liniach produkcyjnych, systemach transportu oraz maszynach wymagających pewności, trwałości i szczelności sygnałowej oraz zasilającej.
