Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

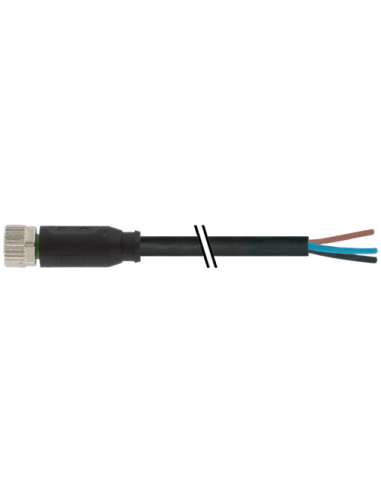

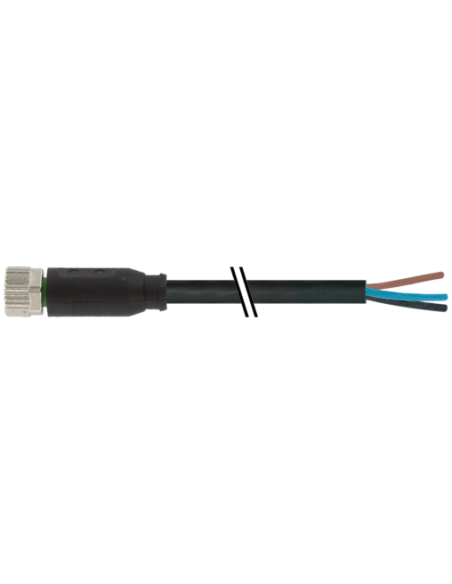

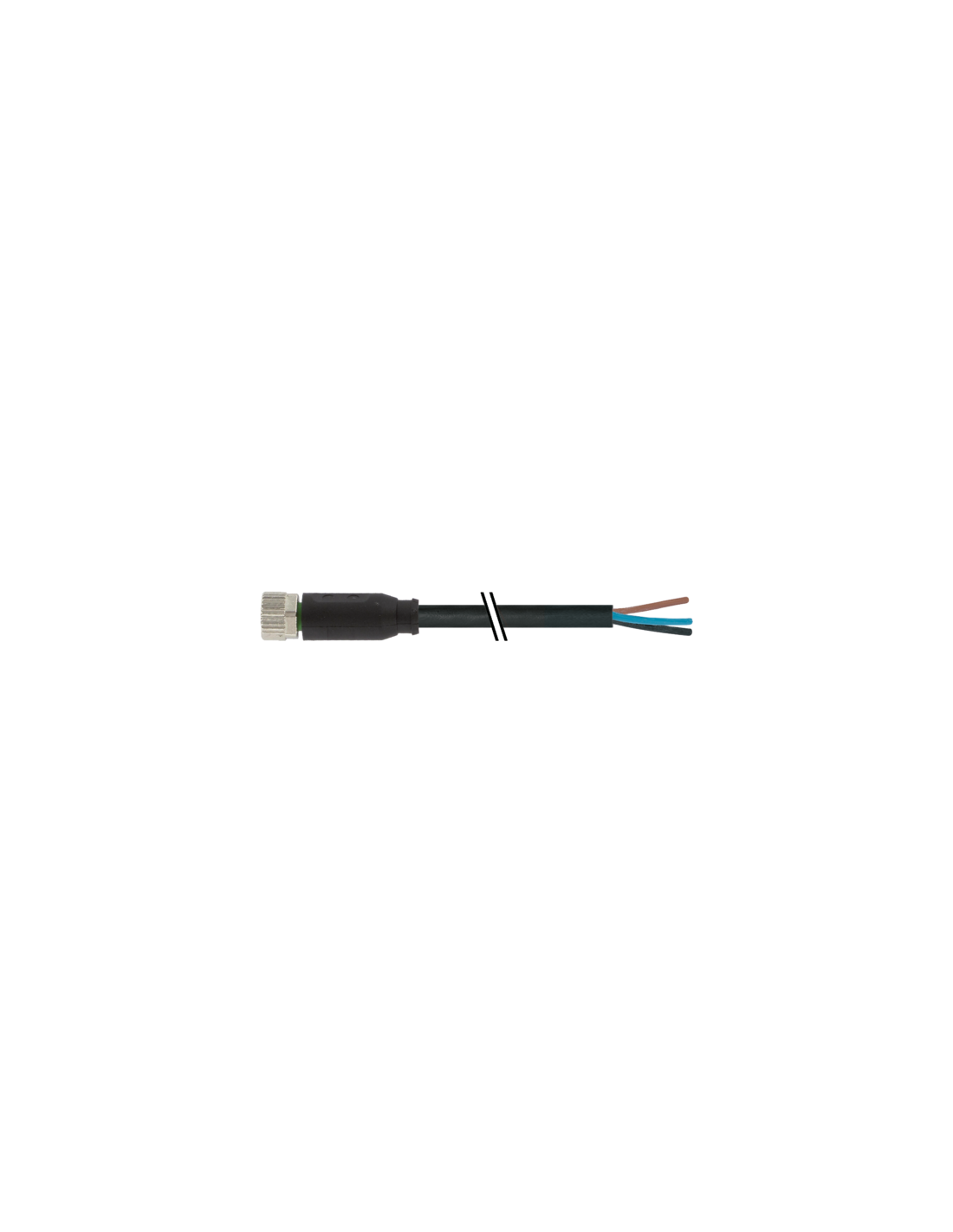

Konektor M8 żeński prosty z wolnym kablem 3-pin 2 m – Kod: 7000-08041-6100200
Konektor M8 żeński prosty z wolnym zakończeniem kabla to wysokiej jakości rozwiązanie dedykowane do zastosowań przemysłowych, automatyki, robotyki oraz zabudowy maszyn. Produkt zapewnia szybkie i bezproblemowe podłączenie urządzeń, gwarantując niezawodne oraz trwałe połączenie sygnałowe i zasilające. Złącze spełnia normę DIN EN 61076-2-104, co biztosuje pełną zgodność z międzynarodowymi standardami.
Konektor M8 – Zalety i zastosowanie
Konektor żeński M8 z prostym odejściem kabla i trzema pozłacanymi pinami pozwala na łatwą integrację w różnorodnych aplikacjach. Typowe zastosowanie obejmuje systemy czujników, elementy wykonawcze, urządzenia pomiarowe, jak również panele sterujące i rozdzielnice.
- Wytrzymała konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa sztucznego, odpornego na działanie chemikaliów i olejów.
- Wysoki stopień ochrony: Klasy IP65/IP66K/IP67 po zapewnieniu odpowiedniego montażu, doskonale sprawdza się w wymagających środowiskach przemysłowych.
- Bezpieczne połączenie: Nakrętka radełkowana zapewnia stabilność i niezawodność montażu; dodatkowo zastosowana opaska kodująca ułatwia prawidłową instalację.
- Przewód o długości 2 m: Kabel o zwiększonej elastyczności i odporności, z żyłami o przekroju 0,25 mm² i kolorami ułatwiającymi identyfikację połączeń.
- Uniwersalność montażu: Złącze M8x1 może być instalowane w peszlach o średnicy wewnętrznej 6,5 mm.
- Odporność na warunki zewnętrzne: Przewód PVC odporny na UV, płomień, chemikalia, benzynę i oleje.
- Szeroki zakres temperatur pracy: Od -25°C do +85°C (zależnie od właściwości kabla).
Możliwości wykorzystania konektora M8
Konektor M8 3-pinowy znajduje zastosowanie przede wszystkim w:
- Systemach automatyki przemysłowej
- Czujnikach optycznych, indukcyjnych, pojemnościowych
- Robotyce – podłączenie manipulatorów, czujników położenia, siłowników
- Liniach produkcyjnych, maszynach CNC
- Systemach sterowania i monitoringu
- Instalacjach kablowych wymagających elastycznego i trwałego połączenia
- Przemysł motoryzacyjny, spożywczy, farmaceutyczny
Najważniejsze cechy techniczne konektora M8 z kablem
- Liczba pinów: 3 (pozłacane styki)
- Długość kabla: 2 metry
- Materiał obudowy: Tworzywo sztuczne
- Kodowanie: Typ A
- Maksymalne napięcie robocze: 60 V DC / 50 V AC
- Maksymalny prąd na styk: 4 A
- Materiał przewodu: PVC (izolacja żył również z PVC, bezołowiowa, wolna od kadmu, FCKW i silikonu)
- Promień gięcia przewodu (stały): 5 x średnica zewnętrzna, w ruchu: 10 x średnica zewnętrzna
Wytrzymałość i bezpieczeństwo złącza M8
Konektor M8 posiada wysoki stopień ochrony IP67, zapewniając nieprzepuszczalność kurzu i wody. Pozłacane styki wpływają na długą żywotność i minimalizują ryzyko korozji. Konstrukcja oraz odpowiednio dobrane materiały gwarantują niezawodność przez długi czas użytkowania, nawet w trudnych warunkach przemysłowych.
UWAGA: Należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi za pomocą odpowiednich opasek kablowych. Przy układaniu przewodów należy przestrzegać dopuszczalnych promieni gięcia, aby zachować klasę szczelności.
