Męski 90°
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Męskie złącze M12 kątowe 90° to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki oraz instalacji maszyn i urządzeń. Produkt ten wyróżnia się wysoką odpornością mechaniczną oraz znakomitą odpornością na czynniki chemiczne i oleje, co umożliwia jego stosowanie w wymagających warunkach środowiskowych.
Złącze M12 z odgięciem 90° sprawdzi się wszędzie tam, gdzie montaż prostych wtyczek jest utrudniony przez brak miejsca. Typowe zastosowania obejmują:
Złącze zaprojektowane jest z dbałością o wytrzymałość i niezawodność — obudowa wykonana z tworzywa sztucznego PUR oraz pozłacane styki zapewniają trwałe i stabilne połączenie, nawet przy narażeniu na drgania czy agresywne media. Szczelność zgodna z normami IP65, IP66K oraz IP67 umożliwia stosowanie w środowiskach narażonych na wilgoć oraz zapylenie.
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz posiada szereg certyfikatów potwierdzających zgodność z restrykcyjnymi wymaganiami jakościowymi i bezpieczeństwa. Złącze wyposażone jest w mechaniczne zabezpieczenie przeciw wstrząsom oraz przystosowane do montażu z użyciem klucza SW13.
Przewód o wzmocnionej izolacji bezhalogenowej, bezsilikonowej, bezołowiowej i wolnej od kadmu gwarantuje długowieczność, niski wpływ na środowisko oraz bezpieczeństwo użytkowania. Ponadto, przewód charakteryzuje się wysoką odpornością na promieniowanie UV, płomienie, substancje chemiczne oraz benzynę, co sprawia, że idealnie nadaje się do instalacji zarówno wewnątrz, jak i na zewnątrz budynków.

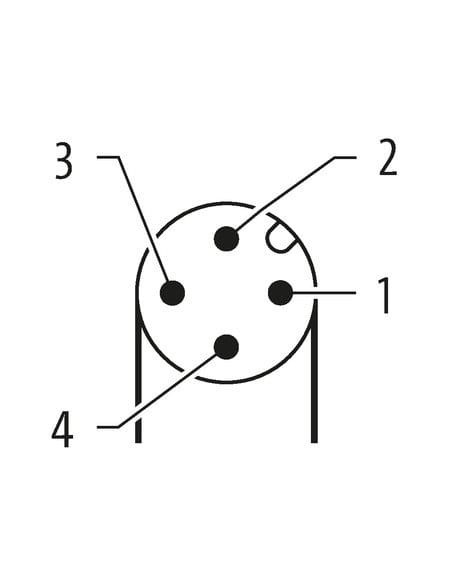

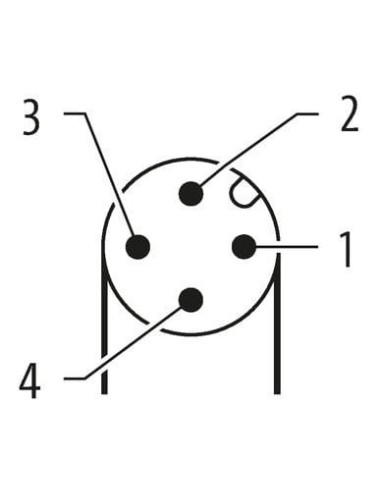

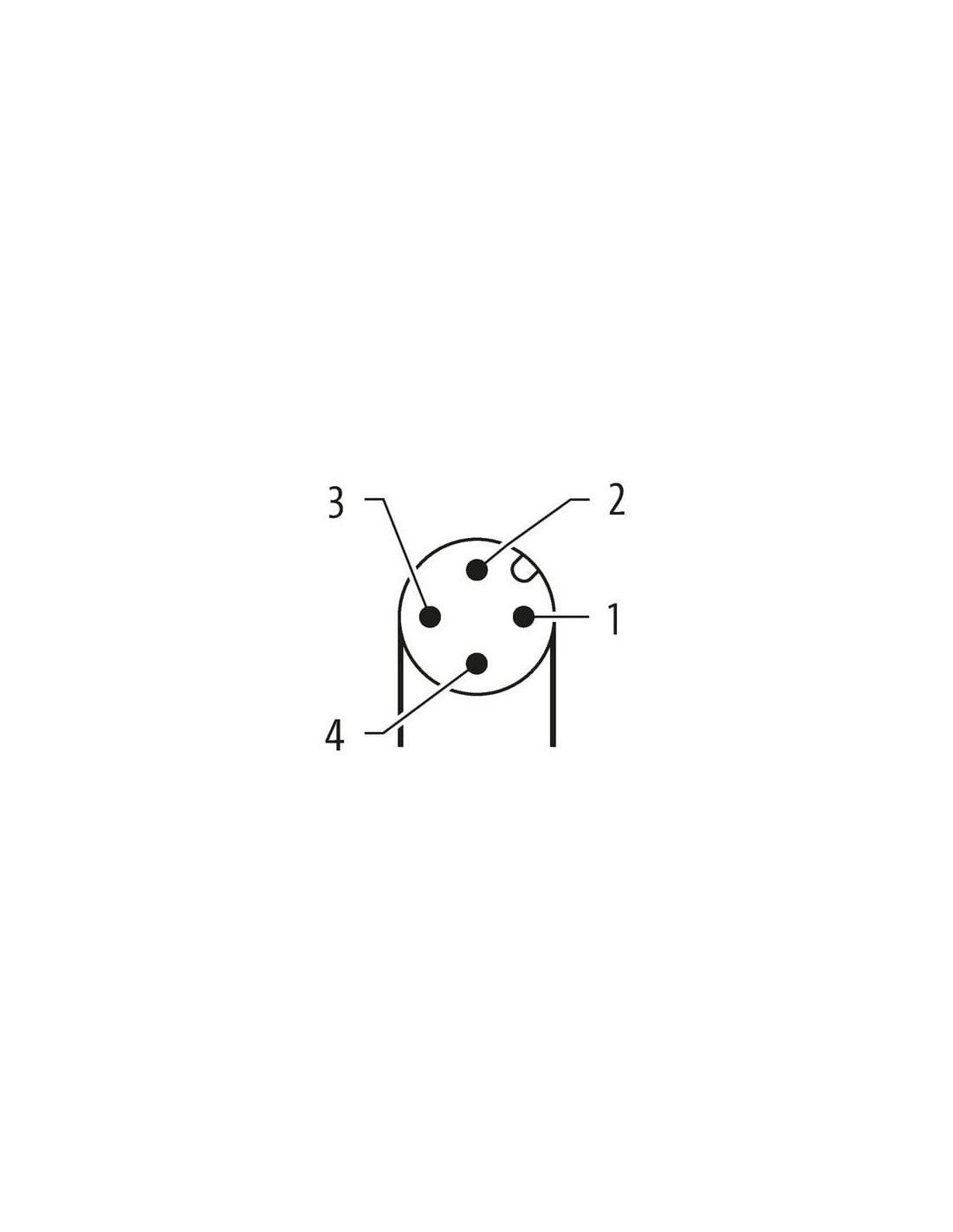

Oznaczenia kolorystyczne przewodów oraz schemat wyprowadzeń zostały jasno przedstawione, co umożliwia szybką i bezbłędną instalację nawet przez mniej doświadczonych monterów. Standardowa konfiguracja pinów pozwala na uniwersalne zastosowanie w różnych systemach automatyki.
Złącze M12 męskie kątowe 90° na kablu PUR o długości 15 metrów to rozwiązanie dedykowane do profesjonalnych połączeń sygnałowych i zasilających wszędzie tam, gdzie wymagana jest niezawodność, trwałość i odporność na trudne warunki środowiskowe. To uniwersalny produkt do automatyki, przemysłu, maszyn, transportu oraz aplikacji zewnętrznych i wewnętrznych.
