Żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

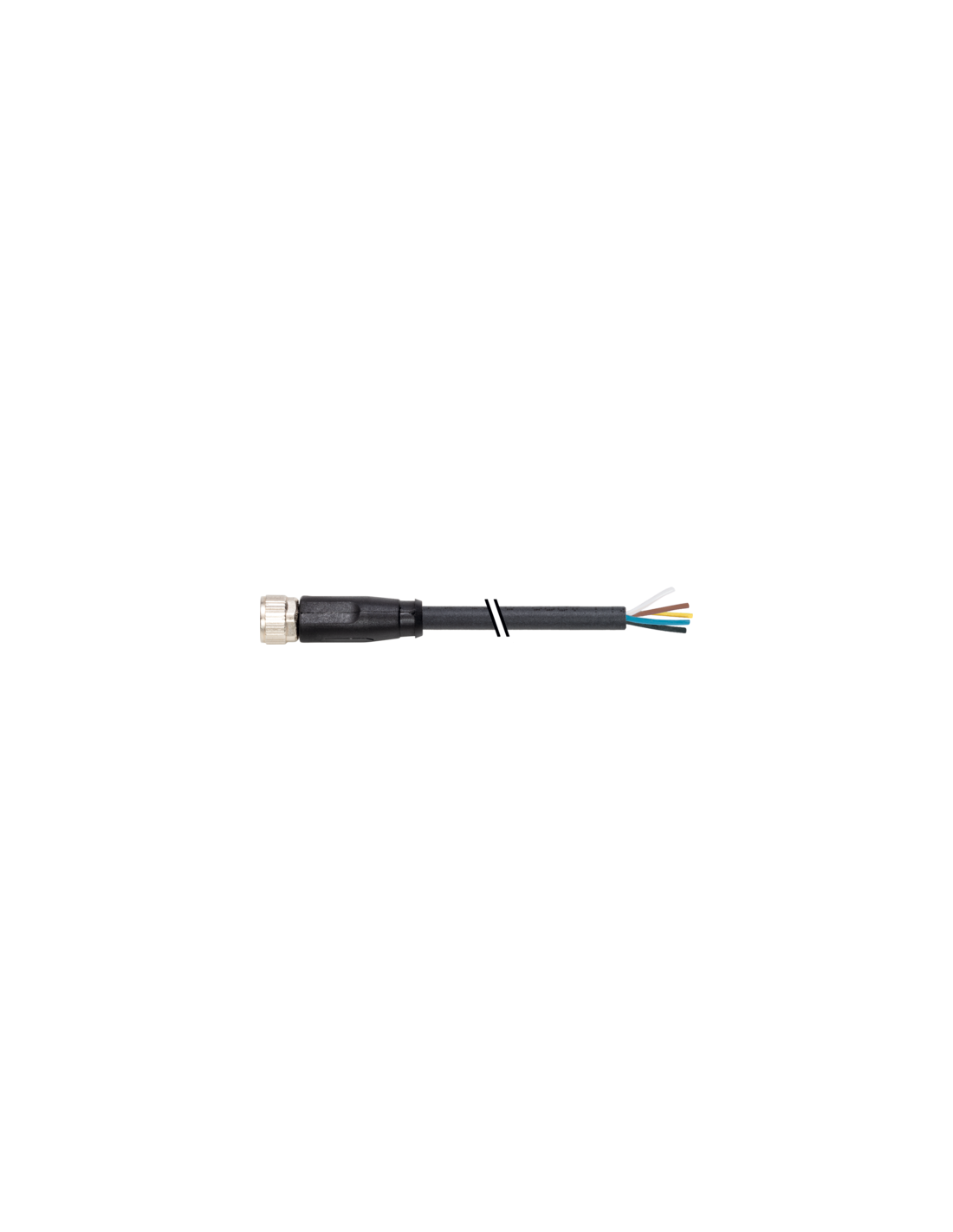

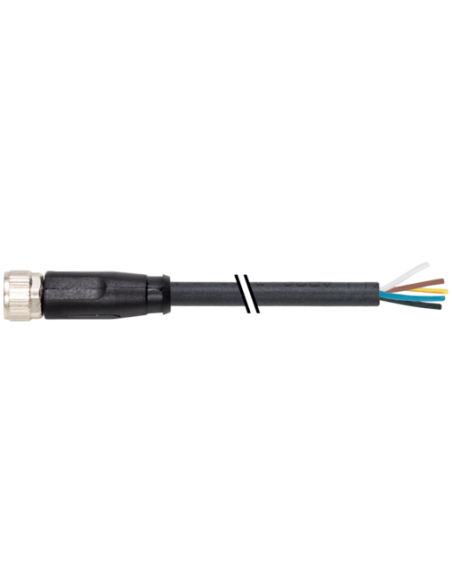

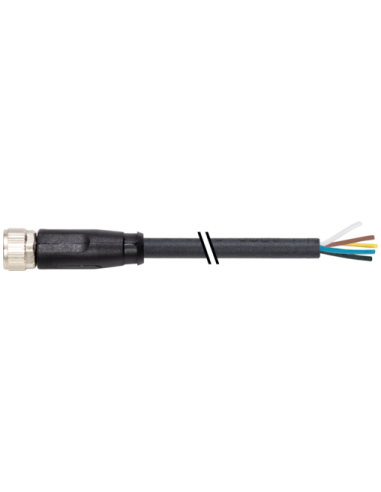

Konektor M8 żeński prosty z wolnym końcem kabla - 5-pinowy, kodowanie B, 3 m
Konektor M8 żeński prosty o długości kabla 3 metrów to niezawodny element przeznaczony do realizacji przemysłowych połączeń sygnałowych oraz zasilających. Dzięki zastosowaniu wysokiej jakości materiałów i zgodności z normą DIN EN 61076-2-104 (M8) stanowi pewny wybór do wielu aplikacji automatyki przemysłowej, robotyki, maszyn przemysłowych oraz systemów sterowania.
Zastosowania konektora M8 żeńskiego z wolnym końcem kabla
Przemysłowy konektor M8 znajduje szerokie zastosowanie w:
- Rozproszonych systemach automatyki
- Połączeniach czujników i siłowników
- Maszynach produkcyjnych i liniach montażowych
- Robotyce oraz technice laboratoryjnej
- Integracji urządzeń z sieciami przemysłowymi
Dzięki wysokiemu stopniowi ochrony IP67 konektor doskonale sprawdza się w trudnych warunkach przemysłowych, chroniąc połączenia przed pyłem i wilgocią.
Budowa i parametry konektora M8
Złącze M8 żeńskie 5-pinowe z kodowaniem B gwarantuje bezpieczną i niezawodną transmisję sygnałów. Obudowa z tworzywa TPU jest chemicznie odporna na oleje oraz wiele agresywnych mediów przemysłowych. Zastosowanie pozłacanych styków przekłada się na długą żywotność i minimalizuje ryzyko utleniania.
- Prosty sposób montażu: włożenie oraz dokręcenie
- Mocowanie styków wykonane z PA
- Niklowana nakrętka gwarantuje pewne mocowanie
- Kąt prosty wyjścia kabla ułatwia integrację w urządzeniach
Odporność i trwałość
Kabel w powłoce PUR zapewnia podwyższoną odporność na ścieranie, oleje oraz chemikalia. Przewód jest elastyczny, nadaje się do pracy w ruchu (gięcie nawet do 5 milionów cyklów), a struktura skręcanej wiązki przewodów minimalizuje ryzyko uszkodzeń podczas eksploatacji w dynamicznych aplikacjach.
Produkt został przetestowany pod kątem zgodności z normami odporności na płomień, benzynę i oleje, co czyni go idealnym do pracy w trudnych środowiskach przemysłowych oraz mobilnych instalacjach.
Możliwości podłączenia i schemat kolorów przewodów
Oferowany konektor M8 z wolnym końcem ułatwia szybkie i pewne podłączanie do sterowników PLC, modułów wyjściowych lub innych urządzeń automatyki. Odpowiednie oznaczenie kolorów przewodów (brązowy, biały, niebieski, czarny, szary) pozwala na precyzyjne i bezpieczne wykonanie połączeń zgodnych z typowymi standardami przemysłowymi.

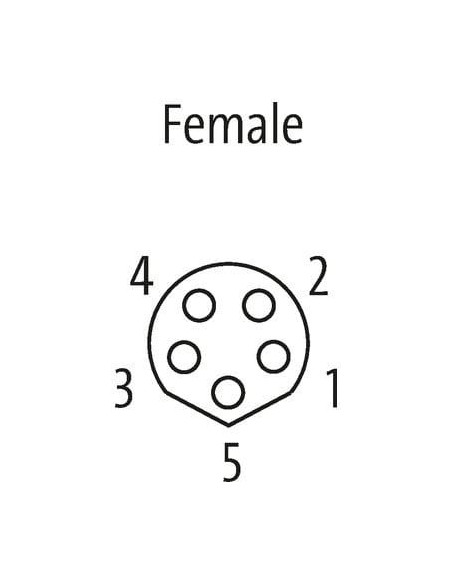

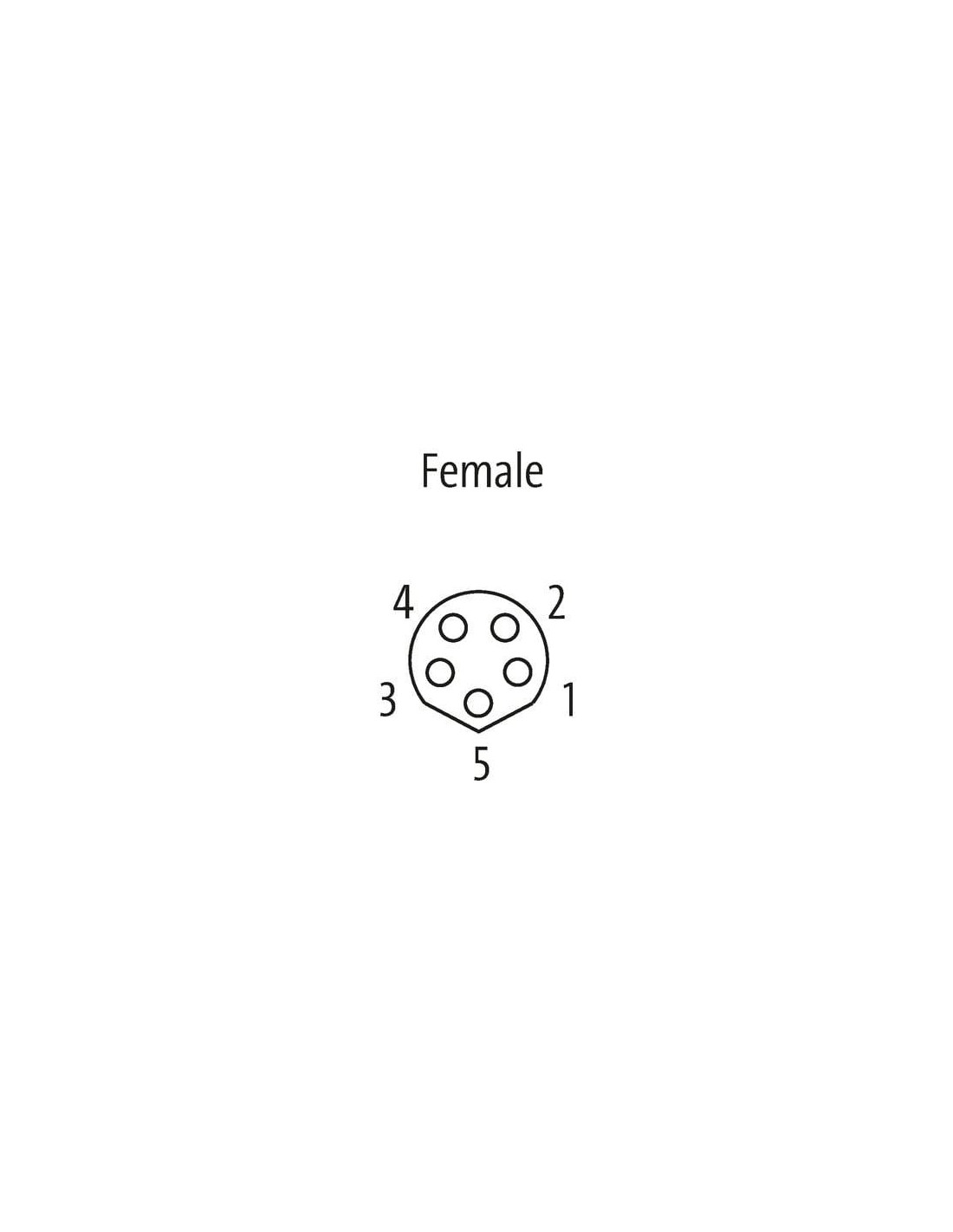

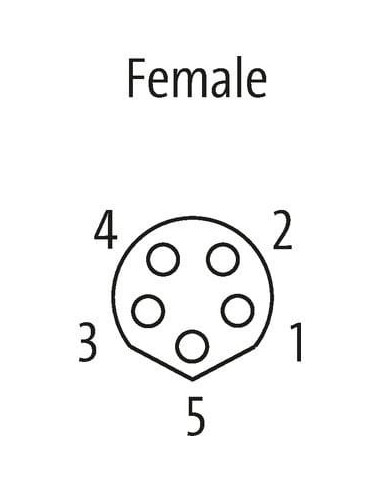

- Brązowy (BN): pin 1
- Biały (WH): pin 2
- Niebieski (BU): pin 3
- Czarny (BK): pin 4
- Szary (GY): pin 5
Najważniejsze zalety konektora M8 z wolnym końcem kabla
- Solidna konstrukcja – zgodność z przemysłowymi normami jakości
- Szybki montaż – łatwość integracji w urządzeniach i szafach sterowniczych
- Odporność na warunki środowiskowe – IP67, chemikalia, oleje
- Możliwość indywidualnego dopasowania – wolny koniec kabla umożliwia łączenie z dowolnym układem
- Trwałość – wysoka żywotność w instalacjach stacjonarnych i ruchomych
Wybierając konektor M8 żeński prosty z wolnym końcem kabla, inwestujesz w niezawodność i uniwersalność połączeń przemysłowych, co przekłada się na minimalizację przestojów oraz łatwość konserwacji instalacji.
