Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 035 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 Żeński, 5-Pinowy z Wolnym Końcem Przewodu – 7000-12241-0350500

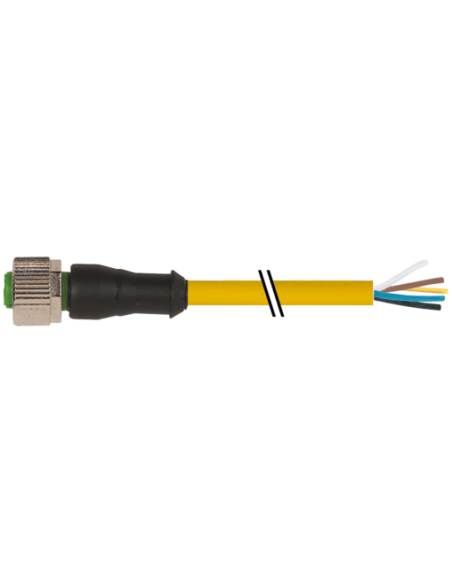

Konektor M12 żeński prosty z pięcioma pinami o kodowaniu A, zakończony wolnym końcem przewodu. Ten profesjonalny element łączeniowy doskonale sprawdza się w wymagających zastosowaniach przemysłowych, zapewniając niezawodność połączenia oraz wysoką odporność na niekorzystne warunki środowiskowe. Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co gwarantuje kompatybilność i bezpieczeństwo użytkowania.
Główne cechy produktu – Złącze M12 z przewodem PUR
- Rozmiar złącza: M12 x 1 mm
- Liczba pinów: 5 (kodowanie A)
- Typ zakończenia: wolny koniec kabla, proste odejście
- Długość przewodu: 5 metrów
- Materiał płaszcza kabla: PUR – wysoka odporność na ścieranie, oleje i środki chemiczne
- Stopień ochrony: IP65, IP66K, IP67 (włożone i dokręcone złącze)
- Temperatura pracy: od -25°C do 85°C (zależnie od jakości kabla i aplikacji)
- Prąd maksymalny na każdy styk: do 4 A
- Pozłacane styki: zapewniają doskonałe przewodnictwo i odporność na korozję
- Wytrzymała obudowa z tworzywa sztucznego, radełkowana nakrętka dla łatwego montażu
Możliwości wykorzystania i typowe zastosowania konektora M12 5-pin
Konektory M12 od lat są szeroko stosowane w automatyce przemysłowej, sterowaniu maszynami oraz systemach bezpieczeństwa. Zastosowanie złącza M12 umożliwia szybkie i pewne połączenie przewodów sygnałowych oraz zasilających w czujnikach (np. indukcyjnych, optycznych), siłownikach, modułach I/O lub panelach operatorskich. Złącze świetnie sprawdza się w środowiskach narażonych na wibracje, pył, wilgoć czy kontakt z olejami.
- Automatyka przemysłowa – sterowanie, sygnalizacja, przekazywanie sygnałów czujników, siłowniki
- Robotyka – połączenia między komponentami ruchomymi maszyn
- Sektory logistyki i transportu – połączenia przewodów czujników na liniach produkcyjnych
- Instalacje maszyn i urządzeń – zarówno w zakładach produkcyjnych, jak i na zewnątrz
- Przemysł spożywczy, chemiczny i farmaceutyczny – wysoka odporność na czynniki zewnętrzne i ścieranie
Zalety rozwiązania – przewód PUR, oznaczenie żył
Przewód pokryty poliuretanem (PUR) gwarantuje długą żywotność nawet w trudnych warunkach pracy – jest odporny na intensywne zgniatanie, ścieranie oraz działanie olejów i chemikaliów. Przewód 5-żyłowy pozwala na przesył sygnałów lub zasilanie w systemach wielokanałowych. Oznaczenie żył zgodne z normą: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GN/YE (zielono-żółty) – ułatwia montaż i eliminuje błędy podczas podłączania.
- Wysoka odporność chemiczna i na ścieranie – idealny do trudnych warunków produkcyjnych
- Pozłacane styki – długotrwała niezawodność sygnału
- Łatwy montaż dzięki radełkowanej nakrętce i znormalizowanym wymiarom
- Przewód bezołowiowy, bezhalogenowy, bezsilikonowy – bezpieczeństwo w różnych środowiskach pracy
- Uniwersalne zastosowanie z wieloma typami urządzeń przemysłowych

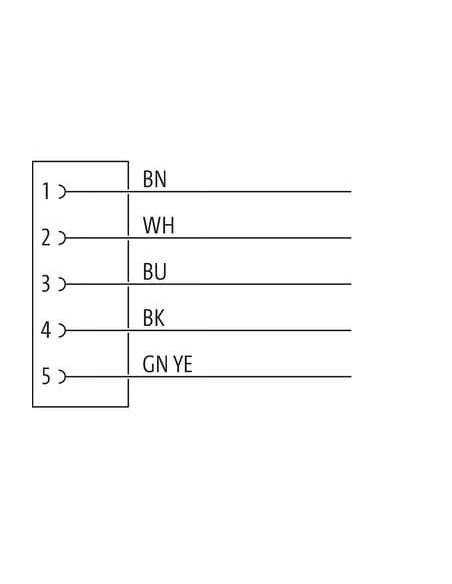

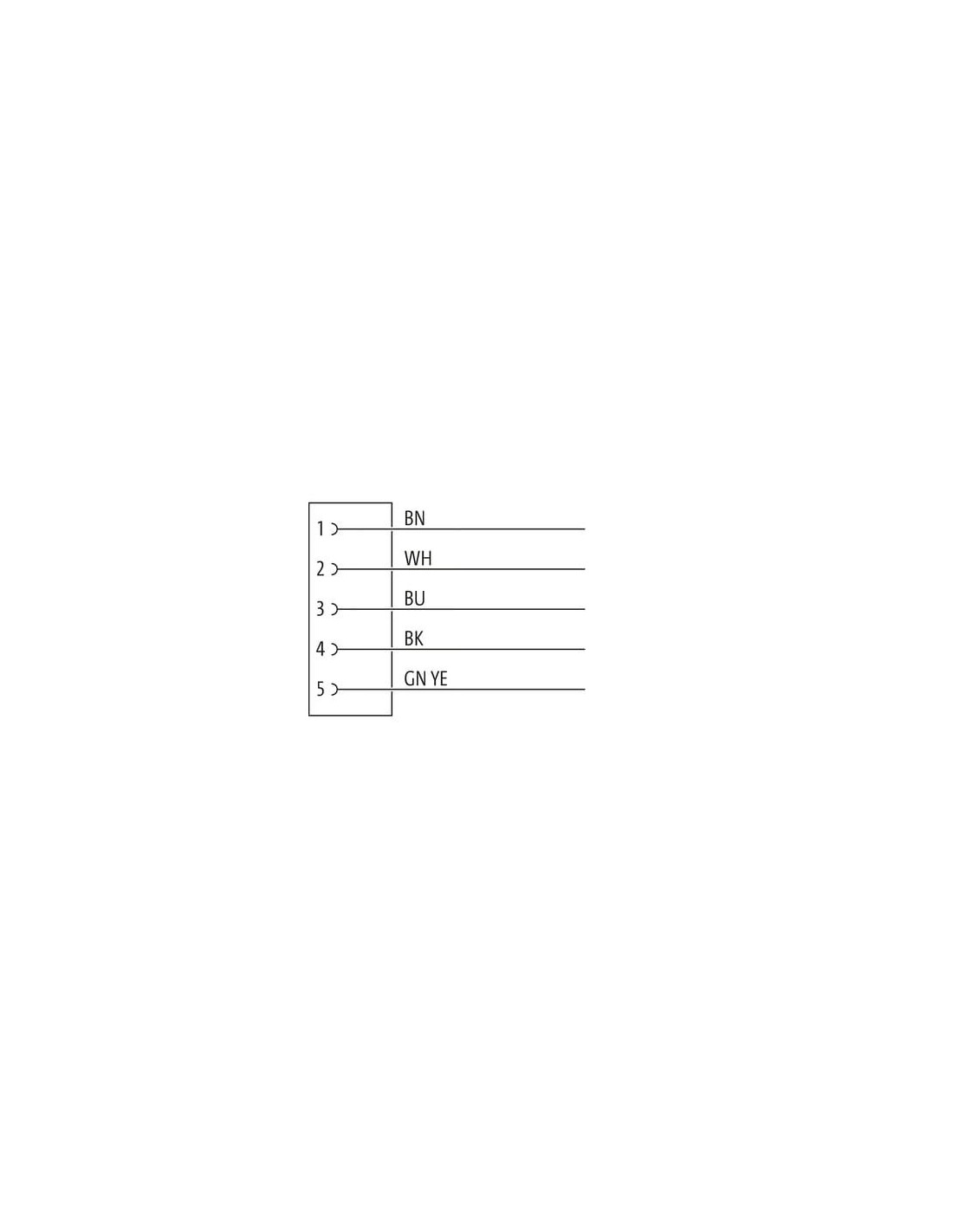

Schematy połączeń – konektor M12 żeński 5-polowy
Oferowany konektor umożliwia łatwą identyfikację przewodów oraz pinów dzięki uniwersalnym, czytelnym schematom, które ułatwiają prawidłowe podłączenie oraz diagnostykę instalacji elektrycznej. Dzięki standaryzowanym kolorom żył oraz wyraźnemu oznaczeniu pinów możliwe jest szybkie przygotowanie i podłączenie przewodów zgodnie z wymaganiami urządzenia współpracującego.
Dlaczego wybrać złącze M12 żeńskie z wolnym końcem kabla?
Złącza M12 5-polowe z wolnym końcem stanowią uniwersalne i wygodne rozwiązanie dla serwisu oraz pracy projektowej – pozwalają na szybkie wykonywanie instalacji, serwisowanie oraz adaptowanie połączeń do indywidualnych wymagań oraz dopasowanie do różnych rozwiązań systemowych.
Wytrzymała konstrukcja, liczne certyfikaty oraz odporność na czynniki mechaniczne, chemiczne i środowiskowe czynią ten konektor niezawodnym komponentem w każdej profesjonalnej instalacji przemysłowej.
