Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

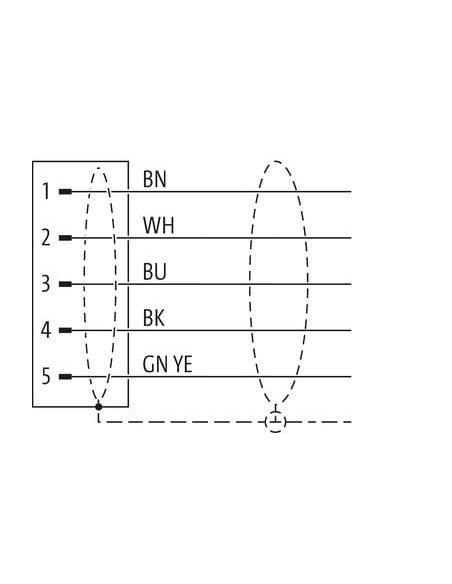

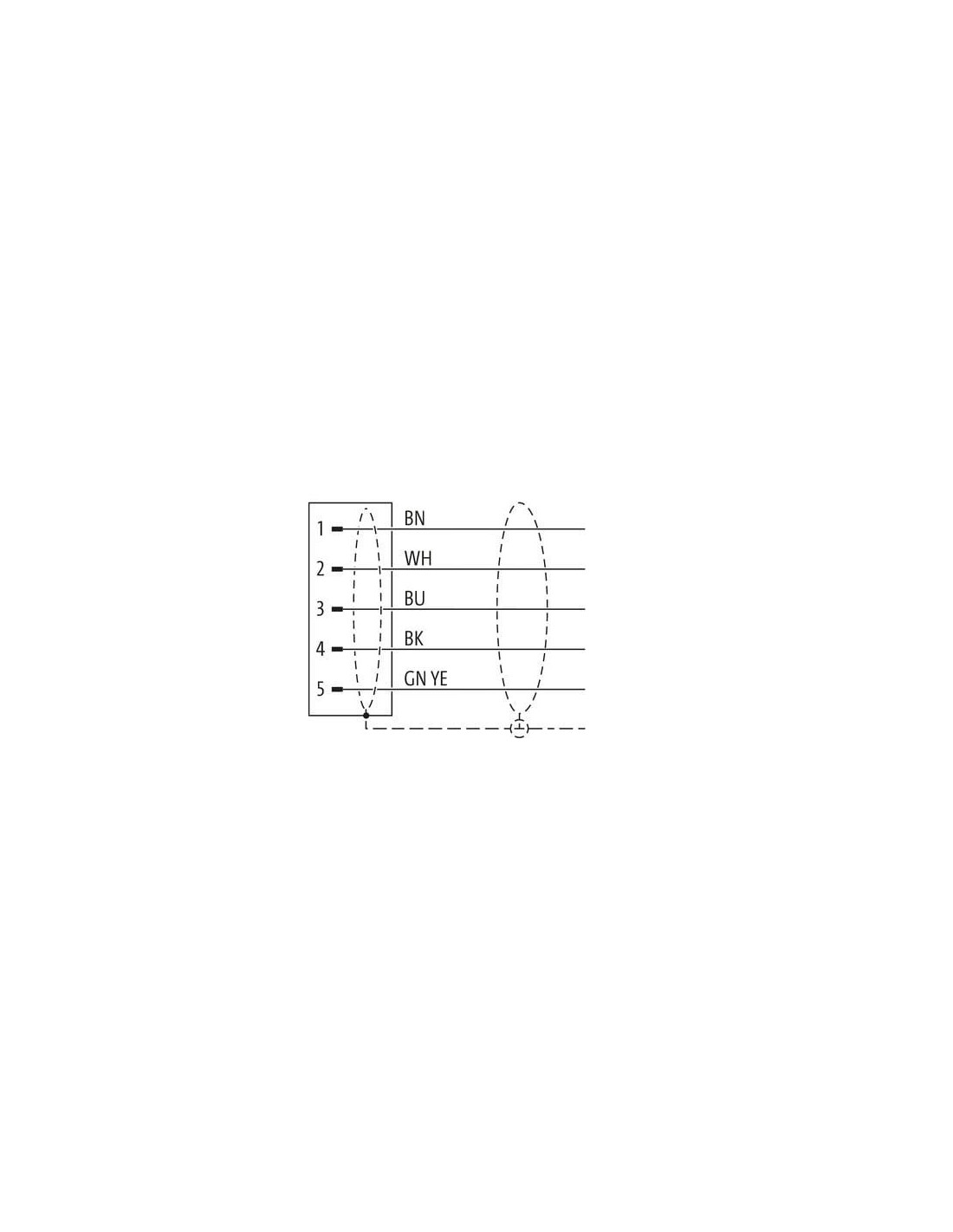

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 602 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

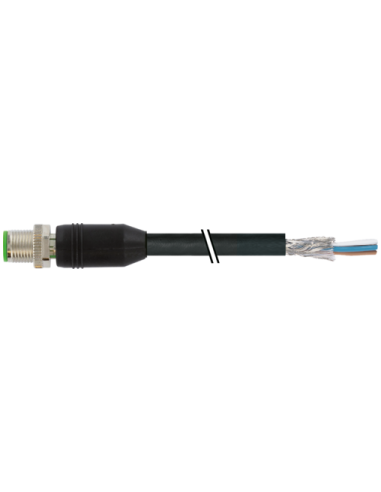

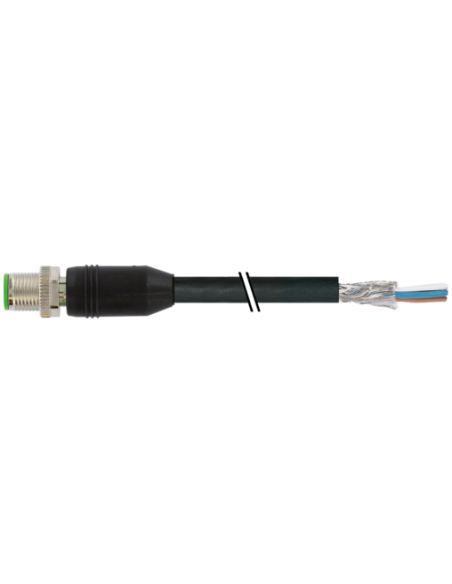

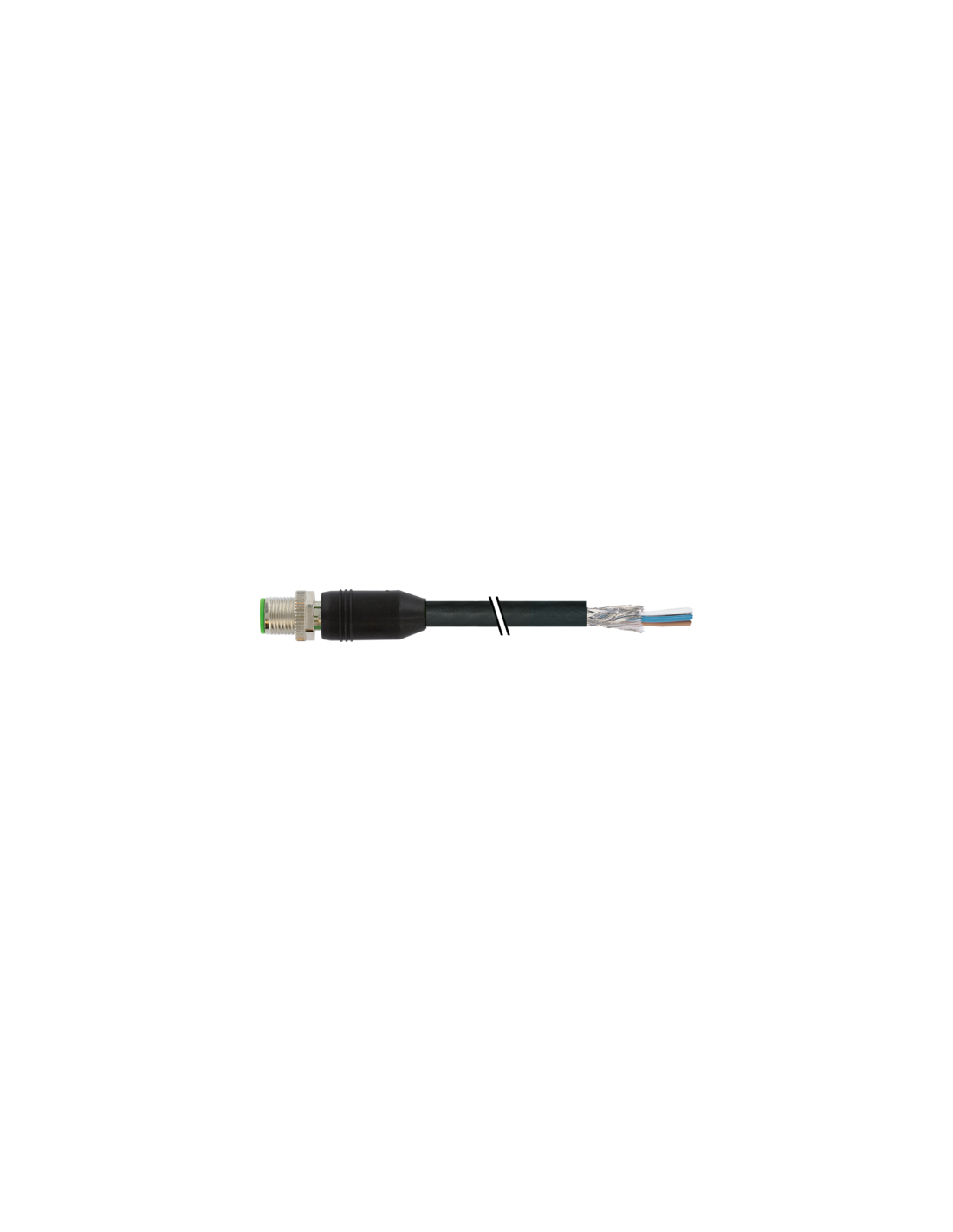

Złącze kablowe M12 męskie 0° 5-pinowe ekranowane – 7000-13101-6020150
Złącze kablowe M12 męskie 0° o kodzie 7000-13101-6020150 to wysokiej jakości komponent przeznaczony do wymagających aplikacji automatyki przemysłowej, techniki pomiarowej oraz instalacji maszyn.
Wyposażone jest w 5 pozłacanych pinów, co zapewnia doskonałą przewodność i niezawodne połączenie nawet w środowisku o wysokim poziomie zakłóceń elektromagnetycznych. Obudowa wykonana z tworzywa odpornego na czynniki chemiczne oraz oleje gwarantuje niezawodność przez długi czas eksploatacji.
Najważniejsze cechy i zastosowania – złącze M12 męskie 5-pin, ekranowane
- Standard przemysłowy M12 – popularny i szeroko stosowany w automatyce oraz robotyce.
- Ekranowanie – złącze z ekranem ochronnym, które umożliwia redukcję zakłóceń elektromagnetycznych, co jest kluczowe w aplikacjach z urządzeniami elektronicznymi.
- Odporność mechaniczna i chemiczna – wytrzymałe materiały konstrukcyjne, m.in. PUR i PVC oraz złącze śrubowe o powłoce niklowanej, gwarantują długą żywotność nawet w trudnych warunkach.
- Stopień ochrony IP65, IP66K, IP67 – umożliwia stosowanie złącza w wilgotnych oraz zapylonych przestrzeniach przemysłowych.
- Kodowanie A – kompatybilność z szeroką gamą urządzeń automatyki przemysłowej.
- Łatwość instalacji – montaż poprzez włożenie oraz przykręcenie zapewnia szybkie i stabilne połączenie.
Złącze M12 męskie 0° znajduje zastosowanie m.in. w:
- czujnikach i elementach wykonawczych w liniach produkcyjnych,
- zrobotyzowanych stanowiskach montażowych,
- systemach sterowania maszynami CNC,
- technice pomiarowej i systemach bezpieczeństwa,
- połączeniach aparatury pomiarowej w trudnych warunkach przemysłowych.
Specyfikacja przewodu – trwałość oraz niezawodność
Przewód o długości 1,5 m wyposażony jest w 5 żył (czarny, niebieski, biały, zielono-żółty oraz brązowy), posiada ekran w postaci oplotu miedzianego oraz wytrzymałą powłokę z PVC, zapewniającą odporność na ścieranie, promieniowanie UV oraz działanie olejów i substancji chemicznych. Przewód charakteryzuje się małą rezystancją i dobrą elastycznością zarówno przy statycznym, jak i ruchomym montażu.
Bezpieczeństwo i certyfikaty – złącze M12 męskie 7000-13101-6020150
Złącze kablowe M12 męskie spełnia wymagania normy DIN EN 61076-2-101 oraz posiada certyfikaty dopuszczające do różnych rynków (w tym UL, cURus). Wysoki poziom bezpieczeństwa oraz stopień ochrony elektrycznej i mechanicznej sprawiają, że produkt idealnie nadaje się do zastosowań w środowiskach o wysokich wymaganiach.
Zalety stosowania złącza M12 męskiego 5-pin w przemyśle
- Prosta i szybka instalacja dzięki standardowemu gwintowi M12 x 1.
- Odporny na wstrząsy dzięki blokadzie antywibracyjnej.
- Stabilność parametrów elektrycznych przy długotrwałej eksploatacji.
- Szeroki zakres temperatur pracy od -25°C do 85°C.
- Możliwość zamówienia innych długości przewodów.
Złącze kablowe M12 męskie 0° to solidność, pewność połączenia oraz wysoka kompatybilność z urządzeniami przemysłowymi i automatyką. To idealne rozwiązanie do miejsc, gdzie niezawodność, trwałość i niezaburzone sygnały mają kluczowe znaczenie.
