Żeński kątowe
M8, 8-pinów
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

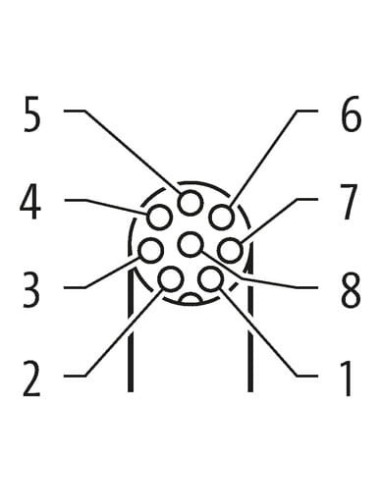

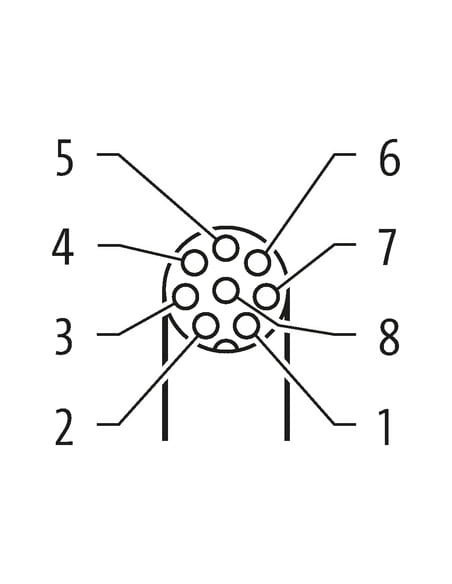

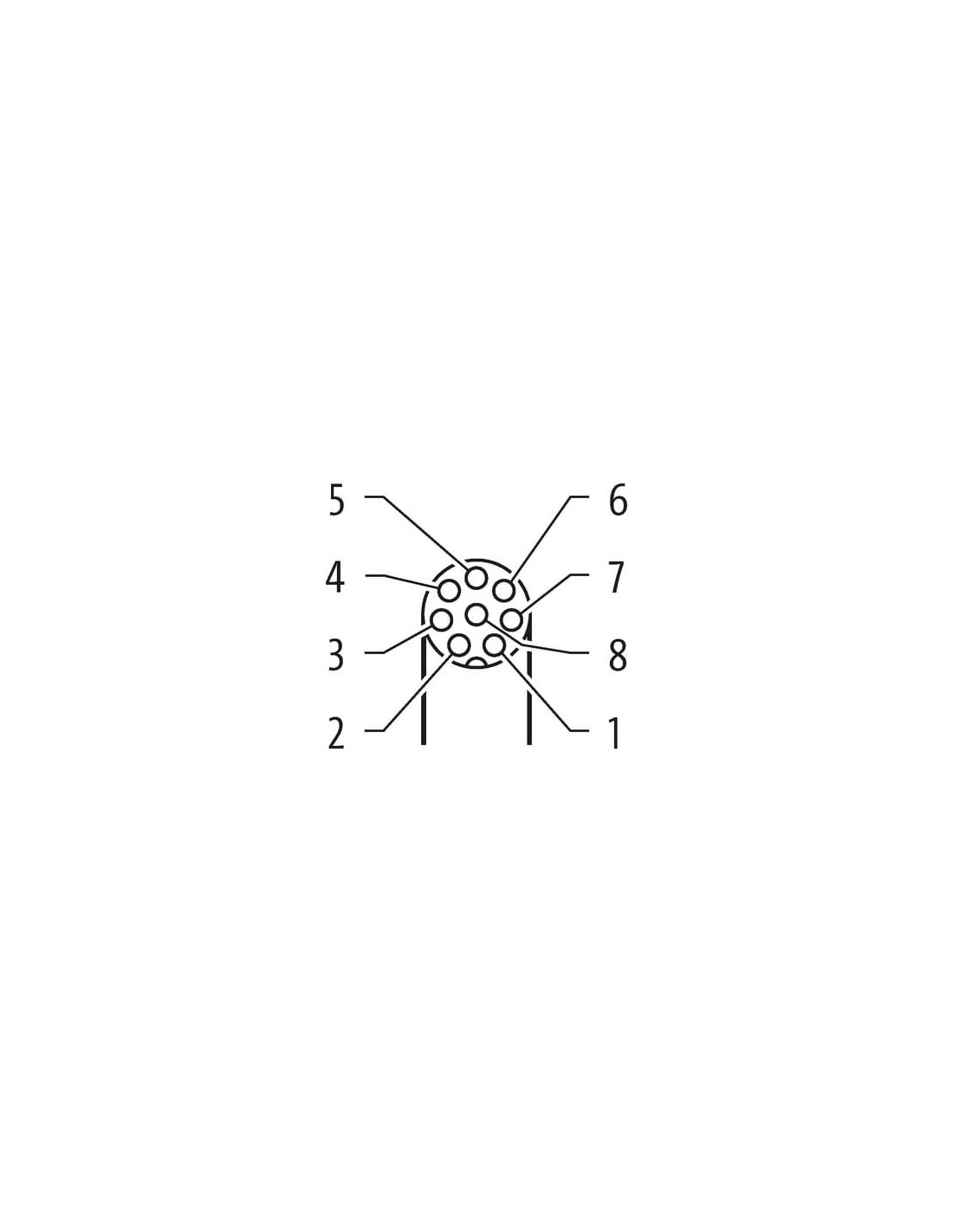

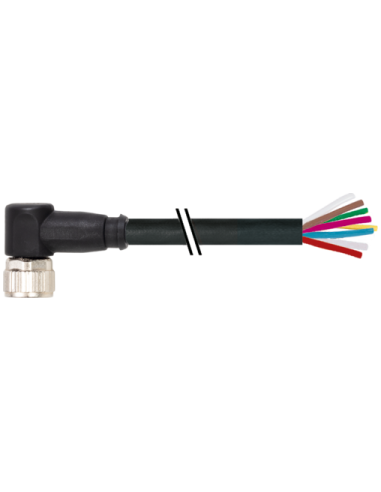

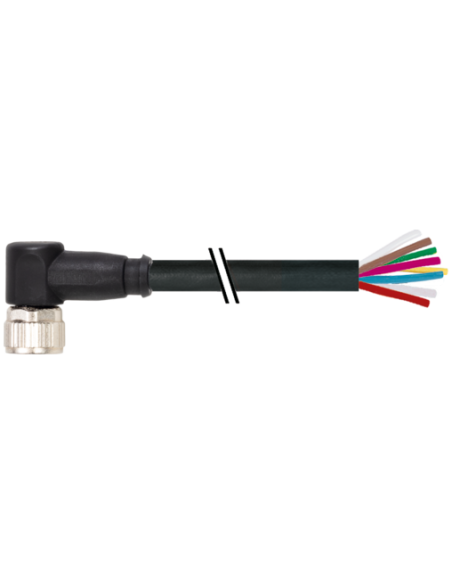

Konektor M8 do kabla wełnianego, 8-pinowy, kątowy, 5 m – 7000-08972-6960500
Konektor M8 do kabla wełnianego, żeński, kątowy, to wysokiej jakości rozwiązanie przeznaczone do zastosowań przemysłowych i automatyki, gdzie konieczne jest szybkie i niezawodne połączenie urządzeń. Produkt o kodzie 7000-08972-6960500 cechuje się kompaktową budową, doskonałą odpornością mechaniczną oraz możliwością pracy w wymagających warunkach środowiskowych.
Zastosowanie konektora M8 – automatyka, robotyka i linie produkcyjne
Kątowy konektor M8 to uniwersalne złącze, które znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych, w tym w:
- automatyce przemysłowej (np. czujniki, siłowniki, systemy wizji maszynowej)
- liniach produkcyjnych i montażowych
- robotyce i maszynach pakujących
- systemach transportowych
- maszynach specjalnych i przemyśle spożywczym (po sprawdzeniu odporności chemicznej)
Produkt spełnia normę DIN EN 61076-2-104 (M8), co gwarantuje kompatybilność z szeroką gamą urządzeń dostępnych na rynku.
Najważniejsze zalety i cechy konstrukcyjne konektora M8
- Łatwy montaż – kątowa konstrukcja ułatwia instalację w miejscach o ograniczonej przestrzeni.
- Wytrzymałość na warunki przemysłowe – obudowa z odpornego chemicznie tworzywa TPU oraz powłoka niklowana zapewniają długotrwałe użytkowanie, także przy ekspozycji na oleje i środki chemiczne.
- Wysoka klasa szczelności IP67 – skuteczna ochrona przed pyłem i wodą przy poprawnym zamocowaniu złącza.
- Długość kabla 5 m – optymalna długość do większości zastosowań automatyki.
- 8 pozłacanych styków – zapewniających pewny kontakt elektryczny i odporność na korozję.
- Kodowanie A – chroni przed przypadkowym zamienieniem przewodów podczas podłączeń.
- Odporność mechaniczna – zabezpieczenie przeciwwstrząsowe oraz duża żywotność (ponad 100 cykli łączenia).
- Przewód PUR – zapewnia elastyczność, odporność na ścieranie, oleje oraz płomienie (norma IEC 60332-2-2).
Specyfikacja techniczna konektora M8 – najważniejsze parametry
Konektor M8 oferuje szereg korzyści w zakresie bezpieczeństwa i trwałości połączeń:
- Liczba biegunów: 8 (przewody oznaczone barwami: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony)
- Typ styków: pozłacane, wykonane ze stopu miedzi
- Gwint przyłączeniowy: M8 x 1
- Obudowa i blokada: cynkowy odlew ciśnieniowy, powłoka niklowana
- Klasa szczelności: IP67 (przy poprawnym zamocowaniu)
- Zakres temperatury pracy: -30 °C do +80 °C
- Przewód: wykonany w technologii PUR, średnica zewnętrzna 5,5 mm, 8 żył, przekrój 0,14 mm²
Bezpieczeństwo i stabilność pracy
Podczas montażu warto pamiętać o właściwym zabezpieczeniu kabla przed uszkodzeniami mechanicznymi oraz o zachowaniu odpowiednich promieni gięcia płaszcza, aby zapewnić pełną szczelność i trwałość połączenia. Produkt nie posiada diody LED sygnalizującej stan.
Przykładowe zastosowania konektora M8
Konektory M8 są szeroko stosowane w punktach podłączeń czujników i siłowników, a także w systemach przesyłu sygnałów w automatyce budynkowej, sprzęcie laboratoryjnym, magazynach wysokiego składu oraz urządzeniach transportu wewnętrznego.
Podsumowanie – trwałe połączenie w automatyce
Kątowy konektor M8 do kabla wełnianego (kod 7000-08972-6960500) to niezawodne i uniwersalne rozwiązanie do każdego środowiska przemysłowego, które wymaga wydajnego i pewnego połączenia przewodowego. Kompatybilność z wieloma urządzeniami oraz odporność na agresywne media czynią go idealnym wyborem do profesjonalnych zastosowań.
