Męski prosty
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

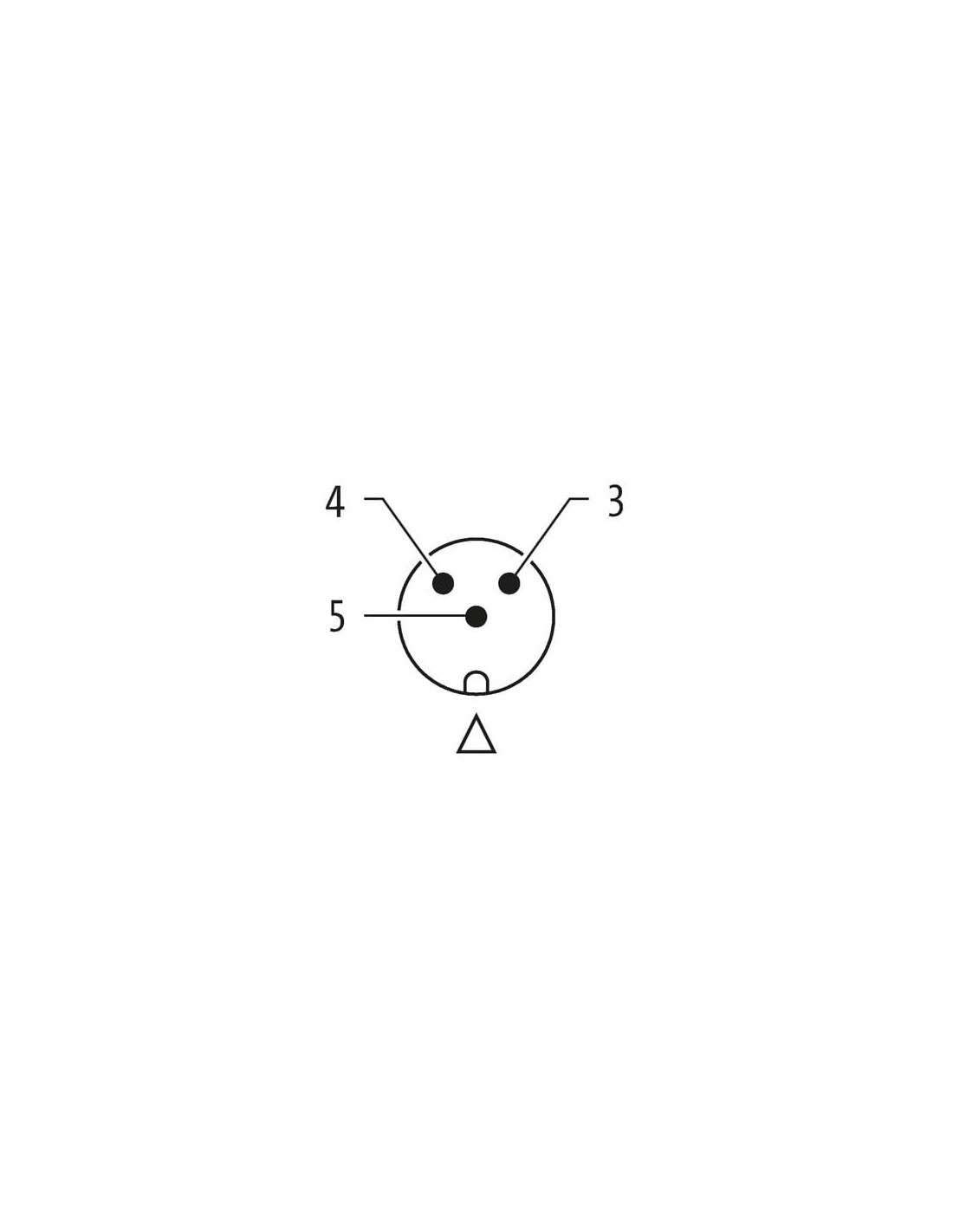

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

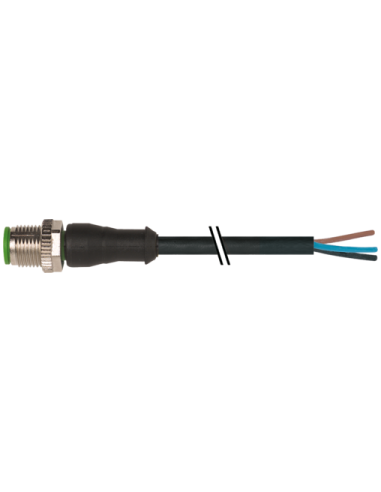

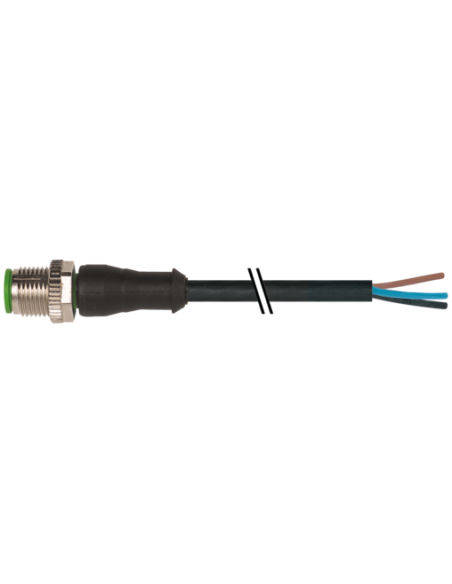

Złącze M12 męskie proste na kabel 3-pinowy – 7000-12060-6361000
Złącze M12 męskie 0° na kabel o długości 10 m to profesjonalne rozwiązanie do zastosowań przemysłowych, automatyki oraz techniki instalacyjnej, gdzie wymagana jest niezawodność połączenia i łatwy montaż. Produkt o kodzie 7000-12060-6361000 wyróżnia się wysoką jakością wykonania oraz odpornością na trudne warunki środowiskowe.
Zastosowanie i możliwości wykorzystania złącza M12 męskiego 0°
Złącza M12 są szeroko wykorzystywane w przemyśle, liniach produkcyjnych, systemach automatyki, a także w systemach sensorowych i maszynach. To rozwiązanie zapewnia wysoki stopień ochrony IP65, IP66K, IP67, co umożliwia montaż w miejscach narażonych na działanie wilgoci, pyłu oraz wibracji.
- Instalacje przemysłowe i maszynowe – idealne do okablowania czujników, siłowników i innych elementów automatyki.
- Systemy sterowania i robotyki – zapewniają pewne i trwałe połączenia nawet przy dużym natężeniu pracy.
- Szybki i łatwy montaż – konstrukcja z tworzywa sztucznego z radełkowaną śrubą umożliwia wygodne przykręcenie bez konieczności użycia dodatkowych narzędzi.
Najważniejsze zalety i cechy produktu
- Odporność na czynniki chemiczne i oleje dzięki zastosowaniu wysokiej jakości tworzywa PUR oraz komponentów o dużej wytrzymałości mechanicznej.
- Trzy pozłacane piny zapewniają pewne przewodzenie sygnałów oraz niezawodność połączenia nawet przy intensywnym użytkowaniu.
- Wysoka odporność na wstrząsy i wibracje, dzięki zastosowaniu odpowiednich materiałów oraz solidnej konstrukcji mechanicznej.
- Kabel bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu – spełnia surowe normy dotyczące ochrony środowiska i bezpieczeństwa.
- Maksymalne napięcie pracy – 125 V (AC/DC); prąd roboczy do 4A na styk, co pozwala na przesył zasilania i sygnałów w szerokim zakresie aplikacji.
- Trójżyłowa skrętka miedziana o przekroju 0,75 mm² pozwala na przesył większych wartości prądów oraz podłączenie urządzeń o zróżnicowanych wymaganiach.
- Odporny na promieniowanie UV i oleje – nadaje się również do zastosowań zewnętrznych i w środowiskach wymagających podwyższonych wymagań chemicznych.
- Bezpieczny montaż – blokada zabezpieczająca przed wstrząsami oraz opaska kodująca eliminują ryzyko przypadkowego rozłączenia.
Praktyczne szczegóły techniczne złącza M12 prostego na kabel
Podstawowe parametry to długość kabla 10 m, gwint M12 x 1 i trzy piny sygnałowe. Produkt spełnia normę DIN EN 61076-2-101 (M12) i posiada zgodność z wieloma certyfikatami jakości oraz bezpieczeństwa.
Jest odpowiedni do stosowania w peszlach oraz systemach okablowania wymagających precyzyjnego dopasowania i odporności na uszkodzenia mechaniczne.
Dlaczego warto wybrać złącze M12 w wersji 0° na kabel?
- Uniwersalność zastosowania – kompatybilność z szeroką grupą urządzeń sterujących, czujników i napędów.
- Oszczędność czasu przy montażu – szybkie podłączanie bez konieczności lutowania.
- Wysoka trwałość eksploatacyjna – przewód przystosowany do milionów cykli zgięć oraz dynamicznej pracy.
- Przystosowany do pracy w szerokim zakresie temperatur od -40°C do +90°C, co umożliwia wykorzystanie zarówno w halach przemysłowych, jak i na zewnątrz.
Złącze M12 męskie 0° na kabel to profesjonalny komponent, który podnosi bezpieczeństwo i niezawodność każdej instalacji przemysłowej oraz automatyki. Dzięki solidnemu wykonaniu zapewnia długotrwałą pracę w wymagających warunkach.
