Dostępny
Żeński proste
MQ12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 20 m |
| Family construction form | MQ12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze przewodowe MQ12 4-pinowe z kablem 20 m – profesjonalne połączenia w automatyce

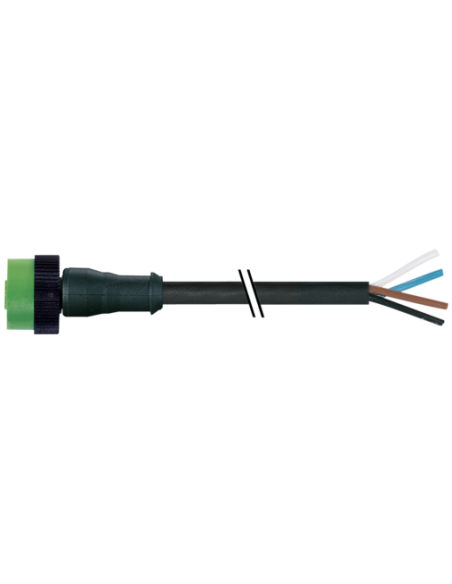

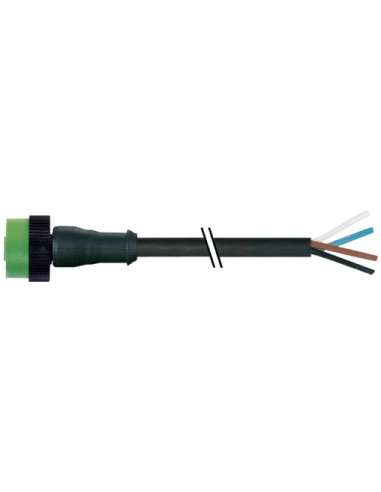

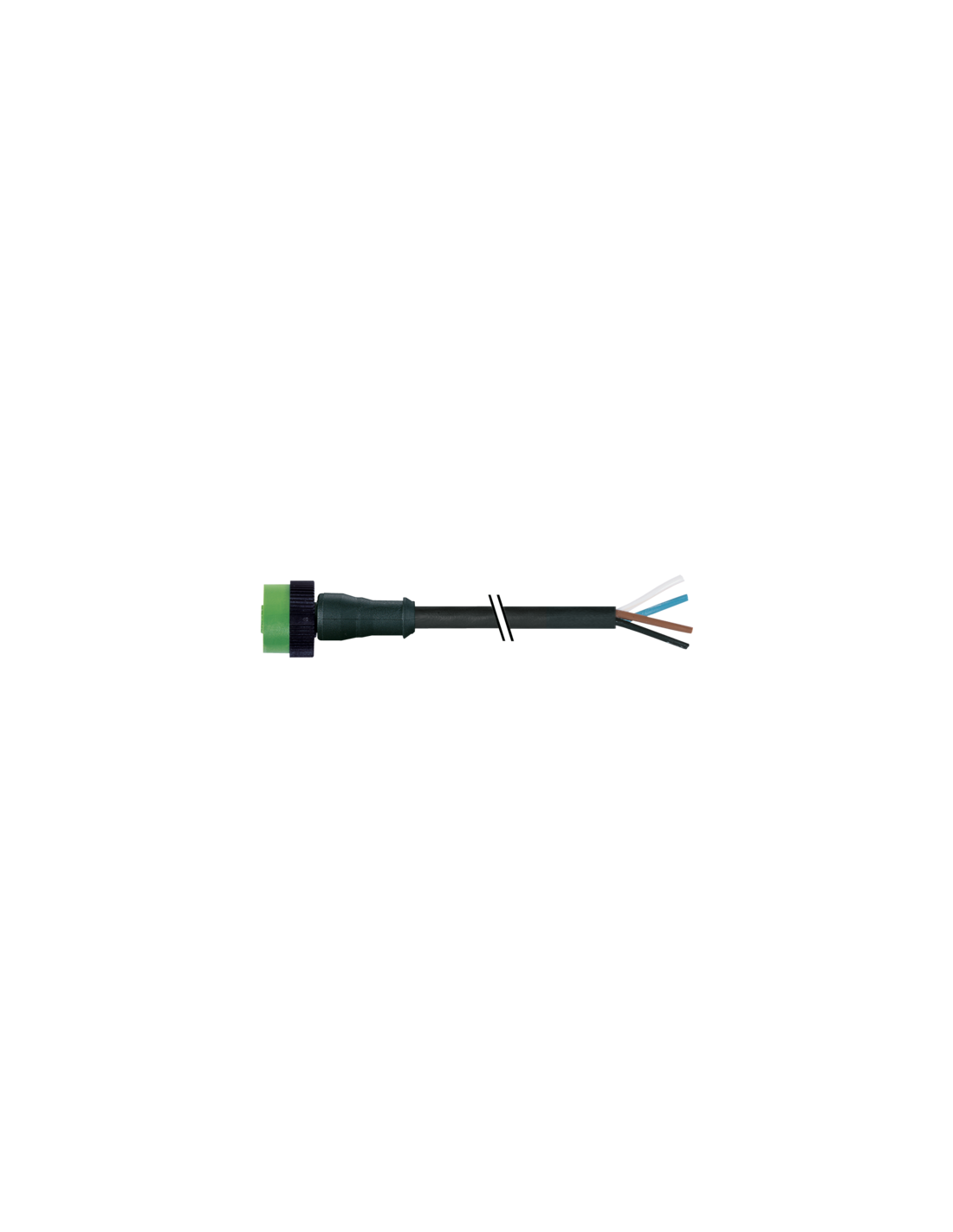

MQ12 7050-12221-6142000 to wysokiej jakości złącze przewodowe typu żeńskiego, wyposażone w prosty wtyk 4-pinowy oraz kabel o długości 20 metrów. Złącze posiada opaskę kodującą, co zapewnia pewność i prawidłowość połączenia nawet w wymagających aplikacjach przemysłowych.
Zastosowanie złącza MQ12 4P 20 m – automatyka, czujniki, urządzenia przemysłowe
Złącza MQ12 znajdują szerokie zastosowanie w automatyce przemysłowej, systemach sterowania, instalacjach maszyn, robotyce oraz przy podłączaniu czujników i urządzeń wykonawczych. Pozwalają na szybkie, pewne i bezpieczne połączenie przewodowe bez konieczności lutowania, co minimalizuje czas montażu i serwisowania.
- Idealne do połączeń czujników oraz elementów wykonawczych z systemami sterowania.
- Stosowane w aplikacjach wymagających trwałości, odporności chemicznej oraz na oleje.
- Długi kabel 20 m umożliwia wygodne prowadzenie trasy przewodowej w dużych instalacjach.
Wytrzymałość i konstrukcja – gwarancja długotrwałej pracy
Korpus złącza wykonany z odpornego tworzywa sztucznego zapewnia wysoką wytrzymałość mechaniczną oraz odporność na działanie chemikaliów i olejów. Złącze spełnia normy IP65/IP67, gwarantując doskonałą ochronę przed pyłem i wodą nawet w trudnych warunkach przemysłowych. W przypadku zastosowania w środowisku agresywnym zaleca się sprawdzenie kompatybilności materiałów z aplikacją.
- Bardzo dobra odporność na warunki środowiskowe
- Zabezpieczenie przed wnikaniem pyłów i wilgoci
- Bezpieczne zamknięcie bagnetowe (łatwy i szybki montaż)
- Kabel PVC – elastyczny, odporny mechanicznie i chemicznie
Parametry techniczne przewodu – przewaga w codziennym użytkowaniu
Kabel 4-żyłowy o przekroju 0,34 mm² ze skrętką miedzianą klasy 5 zapewnia stabilność przesyłanych sygnałów oraz dużą trwałość podczas zginania i pracy w ruchu. Zastosowany materiał jest bezołowiowy, wolny od kadmu i FCKW, bezsilikonowy, a także spełnia wymagania norm dotyczących odporności na płomień, UV i oleje.
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Odporność elektryczna i duży prąd roboczy – odpowiednie także do zastosowań wymagających dużych obciążeń
- System kodowania zapewnia bezpieczeństwo i pewność podłączenia
Rysunki techniczne i oznaczenia pinów – wygodna identyfikacja
Produkt posiada przejrzystą dokumentację techniczną: rysunki wymiarowe oraz schematy połączeń pinów. Umożliwia to szybkie i bezbłędne podłączenie w każdej aplikacji oraz ułatwia integrację z systemami automatyki i sterowania.

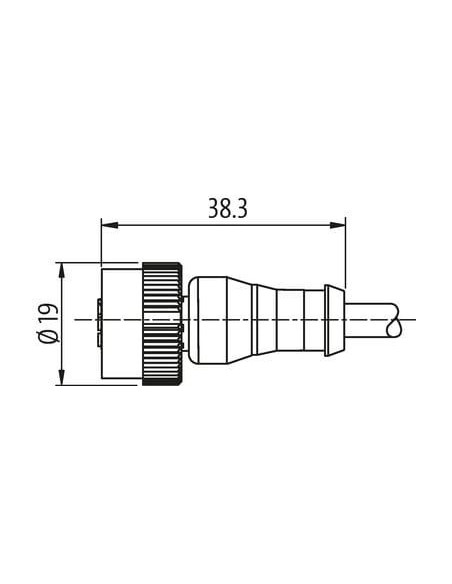

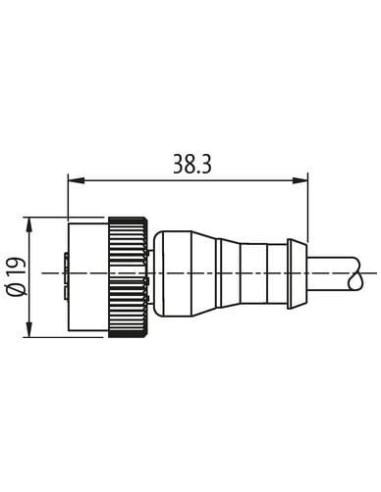

- Wymiary złącza: długość 38,3 mm, średnica 19 mm
- Prosty schemat podłączenia pinów: 1-BN, 2-WH, 3-BU, 4-BK
- Określona tolerancja długości przewodu zgodnie z normą
Podsumowanie – złącze MQ12 4-pin z 20 m kablem do zastosowań przemysłowych
Złącze MQ12 7050-12221-6142000 to wysokiej jakości komponent dedykowany do niezawodnych połączeń elektrycznych w instalacjach automatyki, maszynach oraz systemach przetwórstwa przemysłowego. Odpowiednia konstrukcja oraz odporność na trudne warunki środowiskowe gwarantują długi czas użytkowania nawet w wymagających aplikacjach.
