Żeński kątowe
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FPM |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

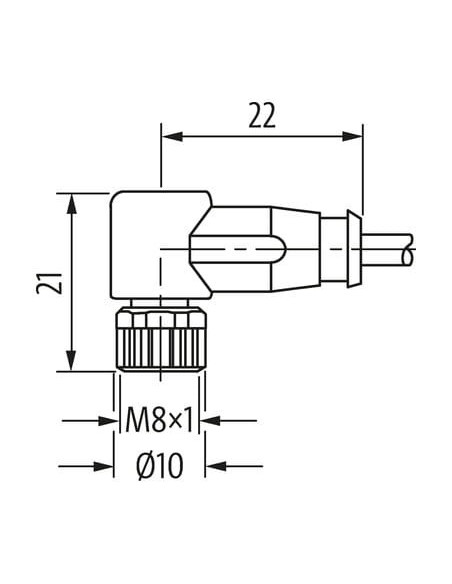

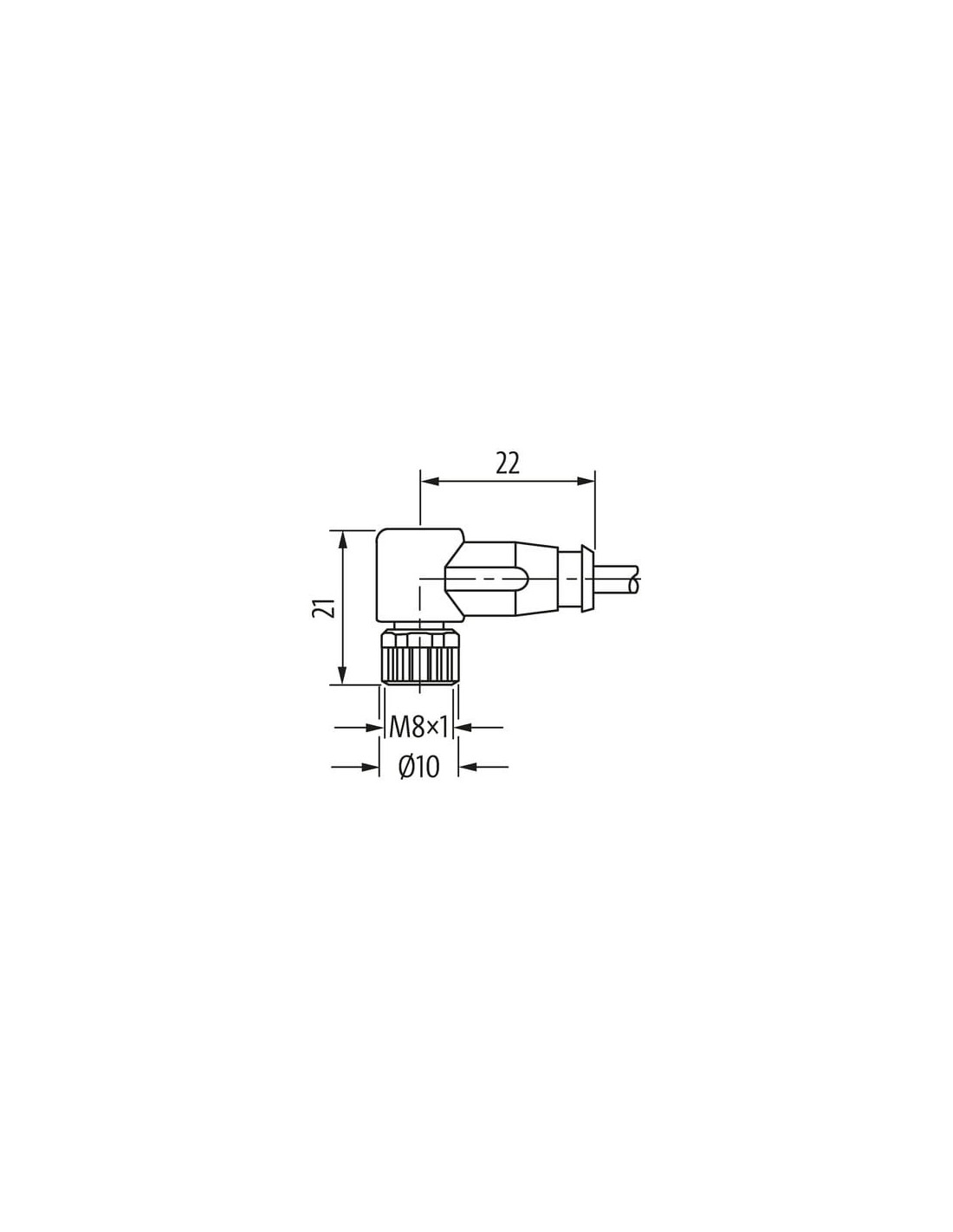

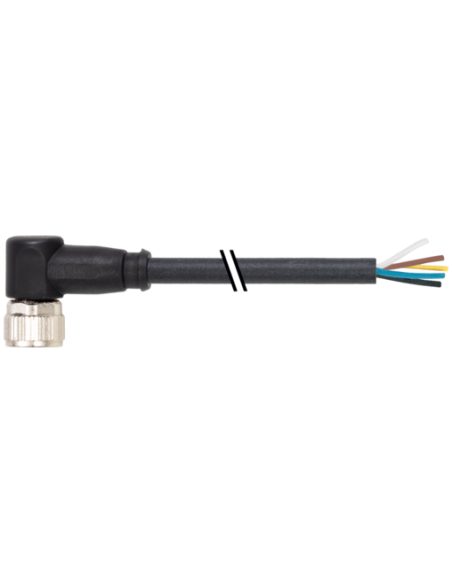

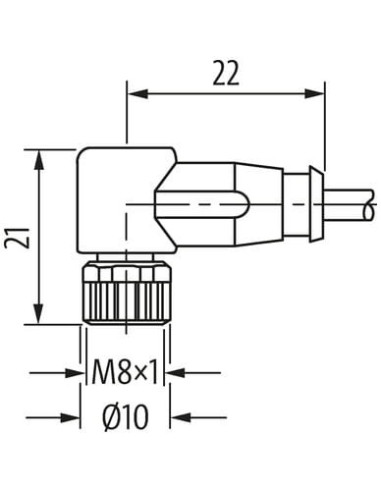

Złącze kątowe M8 żeńskie 90°, 5-pinowe z kablem – 7000-08951-6950750
M8 żeński 90° do kabla o kodzie produktu 7000-08951-6950750 to wysokiej jakości złącze kątowe, przeznaczone do zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Złącze umożliwia szybkie i bezpieczne połączenie urządzeń, zapewniając niezawodność oraz odporność na trudne warunki otoczenia.
Konektor M8 kątowy – szerokie zastosowanie w przemyśle
Złącza M8 od lat są standardem w branży automatyki przemysłowej, systemach czujnikowych, technologii transportowej oraz produkcji maszyn. Złącze wyposażone jest w pięć pozłacanych pinów z kodowaniem B, co umożliwia jego stosowanie w aplikacjach wymagających transmisji sygnałów lub zasilania. Bryzgoszczelność zgodna z IP67 umożliwia montaż zarówno w środowiskach zamkniętych, jak i na zewnątrz, gdzie odporność na pył i wodę jest kluczowa.
Zalety złącza kątowego M8 – elastyczność i bezpieczeństwo
- Kątowe wyprowadzenie kabla – umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni.
- Wysoka wytrzymałość mechaniczna – złącze wykonane z materiałów odpornych na działanie czynników chemicznych, olejów oraz wibracji.
- Ochrona IP67 – gwarancja szczelności, nawet w trudnych warunkach środowiskowych.
- Długość kabla 7,5 m – pozwala na swobodną instalację w różnych konfiguracjach maszyn i urządzeń.
- Pozłacane styki – zapewniają znakomitą przewodność oraz odporność na korozję.
- Swobodny koniec kabla – pozwala na indywidualne podłączenie i integrację z różnymi systemami.
Typowe zastosowania żeńskiego złącza M8 z przewodem
Konektory M8 typu żeńskiego z pięcioma pinami znajdują szerokie zastosowanie w:
- czujnikach i siłownikach,
- modułach wejść/wyjść maszyn przemysłowych,
- automatyce procesowej i przemysłowej,
- systemach transportu i logistyki,
- technologii pakowania i przetwórstwa.
Dzięki solidnej konstrukcji oraz wysokiemu poziomowi ochrony możliwy jest montaż w strefach narażonych na zapylenie, wilgoć i wibracje.
Wytrzymałość, trwałość i odporność na warunki środowiskowe
Złącze posiada obudowę z tworzywa sztucznego o doskonałej odporności na działanie chemikaliów oraz olejów. Materiały takie jak TPU, PUR i PA zapewniają długotrwałą żywotność nawet przy intensywnym użytkowaniu. Zaleca się sprawdzenie odporności materiałowej w szczególnie wymagających aplikacjach przemysłowych.

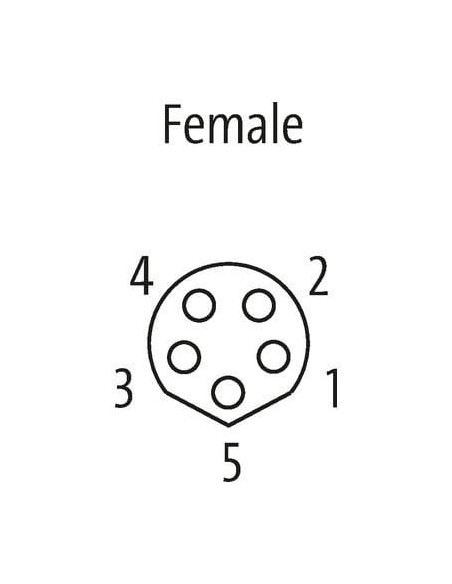

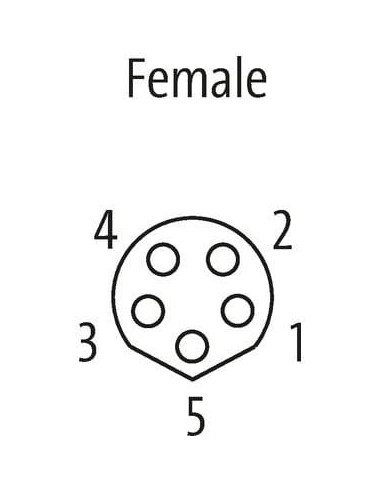

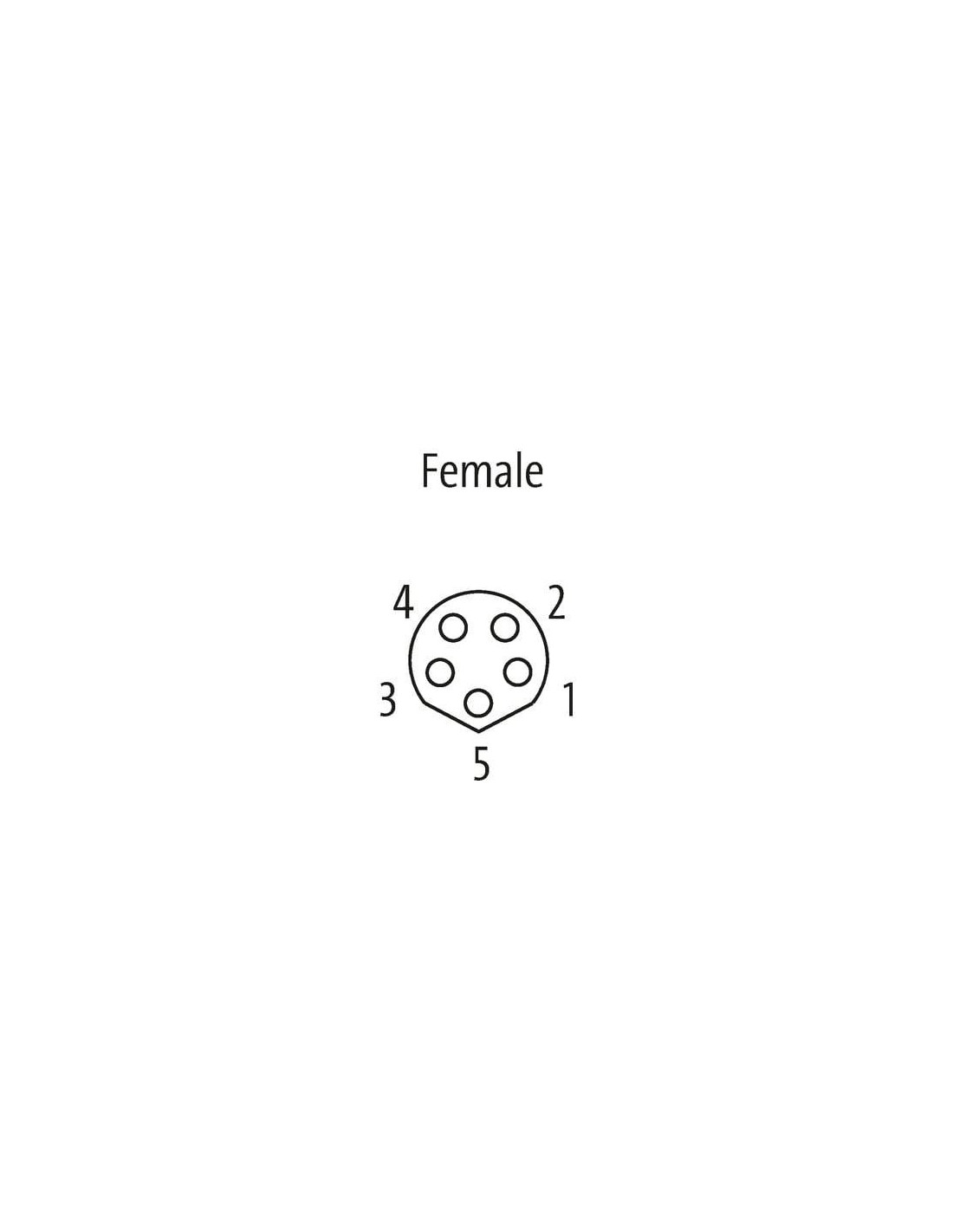

Budowa oraz schemat połączeniowy – M8 żeńskie z 5 pinami
Budowa złącza odpowiada standardom M8 ze złączem śrubowym M8x1 oraz kodowaniem „B”. Urządzenie wyposażone jest w 5 przewodów o oznaczeniach kolorystycznych: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) i szary (GY). Schemat połączeniowy ułatwia instalację z zachowaniem prawidłowej polaryzacji.
Długość przewodu i parametry techniczne M8 7000-08951-6950750
Kabel o długości 7,5 m został wykonany z miedzi o przekroju 0,25 mm², w skrętce klasy 6 – co zapewnia niewielką rezystancję oraz wysoką elastyczność przewodu. Odporny na częste zginanie, zgodny z normami odporności na ogień, chemię i oleje, sprawdza się zarówno w układach stacjonarnych, jak i ruchomych (np. na torach kablowych C-track).
M8 żeńskie 90° do kabla – specyfikacja i pewność działania
Produkt przeznaczony jest dla instalatorów i integratorów systemów automatyki, którzy cenią sobie szybki, bezproblemowy montaż oraz odporność na trudne warunki otoczenia. Maksymalne napięcie pracy wynosi 30V, prąd na styk do 3A oraz minimum 100 cykli łączeniowych zapewniają bezpieczeństwo oraz długą żywotność w każdym zastosowaniu przemysłowym.
