Dostępny
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

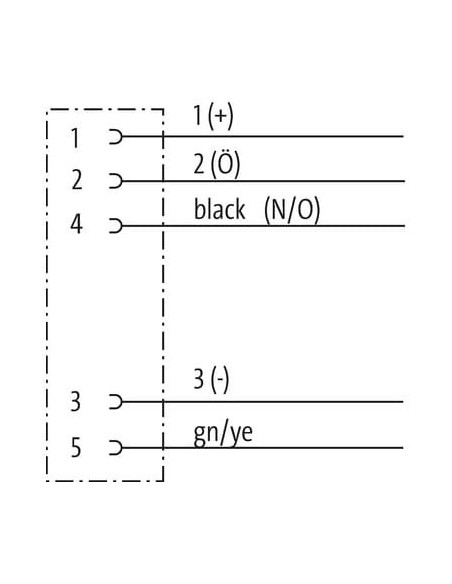

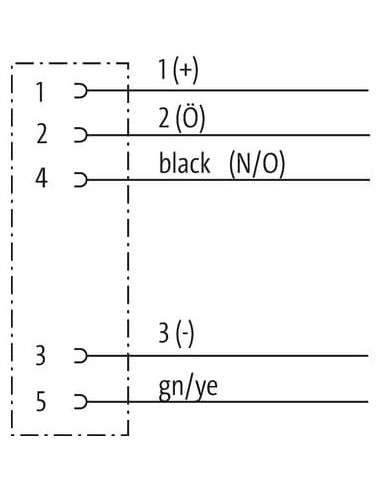

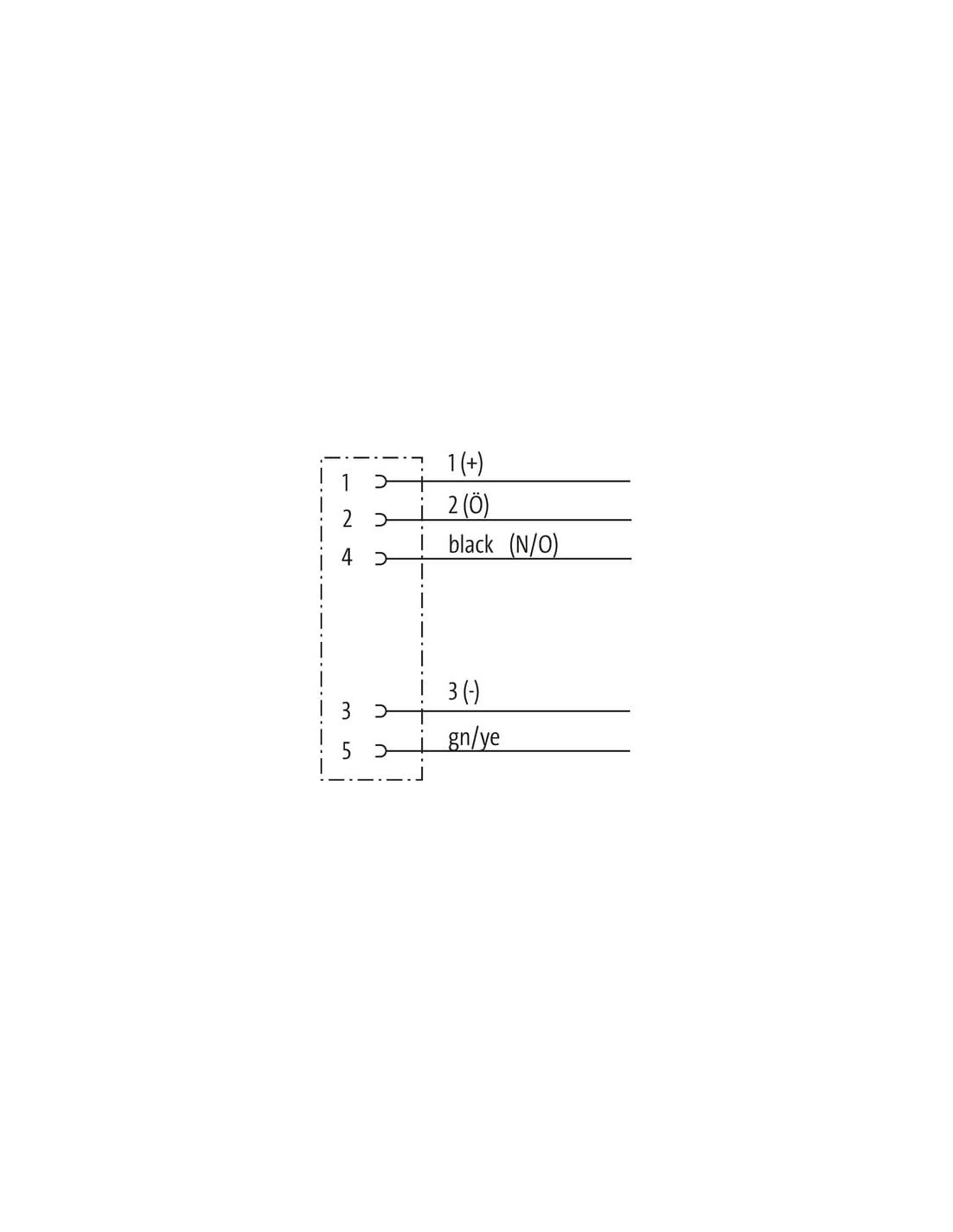

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

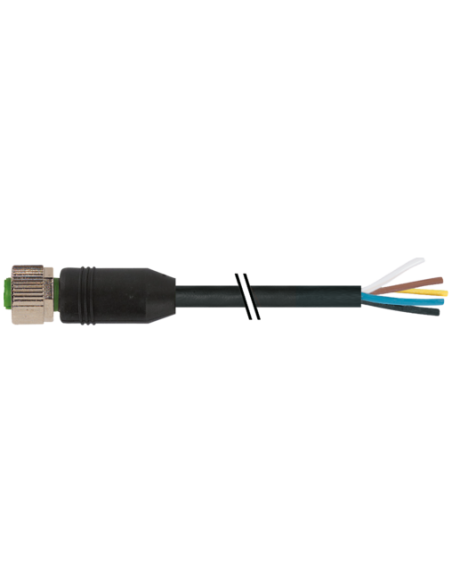

Złącze M12 5-pinowe z kablem 5m – 7999-12241-6380500
Złącze M12 o numerze katalogowym 7999-12241-6380500 to wysokiej jakości prosty żeński konektor typu M12 z wyprowadzeniem na kabel o długości 5 metrów. Wyposażone w pięć pozłacanych pinów, zapewnia niezawodne połączenie elektryczne oraz odporność na korozję i utlenianie styków.
Opis i przeznaczenie złącza M12 – 5 pinów
Złącze M12, kodowanie A, 5-biegunowe zostało zaprojektowane do profesjonalnych zastosowań w automatyce przemysłowej, maszynach, pojazdach specjalnych, instalacjach produkcyjnych oraz systemach czujnikowych. Dzięki swojej konstrukcji i wysokiej odporności na czynniki zewnętrzne znakomicie sprawdza się w środowiskach narażonych na działanie wilgoci, olejów, smarów oraz innych substancji chemicznych.
- Korpus z wytrzymałego tworzywa sztucznego, odpornego na chemikalia i oleje
- Stopień ochrony IP67 – pełna odporność na pył i chwilowe zanurzenie w wodzie (montaż włożony i przykręcony)
- Kodowanie A – typowe dla przemysłowych aplikacji przesyłu sygnałów oraz zasilania
- Bezhalogenowy, bezołowiowy przewód PUR – bezpieczny dla środowiska i użytkownika
- Odporność na promieniowanie UV – możliwość instalacji także na zewnątrz
- Przewód z pięcioma żyłami (cztery czarne, jedna zielono-żółta) z nadrukiem ułatwiającym identyfikację
- Duża wytrzymałość mechaniczna kabla oraz możliwość pracy w ruchu – idealny do aplikacji dynamicznych (robotyka, automatyka transportowa)
- Maksymalny prąd roboczy do 4A na styk, napięcie do 125V
Zalety i typowe zastosowania złącza M12 5-pinowego
M12 5-pinowy prosty żeński konektor znajduje szerokie zastosowanie w sektorach przemysłowych, gdzie kluczowa jest niezawodność oraz bezpieczeństwo połączeń elektrycznych. Wysoka odporność na wibracje oraz szczelność pozwalają na montaż zarówno w szafach sterowniczych, jak i bezpośrednio na urządzeniach pracujących w trudnych warunkach technologicznych.
- Integracja z czujnikami i aktuatorami w maszynach oraz liniach produkcyjnych
- Podłączenia elementów automatyki i systemów sterowania
- Przemysł spożywczy, motoryzacyjny, opakowaniowy, farmaceutyczny – dzięki wytrzymałości na środki czyszczące oraz właściwościom mechanicznym
Budowa i bezpieczeństwo złącza M12 w wersji Lite
Konektor z serii 7005 - M12 Lite został wyposażony w plastikową śrubę radełkowaną, co ułatwia szybki montaż oraz zapewnia stabilne osadzenie połączenia. Posiada zabezpieczenie przeciwwstrząsowe. Powłoka blokady wykonana z niklu i odlew cynkowy gwarantują trwałość i odporność na uszkodzenia.
- Duża żywotność – nawet przy intensywnej eksploatacji
- Szeroki zakres temperatur pracy od -25°C do +85°C przy złączu i od -40°C do +90°C dla kabla
- Dopuszczenia i certyfikaty – m.in. cURus, zgodność z normami UL oraz DIN EN 61076-2-101
Podsumowanie – Złącze M12 5-pinowe żeńskie z wyprowadzeniem na kabel
Profesjonalne złącze M12 5-pinowe z kablem o długości 5 metrów stanowi niezawodne rozwiązanie do zastosowań przemysłowych. Wytrzymałość, wysoki stopień ochrony, sprężyste styki oraz szeroki zakres temperatur pracy umożliwiają wykorzystanie zarówno w aplikacjach statycznych, jak i dynamicznych, gdzie liczy się każda sekunda przestoju i pewność połączenia.
