Żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

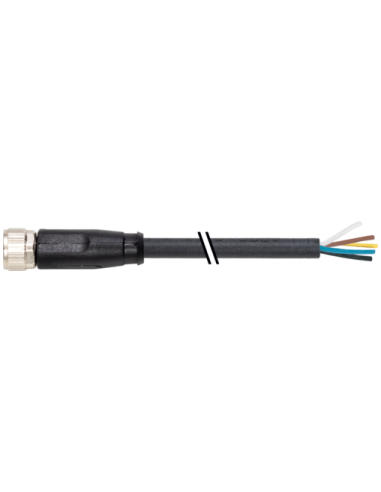

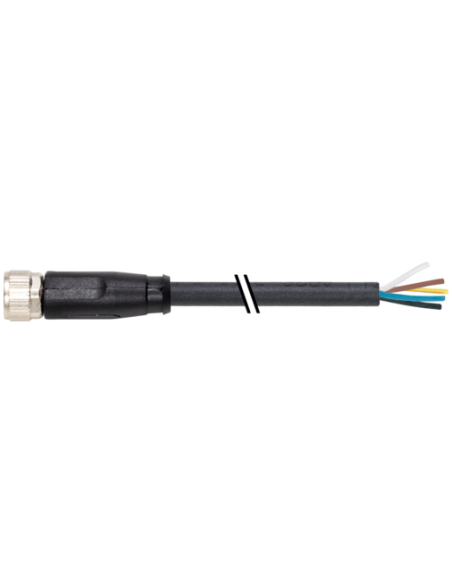

Konektor M8 żeński prosty z wolnym końcem kabla 10 m – 7000-08941-6951000
Konektor M8 żeński prosty z pięcioma pozłacanymi pinami oraz wolnym końcem kabla o długości 10 metrów to wytrzymałe i niezawodne rozwiązanie dla szerokiego zakresu zastosowań w automatyce przemysłowej, sensorach oraz urządzeniach pomiarowych. Złącze wyposażone jest w kodowanie B, co zapewnia pewność połączenia oraz eliminuje możliwości błędnego podłączenia przewodów.
Najważniejsze cechy konektora M8 z przewodem
- Solidna konstrukcja – Obudowa wykonana z odpornego TPU i cynkowego odlewu ciśnieniowego zwiększa wytrzymałość mechaniczną oraz odporność na chemikalia i oleje.
- Stopień ochrony IP67 – Gwarantuje szczelność oraz ochronę przed pyłem i wilgocią, nawet w trudnych warunkach przemysłowych.
- 5-żyłowy kabel – Kabel o przekroju 0,25 mm² zapewnia wydajny przesył sygnałów; zakończony wolnymi końcami umożliwia łatwe i elastyczne dopasowanie do różnych aplikacji.
- Kolorowa identyfikacja żył – Przewody oznaczone kolorami (brązowy, biały, niebieski, czarny, szary) ułatwiają prawidłowe podłączenie według schematu.
- Kompaktowe wymiary złącza – Długość 34 mm, średnica 10 mm, co umożliwia zastosowanie w ograniczonych przestrzeniach montażowych.
- Wysoka odporność na zginanie – Przystosowany do pracy w ruchomych aplikacjach – aż do 5 milionów cykli gięcia.
Zastosowania i możliwości wykorzystania konektora M8
Konektor M8 żeński prosty z wolnym przewodem znajduje szerokie zastosowanie w środowisku automatyki przemysłowej, systemach kontroli maszyn, instalacjach czujników, robotyce, przemyśle spożywczym (dzięki odporności na oleje i chemikalia) oraz w sektorze transportu i logistyki. Kodowanie B oraz wysoka odporność na warunki zewnętrzne umożliwiają wykorzystanie go w miejscach narażonych na drgania, zachlapanie czy zapylenie. Dzięki prostemu wyprowadzeniu kabla oraz solidnemu mocowaniu jest szczególnie polecany do aplikacji wymagających częstego podłączania i odłączania urządzeń.
Dlaczego warto wybrać konektor M8 z przewodem 5-żyłowym?
- Uniwersalność zastosowania – Kompatybilny z wieloma standardami przemysłowymi, w tym normą DIN EN 61076-2-104 (M8).
- Bezpieczeństwo połączenia – Pozłacane styki zapewniają długotrwałą i niezawodną transmisję sygnałów elektrycznych.
- Elastyczny montaż – Możliwość dostosowania długości kabla oraz łatwość instalacji w trudno dostępnych miejscach.
- Trwałość – Konstrukcja przystosowana do minimum 100 cykli wtykowych, odporność na drgania oraz zabezpieczenie przeciwwstrząsowe.

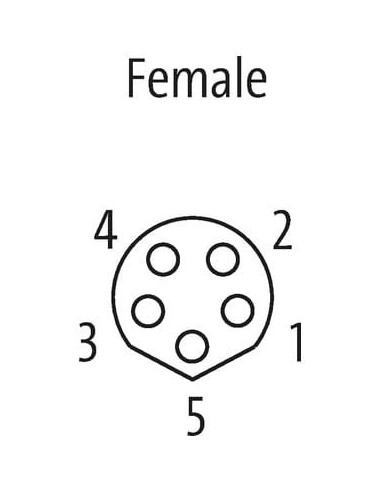

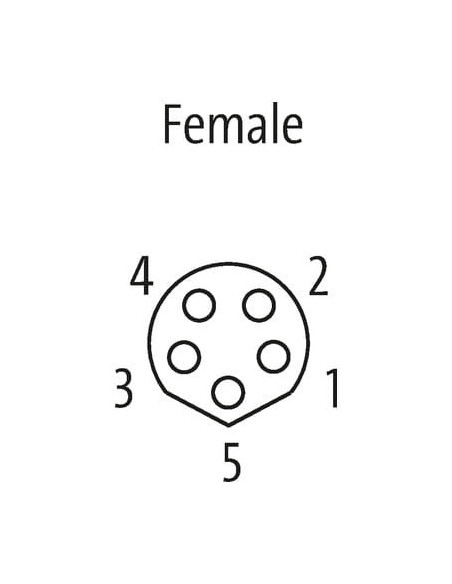

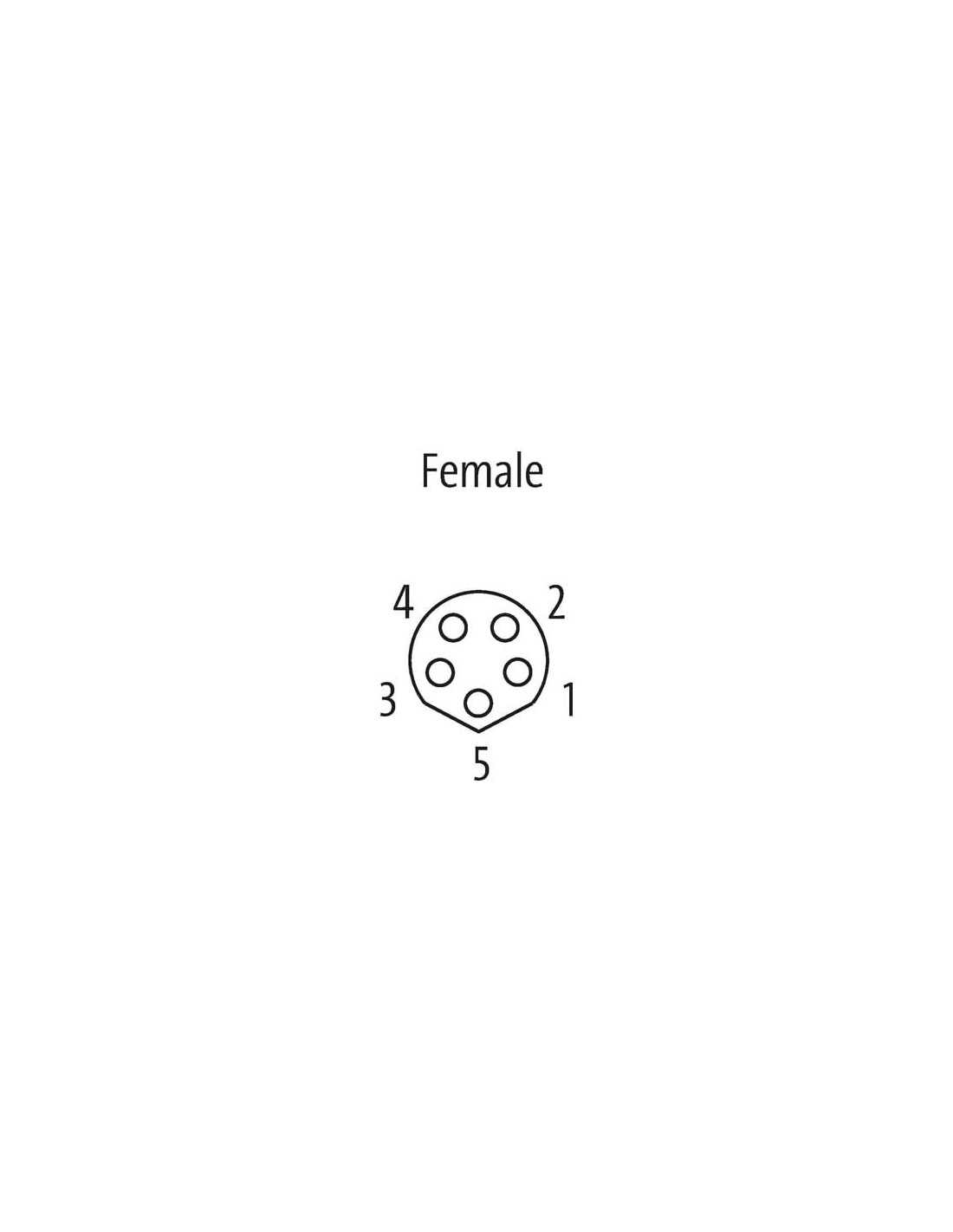

Typowa kolorystyka oraz schemat połączeń konektora M8 żeńskiego
Schemat pinów:
1 – brązowy (BN)
2 – biały (WH)
3 – niebieski (BU)
4 – czarny (BK)
5 – szary (GY)
Wytrzymałość i parametry środowiskowe
Konektor M8 żeński prosty przystosowany jest do pracy w zakresie temperatur od -25°C do +80°C (praca stała), oferując pewność działania w typowych warunkach przemysłowych – również w ruchu (do 3 m/s, promień gięcia 7,5 x Ø kabla). Kabel wykonany z wytrzymałego PUR z izolacją przewodów PP jest odporny na ścieranie, promieniowanie UV, działanie ognia, oleje oraz wiele substancji chemicznych.
Podsumowanie – kluczowe zalety konektora M8 5-pin z B-kodowaniem i kablem
- Wysoki stopień ochrony (IP67)
- Odporność na chemikalia i oleje
- Elastyczność instalacji i uniwersalność zastosowania
- Trwałość i niezawodność
- Długość kabla 10 m – możliwość łatwego doprowadzenia sygnałów i zasilania na duże odległości w maszynach i liniach produkcyjnych.
