M12, 5-piny
Żeński proste
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 243 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 do kabla 5-pinowego – Przewód PUR 10m, kod 7000-13221-2431000
Konektor M12 z przewodem o długości 10 metrów to rozwiązanie dedykowane profesjonalnym systemom automatyki przemysłowej, technologii maszyn i urządzeń, linii produkcyjnych oraz aplikacjom, w których kluczowa jest pewność połączenia i wysoka odporność mechaniczna. Prezentowany przewód zakończony jest prostą, żeńską wtyczką M12 o pięciu pinach i klasycznym kodowaniu A. Solidna, ekranowana konstrukcja z przewodem typu PUR zapewnia długotrwałą eksploatację nawet w wymagających warunkach pracy.
Zastosowanie – Konektor M12 z przewodem PUR
Konektory M12 z kablem wykorzystywane są w:
- Automatyce przemysłowej – do podłączania czujników, urządzeń wykonawczych, systemów sterujących
- Budowie maszyn i robotyce – gwarantują szybki, łatwy i bezpieczny montaż
- Technologii procesowej – zapewniają szczelność oraz odporność na media chemiczne i oleje
- Systemach transportowych – przewód odporny na zginanie i ścieranie
- Instalacjach i systemach sterowania – jako przewód sygnałowy, zasilający lub komunikacyjny
Wytrzymała i bezpieczna konstrukcja
Solidna obudowa konektora M12 została wykonana z odpornego na uszkodzenia mechaniczne i chemiczne tworzywa sztucznego. Specjalny płaszcz z wysokiej jakości materiału PUR (poliuretan) zabezpiecza przed ścieraniem, wilgocią, działaniem smarów i olejów, a także gwarantuje dużą odporność na zginanie i drgania. Konektor wyposażony jest w opaskę kodującą, zapewniającą właściwe pozycjonowanie podczas montażu, oraz ekranowanie chroniące sygnał przed zakłóceniami elektromagnetycznymi.
Standardy i zgodność – Gwarancja niezawodności
Produkt spełnia normę DIN EN 61076-2-101 (M12), co potwierdza kompatybilność z urządzeniami w standardzie przemysłowym. Stopień ochrony IP65, IP66K oraz IP67 umożliwia użytkowanie w trudnych warunkach środowiskowych, przy podwyższonej wilgotności i zapyleniu. Konektor jest odporny na uderzenia, wibracje oraz krótkotrwałe zanurzenie w wodzie.
Zalety przewodu M12 z ekranowaniem
- 5 przewodów sygnałowych – możliwość transmisji sygnałów cyfrowych, analogowych oraz zasilania
- Struktura przewodu PUR – wysoka wytrzymałość oraz elastyczność w instalacji stacjonarnej i ruchomej
- Ekranowanie – skuteczna ochrona sygnałów przed zakłóceniami
- Wysoka odporność na czynniki chemiczne, oleje i płomień (IEC 60332-2-2, UL 1581 FT2)
- Wytrzymałość na zginanie – do 5 milionów cykli w aplikacjach C-track
- Dopuszczalna temperatura pracy od -40°C do 90°C (kabel), -25°C do 85°C (konektor)
- Prosty montaż z zabezpieczeniem przed odkręceniem i przeciwwstrząsowym

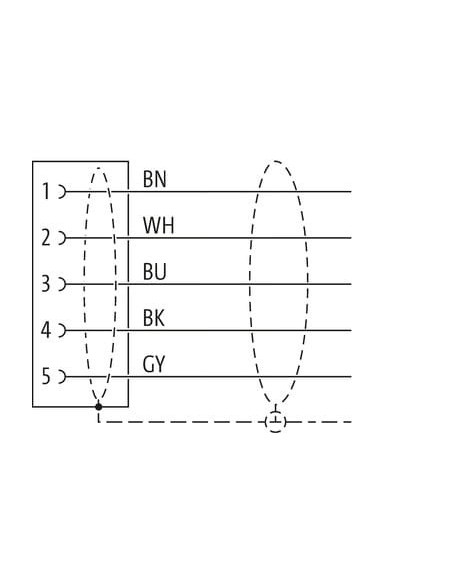

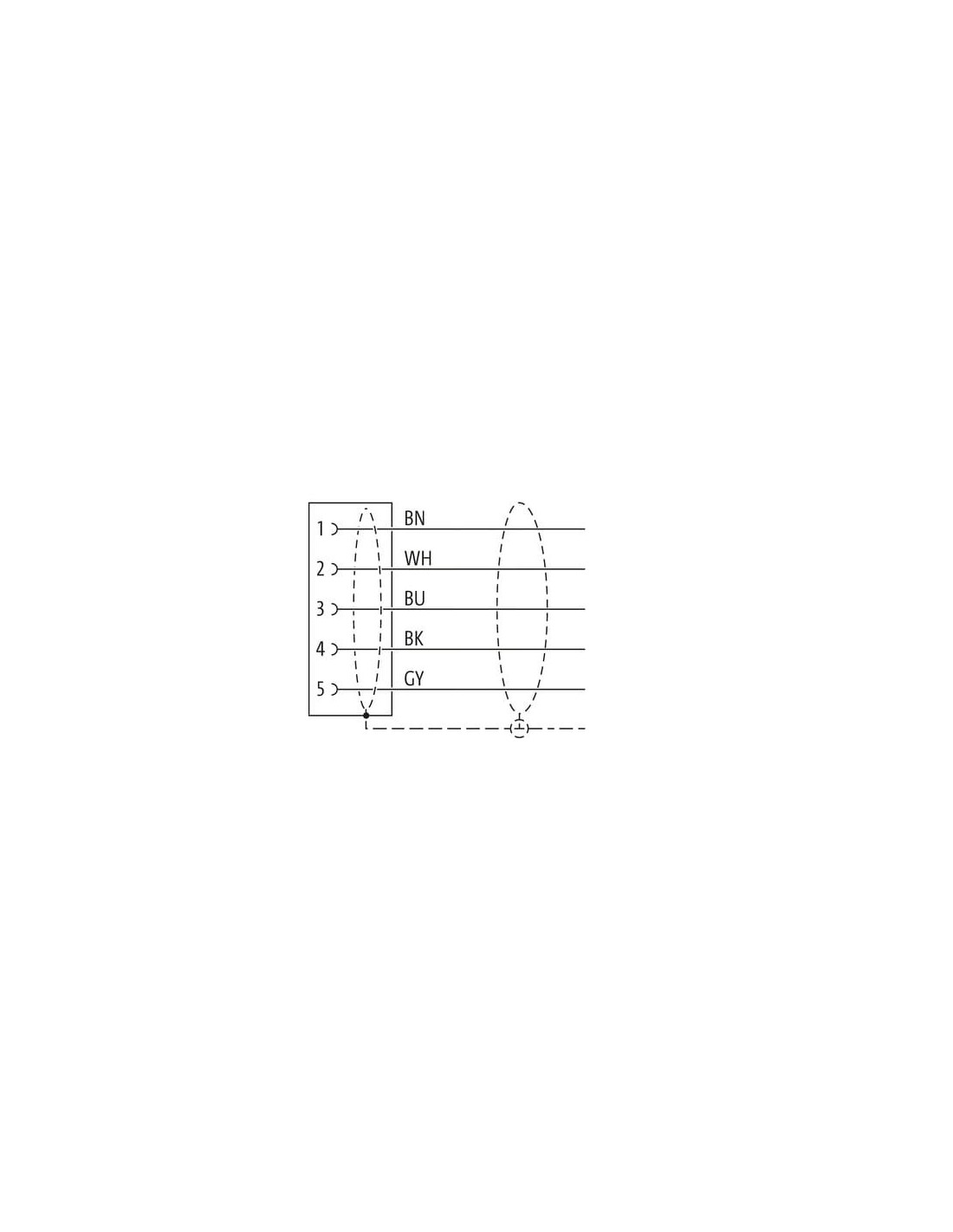

Przewody kolorowe – kodowanie i schemat połączeń
Przewód zawiera 5 przewodów o izolacji w kolorach: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), zgodnie z uznanymi schematami połączeń złącza M12. Schemat pomaga w szybkiej identyfikacji i pewnym podłączeniu przewodów.
Typowy sposób montażu oraz instalacji
Złącze M12 z przewodem można instalować poprzez włożenie i przykręcenie (SW13 – klucz do dokręcenia). Końcówka przewodu jest fabrycznie przygotowana do dalszego podłączenia, np. zarobienia w szafie sterowniczej lub podłączenia do urządzenia. Kabel sprawdzi się zarówno w układach stałych, jak i tam, gdzie występuje ruch i wymagana jest odporność na zginanie (giętki kabel PUR).
Konektor M12 – dane ogólne
- Długość kabla: 10 metrów
- Liczba pinów: 5 (żeńskie)
- Typ przewodu: PUR, ekranowany
- Prąd roboczy na styk: do 4,5 A
- Montaż: włożony, przykręcony, z zabezpieczeniem przeciwwstrząsowym
- Normy: DIN EN 61076-2-101 (M12), zgodność cURus
Konektor M12 z przewodem 10m, kod 7000-13221-2431000 to sprawdzony element instalacji przemysłowych, zapewniający niezawodne, trwałe i odporne na zakłócenia połączenia w automatyce i budowie maszyn.
