Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 035 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

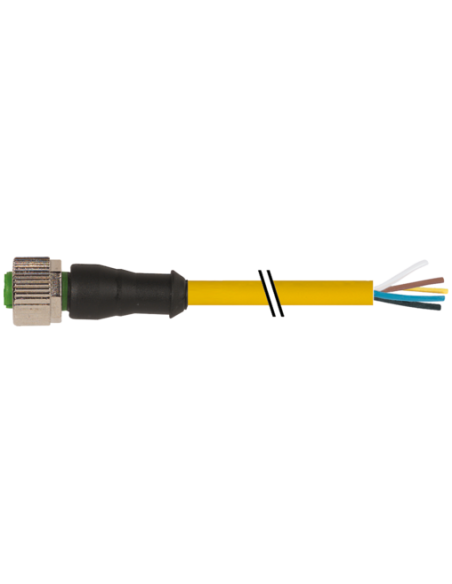

Konektor M12 żeński prosty z wolnym kablem 5-pin 10m – 7000-12241-0351000
Konektor M12 żeński prosty z wolnym końcem kabla to uniwersalne i niezawodne rozwiązanie do zastosowań przemysłowych i automatyki. Dzięki swojej budowie i wytrzymałości jest szeroko wykorzystywany w środowiskach o wysokich wymaganiach technicznych, zapewniając stabilność oraz bezpieczeństwo transmisji sygnału i zasilania.
Główne zalety konektora M12 z przewodem 10 m
- Wysoka odporność mechaniczna i chemiczna – obudowa wykonana z tworzywa sztucznego, powlekana niklem, wyposażona w uszczelkę FKM oraz przewód w osłonie PUR.
- Stopnie ochrony IP65, IP66K, IP67 – idealny do pracy w warunkach o dużym zapyleniu, wilgotności oraz narażenia na działanie olejów i środków chemicznych.
- Pięciopinowe złącze z kodowaniem A – szerokie możliwości zastosowań w przesyle sygnałów i zasilania w automatyce przemysłowej.
- Długi kabel – 10 metrów – pozwala na wygodne prowadzenie instalacji nawet w rozbudowanych liniach produkcyjnych czy maszynach.
- Możliwość pracy w szerokim zakresie temperatur – od -25°C do 85°C (w zależności od jakości kabla nawet od -40°C).
- Elastyczność instalacji – specjalna konstrukcja ułatwia prosty montaż oraz zapewnia wysoki poziom ochrony przed wstrząsami i drganiami.
- Brak ołowiu, kadmu, halogenów i silikonu – gwarancja bezpieczeństwa również w aplikacjach o wysokich wymaganiach środowiskowych.
Budowa i przewodność – szczegóły techniczne przewodu

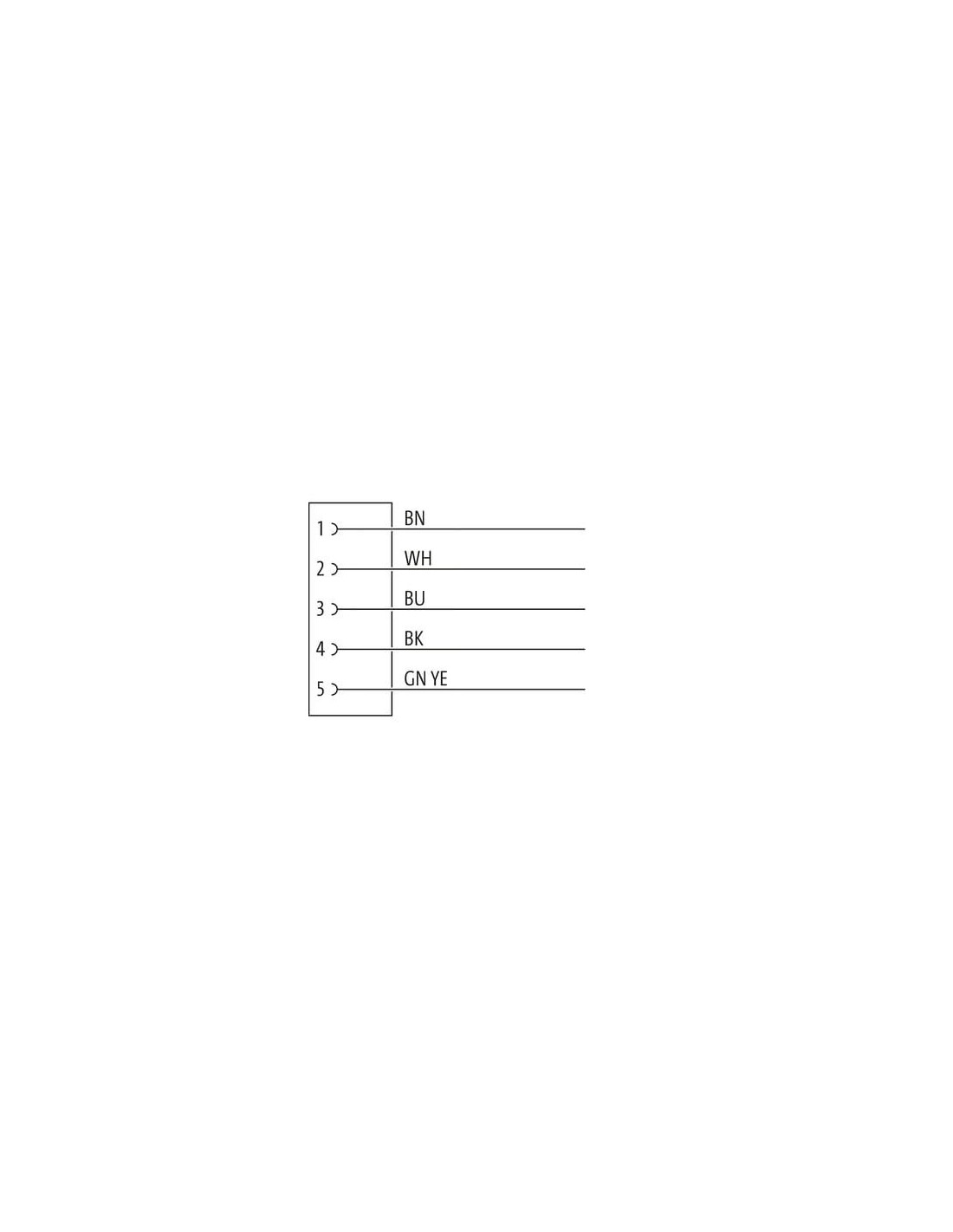

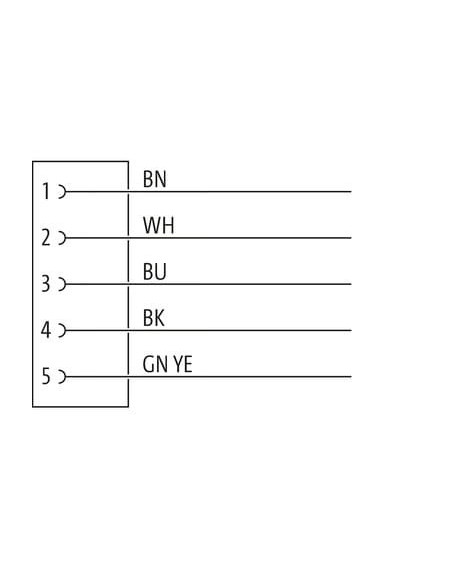

Konektor M12 wyposażony jest w pięć przewodów (BN-brązowy, WH-biały, BU-niebieski, BK-czarny, GN YE-zielono-żółty), skrętkę miedzianą klasy 6 o przekroju 0,34 mm². Izolacja wykonana jest z PP, natomiast płaszcz kabla z wytrzymałego PUR o wysokiej odporności na ścieranie.
Długość kabla: 10 metrów. Wtyk prosty M12 z gwintem M12 x 1 zapewnia kompatybilność z większością czujników, urządzeń pomiarowych oraz układów wykonawczych wykorzystywanych w automatyce przemysłowej.
Typowe zastosowania konektora M12 z wolnym kablem
- Automatyka przemysłowa – łączenie czujników, siłowników oraz systemów sterowania PLC.
- Robotyka – przesył sygnałów z/do urządzeń ruchomych lub modułów manipulacyjnych.
- Budowa maszyn – zasilanie i komunikacja w liniach produkcyjnych oraz montażowych.
- Przemysł spożywczy, chemiczny, motoryzacyjny – instalacje wymagające odporności na wilgoć, oleje i drgania.
- Systemy bezpieczeństwa i monitoringu – szybkie i pewne połączenia sensoryczne.
Dlaczego warto wybrać konektor M12 z wolnym końcem?
Wybór konektora M12 żeńskiego prostego z kablem 10 m to gwarancja odporności na trudne warunki przemysłowe oraz trwałość w intensywnej eksploatacji. Produkt wyróżnia się łatwym montażem, elastycznością instalacyjną oraz uniwersalnością zastosowań w rozmaitych obszarach automatyki, robotyki i przemysłu.
Złącze M12 o kodowaniu A i pięciu pinach stanowi niezawodne połączenie elektryczne w środowiskach wymagających skutecznej ochrony przed pyłem, wilgocią i agresywnymi mediami.
Montaż i uwagi instalacyjne
- Strain relief – zabezpieczyć konektor przed obciążeniami mechanicznymi, np. stosując opaski kablowe.
- Bending radius – przestrzegać minimalnych promieni zgięcia kabla, aby nie naruszyć klasy ochrony IP.
- Średnica do peszli: 10 mm – przystosowany do prowadzenia w kanałach instalacyjnych.
Dzięki standaryzowanym złączom i przewodom wysokiej jakości, konektor M12 żeński prosty z wolnym kablem 7000-12241-0351000 stanowi pewny wybór do nowoczesnych aplikacji przemysłowych.
