Dostępny
Żeński proste
M12, 4-piny

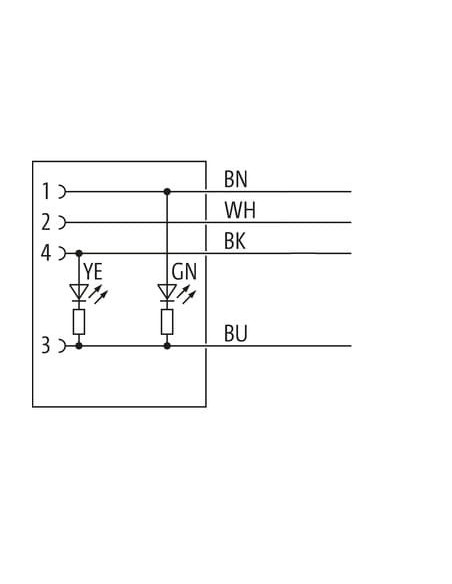

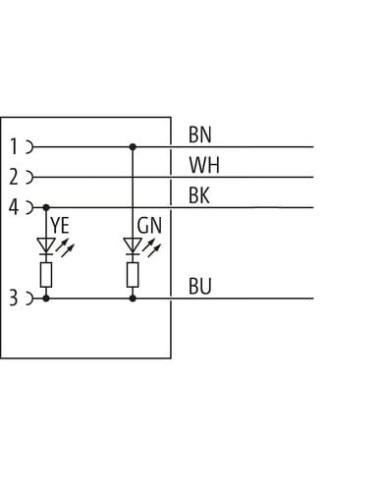

2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym kablem z LED – 7000-12291-6340500
Konektor M12 żeński prosty to wysokiej jakości złącze przeznaczone do profesjonalnych zastosowań przemysłowych, automatyki oraz instalacji, gdzie wymagana jest niezawodność połączenia sygnałowego i zasilającego. Produkt o kodzie 7000-12291-6340500 cechuje się kompaktową konstrukcją oraz obecnością czytelnych wskaźników LED (dwie diody, PNP), co ułatwia diagnostykę stanu połączenia.
Zastosowanie konektora M12 żeńskiego prostego z LED
Złącze M12 4-pinowe znajduje szerokie zastosowanie m.in. w:
- Automatyce przemysłowej – podłączanie czujników, siłowników i innych urządzeń sterujących.
- Budowie maszyn i linii produkcyjnych.
- Systemach transportowych i robotyce.
- Układach instalacji elektrycznych i sygnałowych.
- Aplikacjach wymagających wysokiego poziomu szczelności (IP65, IP66K, IP67).
Konektor jest szczególnie polecany wszędzie tam, gdzie istotna jest szybka identyfikacja stanu połączenia dzięki zastosowanym diodom LED oraz prosty montaż.
Wytrzymałość i niezawodność – zalety złącza M12 żeńskiego z wolnym końcem kabla
Konstrukcja złącza opiera się na gwincie M12 x 1 ze standardowym kodowaniem A, co gwarantuje kompatybilność z większością popularnych systemów przemysłowych.
Obudowa wykonana z wytrzymałego tworzywa PUR zapewnia odporność chemiczną, na oleje i promieniowanie UV. Dzięki klasie szczelności IP65, IP66K oraz IP67 konektor chroniony jest przed pyłem, wodą oraz silnymi strumieniami czy zanurzeniem.
Złącze posiada czterożyłowy kabel o długości 5 metrów, cechujący się wysoką giętkością i trwałością, dzięki czemu sprawdzi się w dynamicznych aplikacjach wymagających częstych ruchów lub skręcania.
- Styk pozłacany – zapewnia długotrwałe, stabilne połączenie i zwiększoną odporność na korozję.
- Solidność połączenia – metalowa nakrętka oraz zabezpieczenie przeciwwstrząsowe.
- Odporność na czynniki chemiczne – potwierdzona normami DIN EN ISO oraz UL.
- Diagnostyka przez diody LED – natychmiastowa informacja o stanie zasilania i sygnału.
Typowa specyfikacja techniczna konektora M12 LED 4-pin
Konektor spełnia międzynarodowe normy i został zaprojektowany zgodnie z DIN EN 61076-2-101 (M12). Dzięki przewodowi wykonanym z bezołowiowych oraz bezhalogenowych materiałów konektor jest przyjazny dla środowiska i zgodny z rygorystycznymi wymaganiami przemysłu spożywczego i chemicznego.
- Prąd roboczy na styk: do 4 A.
- Napięcie robocze: 18–30 V DC.
- Przekrój przewodów: 0,34 mm².
- Materiał przewodnika: Skrętka miedziana, goła.
- Dopuszczalne temperatury pracy: od -25 do +85°C (konektor), od -40 do +90°C (kabel w stanie stałym).
- Wymiary złącza: długość 38 mm, średnica 15 mm.
Możliwości konfiguracji i montażu konektora M12 żeńskiego
Prosty system montażu umożliwia szybkie i bezproblemowe podłączenie. Końcówka kabla (wolny koniec) przeznaczona jest do własnej aranżacji pod konkretne potrzeby instalacji. Konektor wyposażono w zabezpieczenie przeciwwstrząsowe, co gwarantuje trwałość połączenia również w aplikacjach o wysokim natężeniu drgań. Długość kabla może być modyfikowana na zamówienie.
Produkt jest gotowy do użycia zarówno w nowych instalacjach, jak i przy serwisowaniu już istniejących systemów, w których wymagane są niezawodne złącza sygnałowe lub zasilające zgodne ze standardem M12.
