Dostępny
Żeński kątowe
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

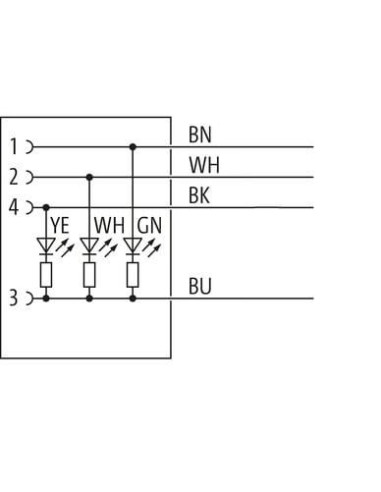

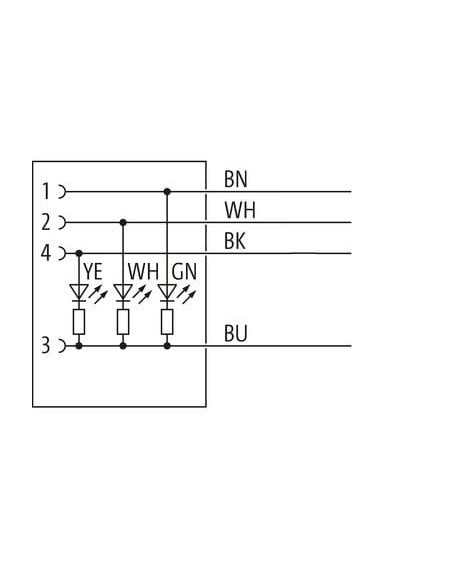

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

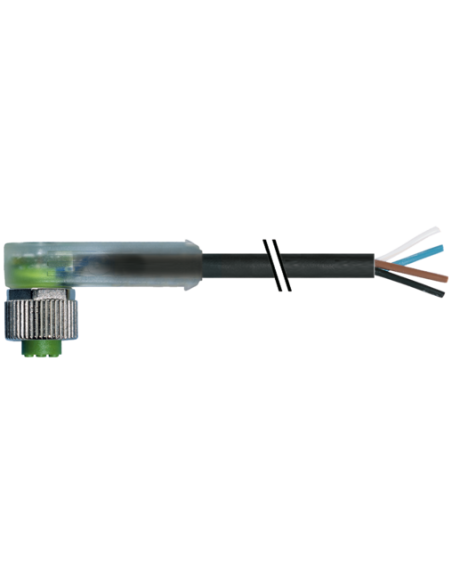

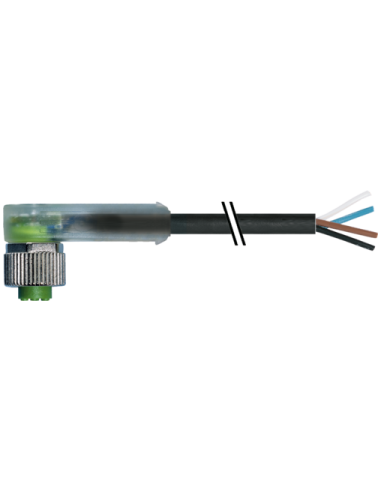

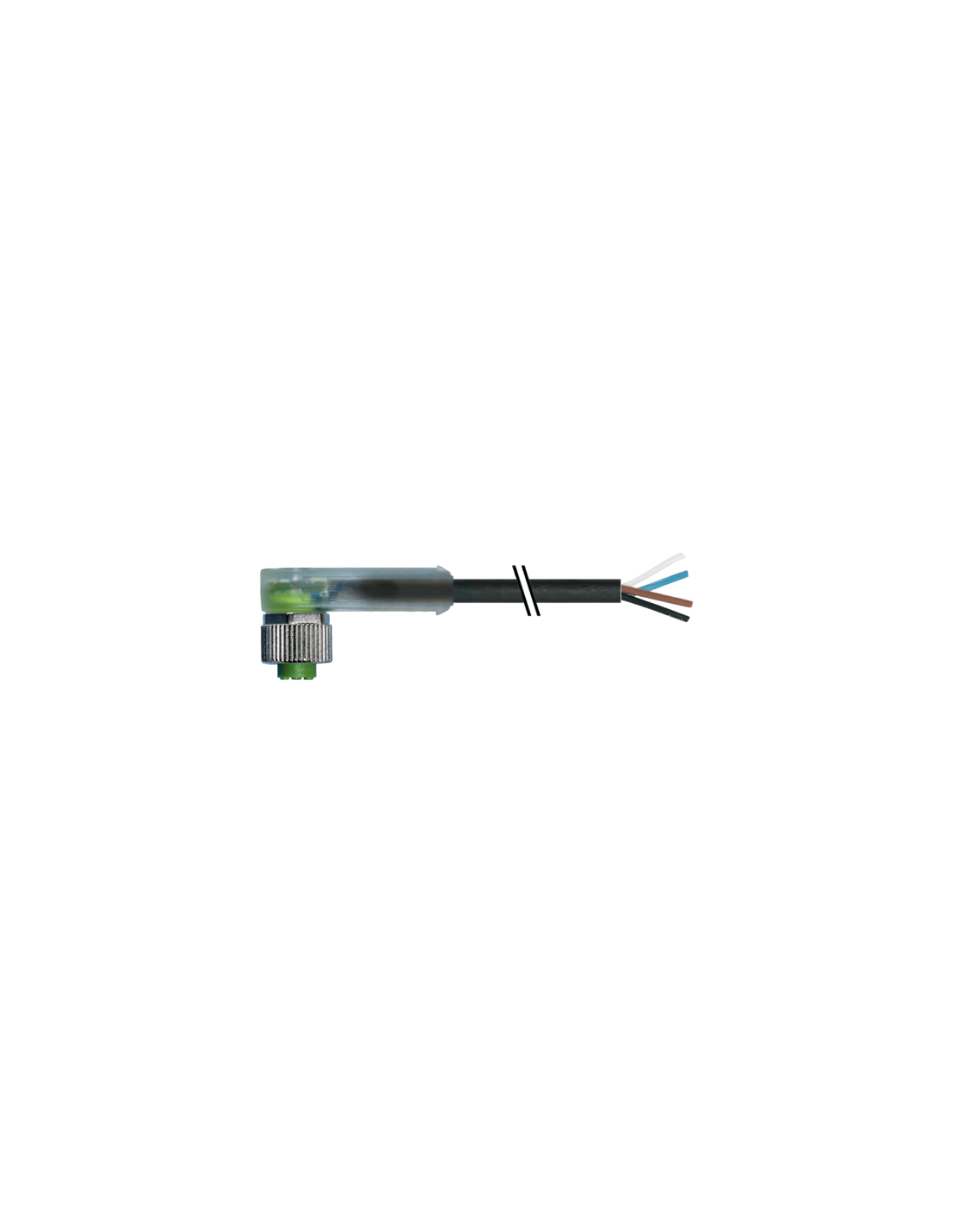

Konektor M12 żeński katowy z LED – wysoka niezawodność w aplikacjach przemysłowych
Konektor M12 żeński, katowy z LED z wolnym kablem (kod produktu: 7000-12421-6340200) to specjalistyczne rozwiązanie dedykowane do zastosowań w trudnych warunkach przemysłowych i automatyce. Dzięki obecności czytelnych wskaźników LED oraz wysokiemu stopniowi ochrony IP65, IP66K i IP67, konektor gwarantuje niezawodność działania oraz bezpieczeństwo w wymagających środowiskach roboczych.
Zastosowanie konektora M12 – szerokie możliwości wykorzystania
Złącze M12 z wolnym końcem kabla sprawdza się w wielu aplikacjach, szczególnie w sytuacjach, gdzie wymagana jest szybka i pewna komunikacja sygnałowa lub zasilanie urządzeń. Typowe zastosowania obejmują:
- Automatyka przemysłowa – podłączanie czujników i siłowników
- Maszyny i linie produkcyjne – sygnalizacja stanów roboczych
- Budowa maszyn – układy bezpieczeństwa
- Transport i logistyka – urządzenia mobilne
Najważniejsze cechy konektora M12 katowego z LED
Produkt wyróżnia się m.in. wysoką odpornością mechaniczną, szczelnością oraz zastosowaniem materiałów o podwyższonej odporności chemicznej i na oleje (PUR). Dzięki 4-pinowemu złączu oraz wyraźnym diodom LED sygnalizacyjnym (biała, zielona, żółta), możliwy jest szybki odczyt stanu pracy podłączonych urządzeń, szczególnie w trudno dostępnych miejscach.
- Kątowa konstrukcja konektora – ułatwiony montaż nawet w ograniczonej przestrzeni
- Pozłacane styki zapewniające wysoką przewodność i odporność na korozję
- Wolny koniec kabla – łatwa integracja z istniejącymi instalacjami i rozdzielniami
- Przewód PUR odporny na ścieranie, promieniowanie UV oraz działanie substancji chemicznych
- LED PNP – szybka diagnostyka i łatwa kontrola stanu bez dodatkowych urządzeń
Parametry techniczne i wytrzymałość – zgodność z normami branżowymi
Konektor spełnia wymagania normy DIN EN 61076-2-101 (M12), co gwarantuje bezpieczeństwo użytkowania oraz kompatybilność z szeroką gamą urządzeń dostępnych na rynku. Dzięki wytrzymałej konstrukcji, złącze przystosowane jest do intensywnej eksploatacji w środowiskach o podwyższonym poziomie wibracji oraz narażeniu na zalania.
Korzyści płynące z zastosowania konektora M12 z LED
Zastosowanie tego typu złącza umożliwia realizację nowoczesnych, bezpiecznych i wydajnych instalacji, pozwalających na optymalizację procesów produkcyjnych oraz szybką diagnostykę potencjalnych usterek. Wybierając model M12 żeński katowy z LED, zyskuje się pewność długotrwałej, bezawaryjnej pracy oraz łatwości obsługi i montażu.
- Możliwość pracy w szerokim zakresie temperatur (-25°C do +85°C)
- 4 piny i kodowanie typu A – uniwersalność połączeń
- Trwała powłoka niklowana oraz blokada wykonana z cynkowego odlewu ciśnieniowego
- Wysoka odporność na płomienie, UV, oleje i benzynę
- Elastyczny przewód umożliwiający zastosowanie w ruchomych aplikacjach (C-Track, skręcanie)
Konektor M12 żeński katowy – uniwersalne rozwiązanie do automatyki i nie tylko
Rozwiązanie dedykowane wymagającym aplikacjom w środowiskach przemysłowych, systemach automatyki, robotyce oraz wszędzie tam, gdzie niezawodność, szczelność i trwałość mają kluczowe znaczenie. Wysoka jakość wykonania, wszechstronność zastosowań oraz łatwość integracji sprawiają, że konektor M12 katowy z LED jest uniwersalnym wyborem dla nowoczesnych instalacji przemysłowych.
