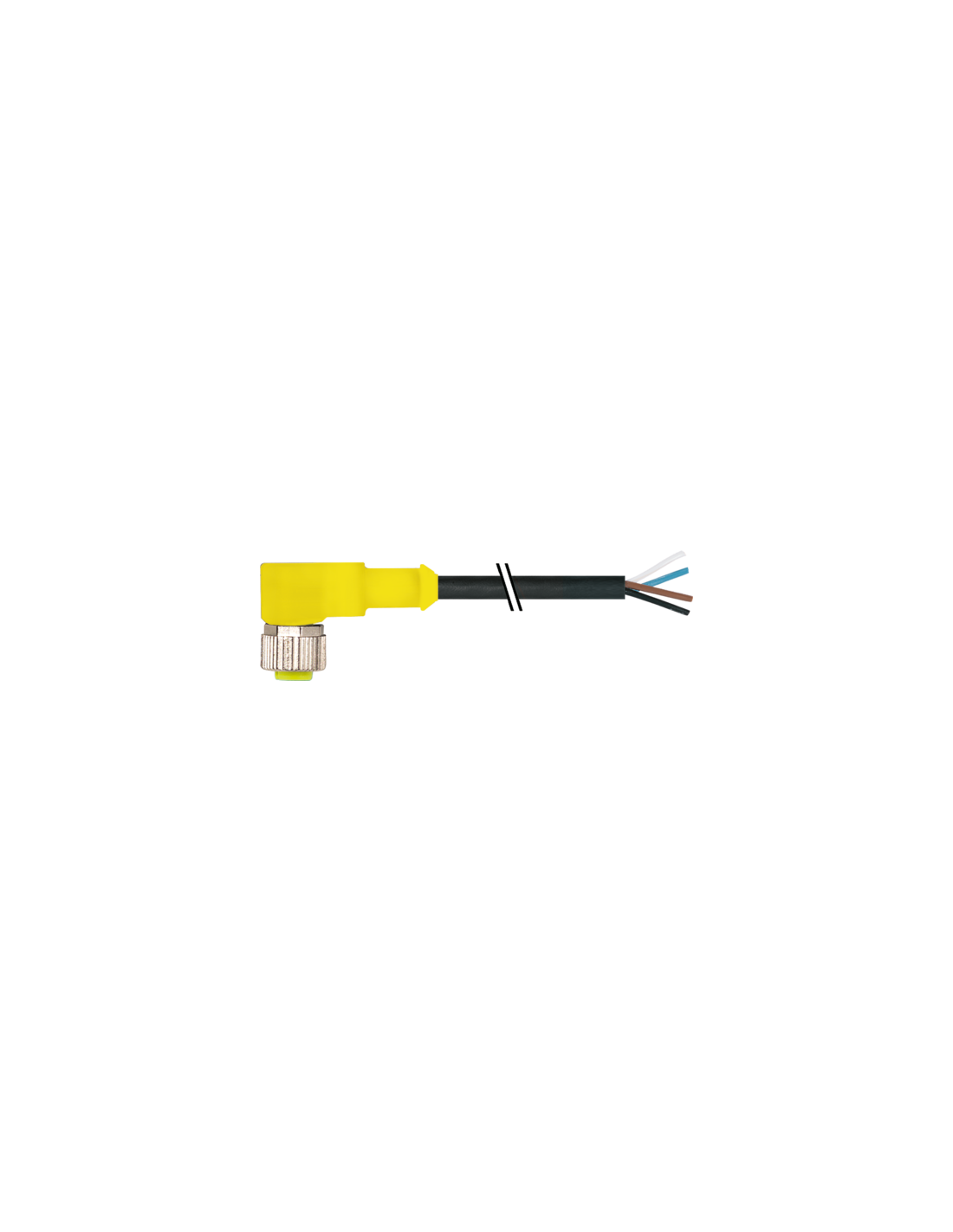

Żeński kątowe
M12, 4-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

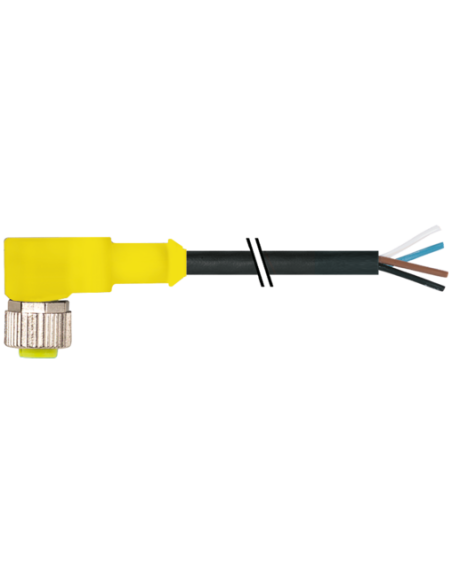

Złącze M12 żeńskie 90° o numerze katalogowym 7357-12341-6541000 to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w wymagających warunkach przemysłowych. Kątowa konstrukcja 90° znacznie ułatwia montaż w trudno dostępnych miejscach, a trwałe materiały zapewniają odporność na czynniki zewnętrzne oraz obciążenia mechaniczne.
Kabel o długości 10 metrów umożliwia elastyczność montażu oraz swobodę prowadzenia w instalacjach maszyn i urządzeń przemysłowych. Właściwy dobór materiałów gwarantuje odporność chemiczną, odporność na oleje oraz ochronę przed odpryskami spawalniczymi. Zastosowane powłoka PUR oraz bezhalogenowe, bezołowiowe i wolne od kadmu izolacje sprawiają, że przewód jest bezpieczny dla środowiska i użytkownika.
Produkt jest przeznaczony do szerokiego zakresu zastosowań:
Gniazdo M12 typu żeńskiego kątowego ze złoconymi stykami oferuje wysoką niezawodność transmisji sygnałów i zasilania. Chroni połączenia przed wpływem kurzu, wilgoci i zabrudzeń oraz zapewnia odpowiednią stabilność w miejscach narażonych na wibracje.
Połączenie wymaga przestrzegania odpowiednich promieni gięcia oraz zastosowania środków, takich jak opaski zaciskowe, w celu zabezpieczenia przed nadmiernymi siłami mechanicznymi. Kabel oraz złącze spełniają wysokie wymagania dotyczące temperatury pracy (od -25°C do 85°C dla złącza, do -40°C dla przewodu) oraz odporności na warunki przemysłowe.
Istnieje możliwość zamówienia innych długości kabli na życzenie, co pozwala idealnie dostosować produkt do specyfiki danej aplikacji. Niewątpliwą zaletą jest uniwersalność oraz łatwość integracji z istniejącymi instalacjami. Złącze i kabel umożliwiają szybkie, niezawodne oraz bezpieczne podłączenie zasilania lub sygnałów sterujących w automatyce przemysłowej.
