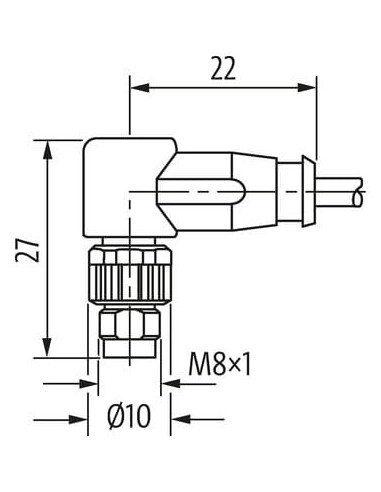

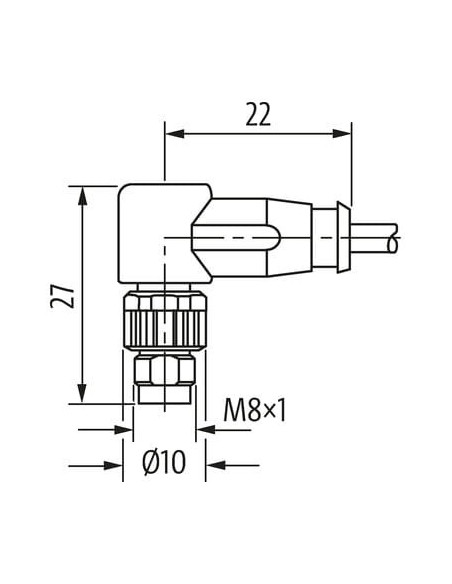

Męski 90°

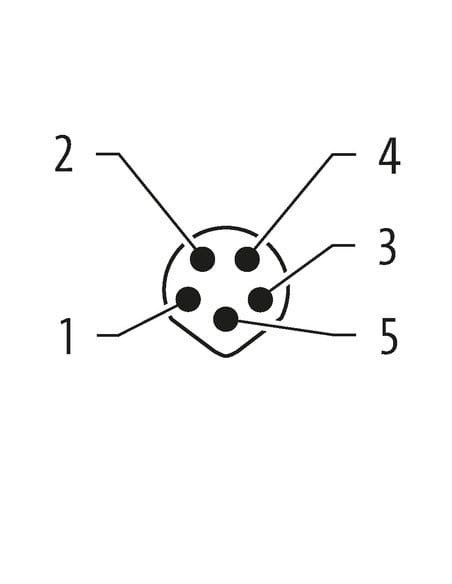

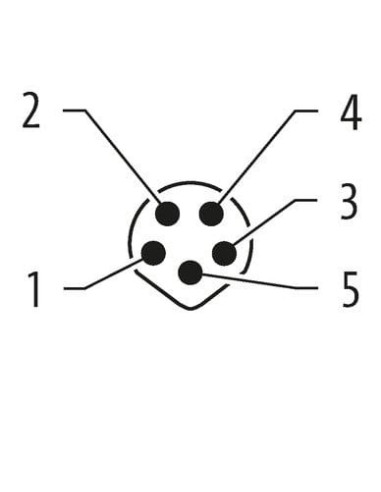

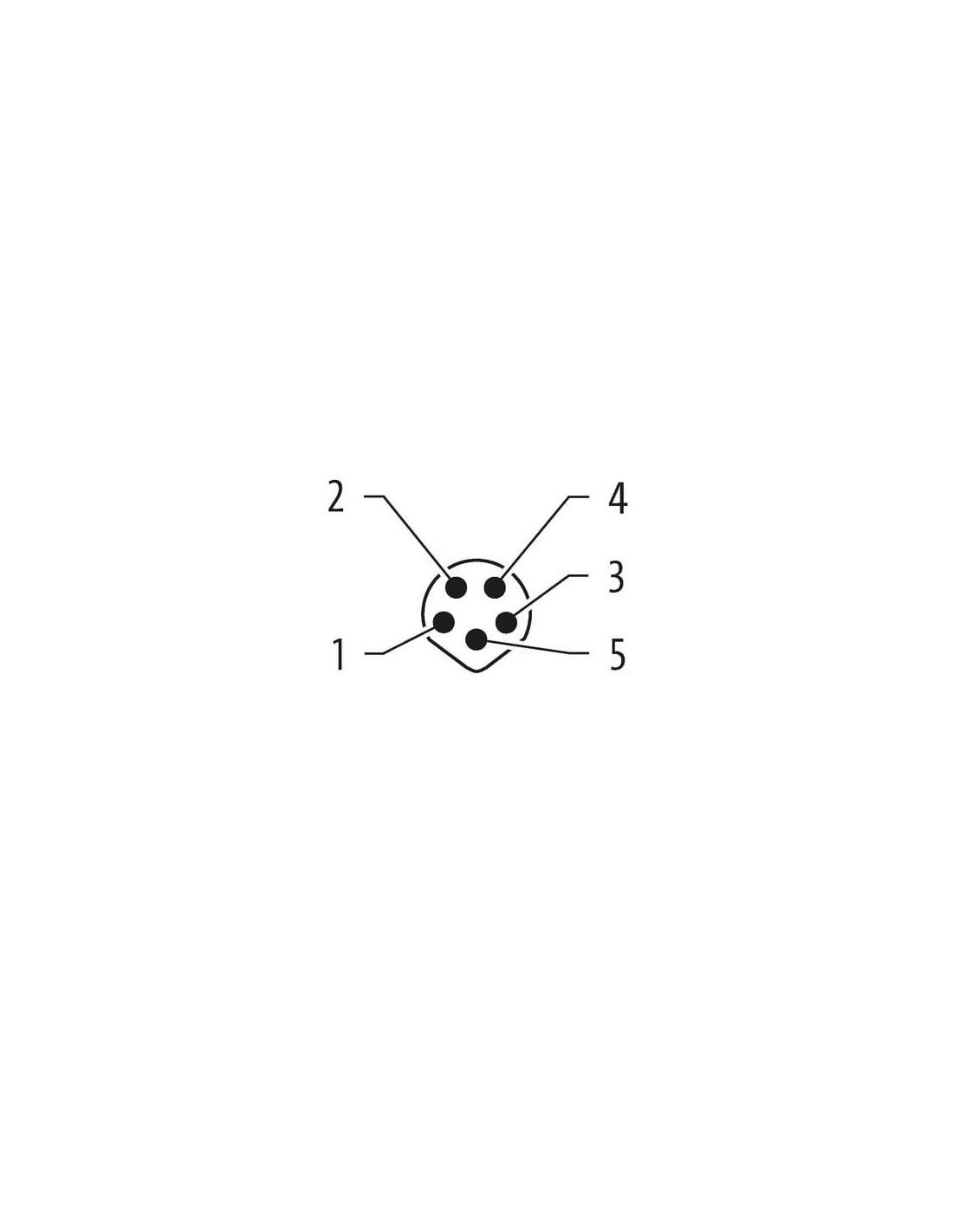

M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

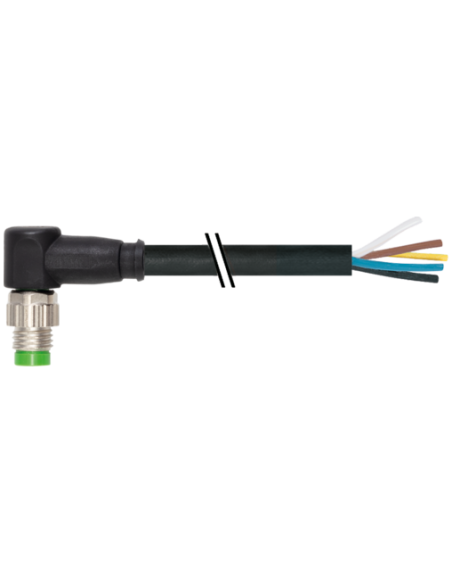

Złącze M8 męskie 90° z kablem 3 m – 5 pinów, kodowanie B (7000-08911-6950300)
Złącze M8 męskie 90° na kabel to kompaktowy, wysokiej jakości element przeznaczony do niezawodnych połączeń w systemach automatyki przemysłowej, maszynach oraz instalacjach elektrycznych i sterowniczych. Model 7000-08911-6950300 wyposażony jest w pięć pozłacanych pinów i oferuje wysoki stopień ochrony IP67, co pozwala na bezpieczne użytkowanie nawet w wymagających warunkach środowiskowych.
Konstrukcja i odporność – ergonomia oraz trwałość
Złącze M8 posiada głowicę wykonaną z tworzywa sztucznego TPU, charakteryzującego się doskonałą odpornością chemiczną i na oleje. Dzięki materiałom wysokiej klasy komponent zachowuje swoje właściwości nawet podczas długotrwałej eksploatacji. Pozłacane styki oraz metalowe elementy blokady i śrubowego złącza zapewniają pewny, trwały kontakt oraz podwyższoną odporność na korozję.
- Kątowa wersja 90° – idealna do zastosowań w miejscach o ograniczonej przestrzeni montażowej.
- Obudowa o wysokiej szczelności (IP67) – odporność na kurz i wodę.
- Wytrzymały przewód PUR – zoptymalizowany do pracy w ruchomej instalacji (żywotność powyżej 5 milionów cykli gięcia C-track, wysoka odporność na ścieranie).
- Kodowanie B – zabezpiecza przed błędnym podłączeniem.
Zastosowania złącza M8 męskiego 90°
Złącza M8 typu 7000-08911-6950300 wykorzystywane są powszechnie w następujących branżach:
- Automatyka przemysłowa
- Technika maszynowa i robotyka
- Budowa linii produkcyjnych i montażowych
- Systemy czujników oraz układy rozdzielcze sygnałów
- Instalacje sterownicze i rozdzielcze w halach produkcyjnych
Złącze M8 znalazło zastosowanie wszędzie tam, gdzie wymagane są niezawodne i trwałe połączenia sygnałowe oraz zasilające, również w aplikacjach wymagających elastycznych przewodów i częstych ruchów.
Parametry użytkowe – niezawodność oraz bezpieczeństwo
- Pięć oznaczonych przewodów – ułatwia poprawne podłączenie (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary).
- Wysoka trwałość cykli łączeniowych – minimum 100 cykli gwarantuje długą żywotność złącza.
- Temperatura pracy od -30°C do +80°C – przystosowanie do skrajnych warunków środowiskowych.
- Odporność na płomień, chemikalia i oleje – spełnia wymagania UL 1581, IEC 60332-2-2 oraz DIN EN 60811-404.
Przewaga technologiczna w instalacji
Złącze M8 męskie 90° na kabel zostało zaprojektowane z myślą o szybkim i bezpiecznym montażu, co minimalizuje ryzyko popełnienia błędów oraz skraca czas instalacji. Kątowe wyprowadzenie kabla sprzyja większej ergonomii podczas prowadzenia przewodów w ciasnych przestrzeniach roboczych.
- Śruby montażowe z zabezpieczeniem przeciwwstrząsowym.
- Odpowiednie do aplikacji statycznych i ruchomych – przewód PUR rekomendowany do pracy w łańcuchach kablowych.
- Brak diody LED – brak źródeł dodatkowych zakłóceń sygnału.
Podsumowanie – oferta dla automatyki i przemysłu
Męskie złącze M8 90° na kablu to idealne rozwiązanie dla przemysłu, automatyki oraz instalacji wymagających trwałego, łatwego w montażu i odpornego na czynniki zewnętrzne łącza. Konstrukcja spełniająca surowe normy bezpieczeństwa i odporności pozwala na szerokie zastosowanie w środowiskach przemysłowych oraz w nowoczesnych systemach sterowania i automatyzacji.
