Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

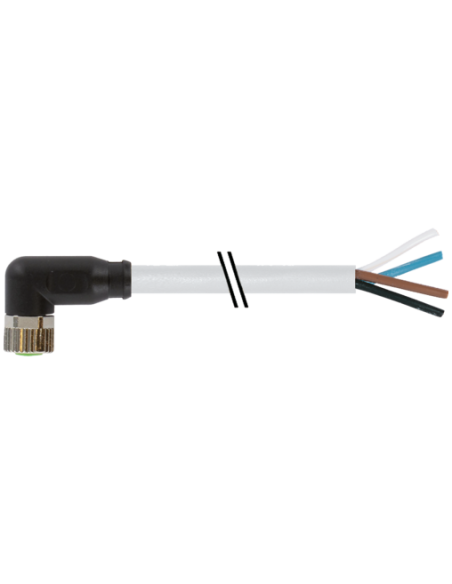

Konektor M8 żeński kątowy z wolnym końcem kabla – 4-pinowy przewód o długości 5 m
Konektor M8 żeński kątowy z wolnym końcem kabla to wysokiej jakości złącze przemysłowe, które doskonale sprawdza się w różnorodnych zastosowaniach automatyki, maszyn i systemów sterowania. Dzięki swojej 4-pinowej konstrukcji oraz solidnym materiałom wykonania jest idealny do łączenia czujników, siłowników oraz innego osprzętu, który wymaga niezawodnych połączeń sygnałowych i zasilania.
Zastosowanie konektora M8 żeńskiego kątowego
- Automatyka przemysłowa – połączenia czujników, siłowników i serwomechanizmów
- Systemy sterowania maszyn, urządzenia pakujące, roboty przemysłowe
- Aplikacje w trudnych warunkach środowiskowych – odporność na pył, wilgoć i wibracje
- Przemysł spożywczy, chemiczny, farmaceutyczny – odporny na działanie olejów i większości chemikaliów
- Automatyka budynkowa, transport, produkcja
Najważniejsze cechy i zalety konektora M8 kątowego
- Pewne i trwałe połączenie – gwint M8 x 1 oraz wytrzymała blokada mechaniczna z odlewu cynkowego
- Klasa szczelności IP65, IP66K, IP67 – doskonale chroni w trudnych warunkach przemysłowych przed wodą, pyłem i innymi zanieczyszczeniami
- Odporny na oleje i chemikalia – obudowa z tworzywa sztucznego, uszczelnienie FKM, kabel z powłoką PVC
- Elastyczny przewód o długości 5 m z czterema żyłami (przekrój 0,25 mm²), co umożliwia łatwą instalację w wielu aplikacjach
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – ułatwiają szybkie podłączenie przewodów zgodnie ze schematem
- Kątowe wyjście przewodu – idealne do instalacji w miejscach o ograniczonej przestrzeni montażowej
- Stabilność elektryczna – prąd do 4A, napięcie do 60V DC
- Norma DIN EN 61076-2-104 (M8) – zgodność ze standardami przemysłowymi
- Łatwa obróbka przewodu – długość cięcia osłony: 20 mm
Typowa budowa złącza i schemat połączeń M8 4-pin
Konektor M8 żeński posiada cztery piny z odpowiednim kodowaniem A. Przewody zakończone są wolnym końcem, co pozwala na indywidualne dopasowanie do potrzeb aplikacji. Schemat połączeń jest zgodny z popularnymi normami przemysłowymi, a czytelne oznaczenia kolorystyczne (BN – pin 1, WH – pin 2, BU – pin 3, BK – pin 4) upraszczają proces instalacji.
Parametry środowiskowe i mechaniczne – gwarancja trwałości
- Szeroki zakres temperatury pracy: od -25°C do +85°C (w zależności od jakości kabla)
- Bardzo dobra elastyczność osłony przewodu – promień zgięcia od 5x do 10x średnicy zewnętrznej, w zależności od rodzaju instalacji
- Wysoka odporność na drgania i czynniki mechaniczne – zaleca się stosowanie opasek zaciskowych w celu zapewnienia odciążenia przewodu
- Nie zawiera szkodliwych substancji: bezołowiowy, wolny od kadmu, FCKW i silikonu
Idealne rozwiązanie dla profesjonalistów
Konektor M8 żeński, kątowy z wolnym końcem kabla o długości 5 metrów to wszechstronne i niezawodne rozwiązanie do zastosowań przemysłowych. Odpowiedni do licznych aplikacji, w których liczy się odporność, szczelność oraz łatwość montażu. Dzięki swojej uniwersalności i wysokiej jakości wykonania znajduje zastosowanie zarówno w nowych instalacjach, jak i podczas serwisowania istniejących układów automatyki przemysłowej.
