Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

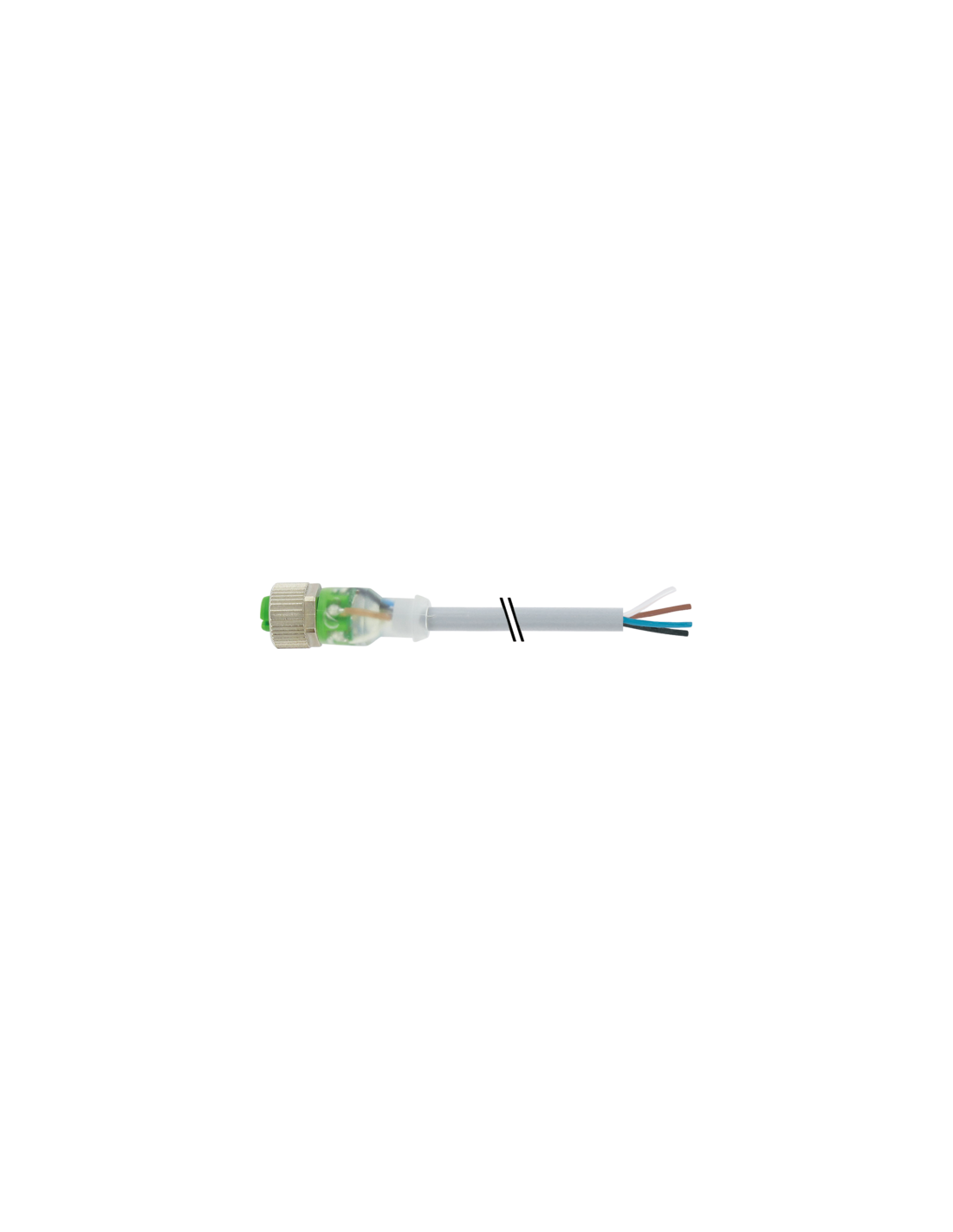

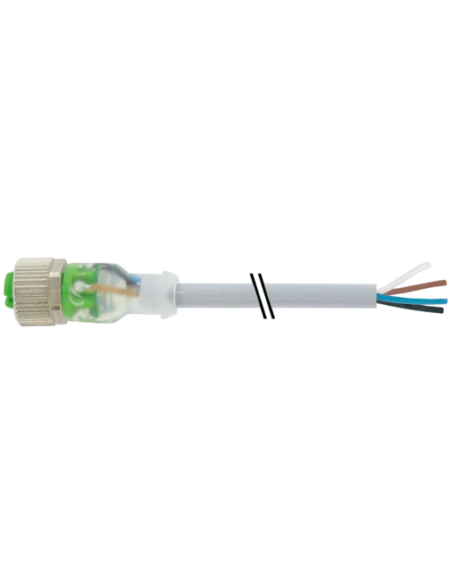

Konektor M12 żeński prosty z LED i wolnym końcem kabla – 7000-12281-2330300
Konektor M12 żeński prosty z diodami LED to wysokiej klasy komponent przeznaczony do połączeń sygnałowych i zasilających w aplikacjach przemysłowych. Produkt wyposażony jest w 4 piny oraz dwa wskaźniki LED (zielony i żółty), które ułatwiają diagnostykę i kontrolę pracy urządzenia.
Zastosowanie konektora M12 z LED
Złącze M12 żeńskie doskonale sprawdza się w automatyce przemysłowej, robotyce oraz systemach sterowania maszyn. Stosowane jest zarówno w przemyśle spożywczym, motoryzacyjnym, jak i w logistyce czy na liniach produkcyjnych, gdzie kluczowe znaczenie mają niezawodność oraz wytrzymałość złącza.
- Podłączanie czujników i siłowników
- Pomiary automatyczne i systemy kontroli procesów
- Instalacje wymagające sygnalizacji stanu za pomocą LED
- Połączenia, gdzie istotna jest szybka diagnostyka
Budowa i trwałość
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego, odpornego na działanie olejów oraz substancji chemicznych. Nakrętka radełkowana (metalowa, niklowana) oraz elementy stykowe pozłacane zapewniają pewny i stabilny kontakt nawet podczas intensywnej eksploatacji. Zaleca się indywidualne sprawdzenie odporności materiałów przy zastosowaniu w środowisku o wysokiej agresywności chemicznej.
Kabel PUR – odporność i elastyczność
Kabel o długości 3 m wyposażony jest w wytrzymałą powłokę z PUR (poliuretan), co czyni go odpornym na ścieranie, skręcanie oraz wielokrotne zginanie. Przewód nadaje się do zastosowań ruchomych oraz stacjonarnych, zachowując wysoką trwałość również w wymagających warunkach przemysłowych (odporność na promieniowanie UV, oleje, benzynę oraz płomień).
- Praca w zakresie temperatur od -40°C do 90°C
- Bardzo dobra odporność mechaniczna
- Brak związków kadmu, ołowiu, FCKW, silikonu oraz halogenów
Bezpieczeństwo i niezawodność połączeń M12
Poziom ochrony IP65, IP66K, IP67 zapewnia wysoką odporność na pył, wodę oraz wstrząsy, dzięki czemu złącze nadaje się do zastosowań w trudnych warunkach przemysłowych i na zewnątrz budynków. Dodatkowe zabezpieczenie przeciwwstrząsowe gwarantuje niezawodność pracy nawet w przypadku dużych obciążeń mechanicznych.
Konektor M12 – Diody LED jako wskaźnik stanu

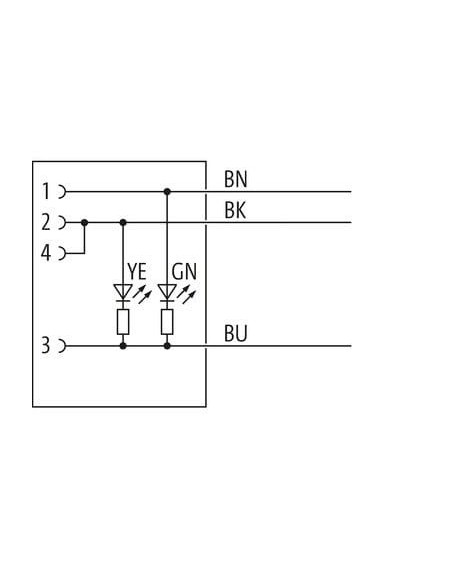

Wbudowane diody LED (zielona i żółta) ułatwiają lokalizację sygnałów oraz diagnostykę usterek, pozwalając na szybkie wykrycie nieprawidłowości w działaniu podłączonego układu. Diody wykazują wysoką trwałość oraz są zgodne z typową sygnalizacją PNP.
Główne zalety konektora M12 żeńskiego z wolnym końcem kabla
- Szybka i łatwa instalacja – złącze umożliwia szybkie podłączenie i bezpieczne mocowanie (śruba M12 x 1, rozwartość klucza SW13)
- Uniwersalność zastosowania – kompatybilność z najpopularniejszymi systemami przemysłowymi, normy DIN EN 61076-2-101
- Widoczność sygnałów dzięki LED – łatwiejszy serwis i diagnostyka w każdym środowisku
- Wysoka jakość użytych materiałów – przewód oraz złącze wykonane z trwałych i odpornych na chemikalia surowców
- Bezpieczeństwo – wysoki poziom ochrony hermetycznej oraz odporności na zakłócenia i przepięcia
Konektor M12 żeński prosty z LED znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych wymagających niezawodnych i łatwych w diagnostyce połączeń elektrycznych.
