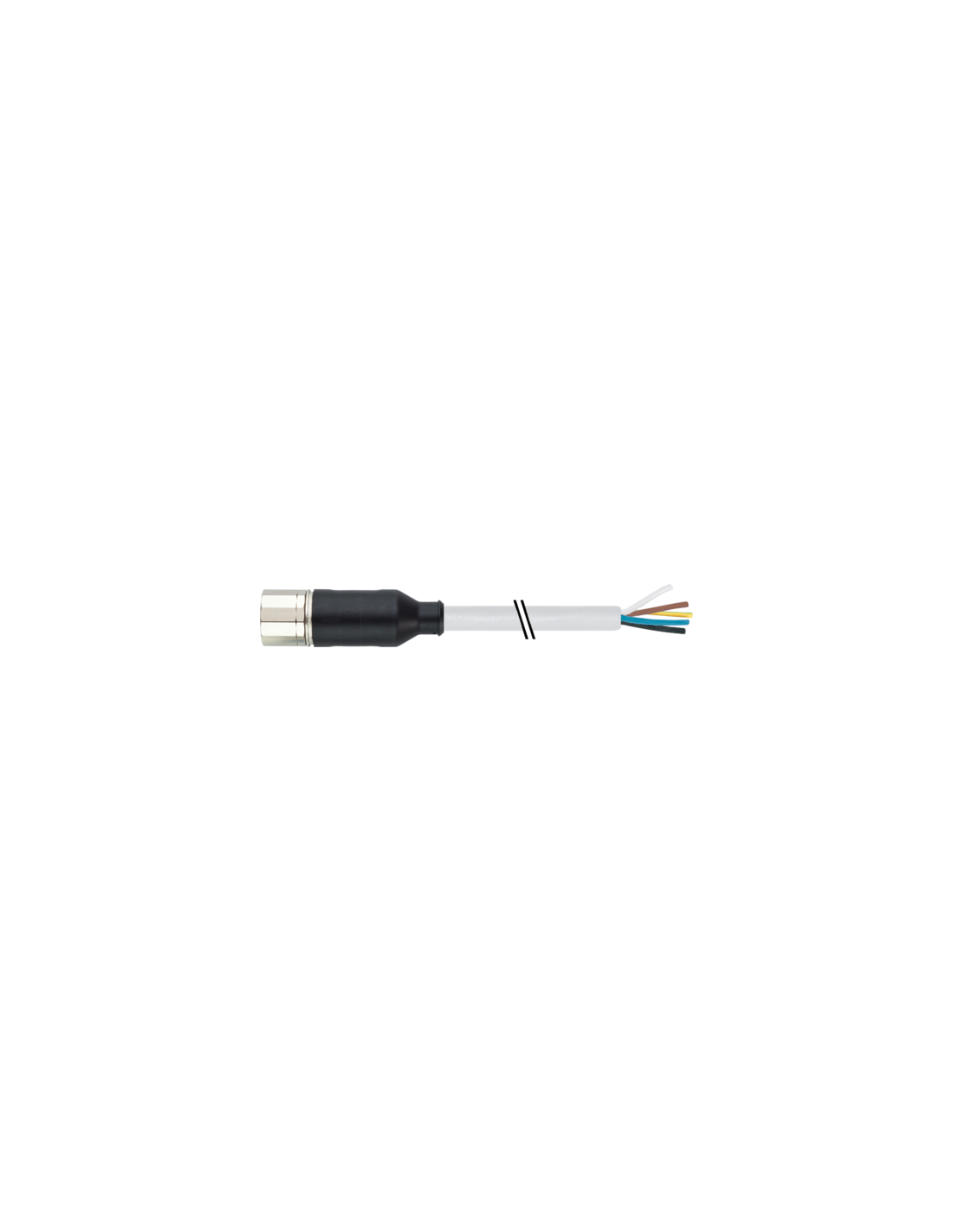

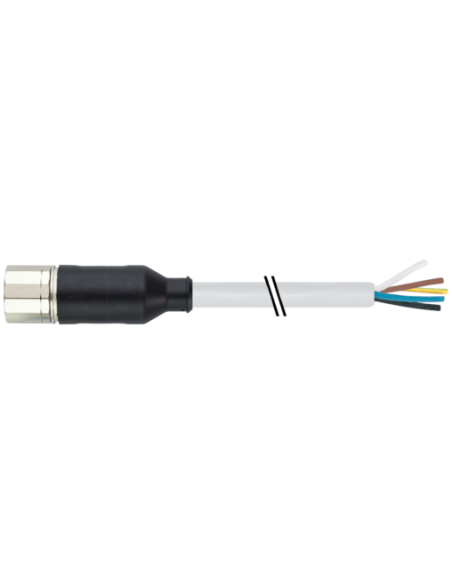

Żeński proste

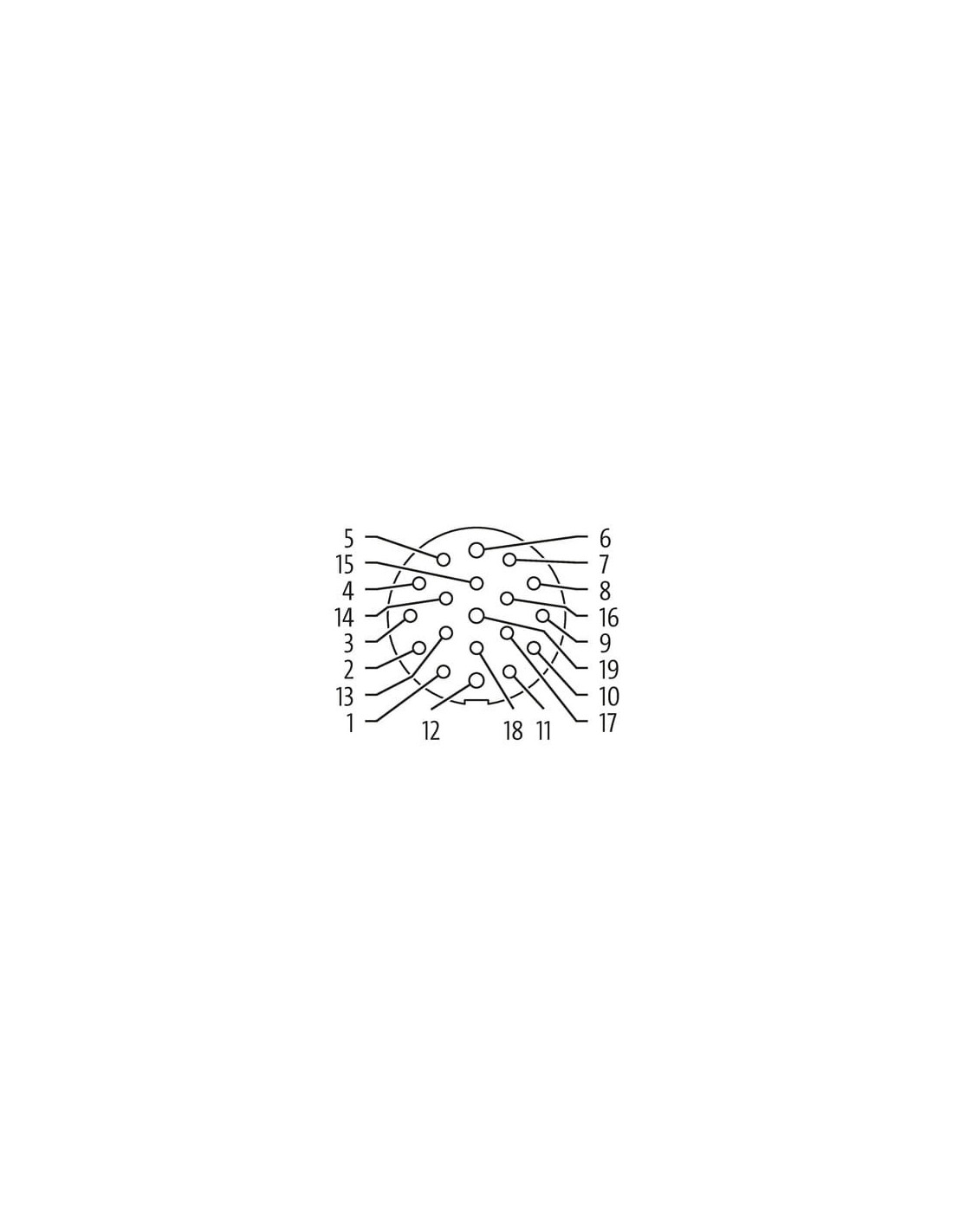

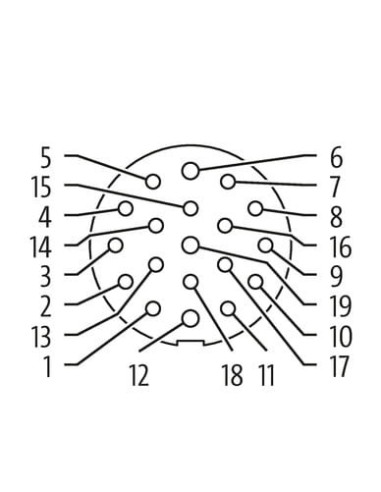

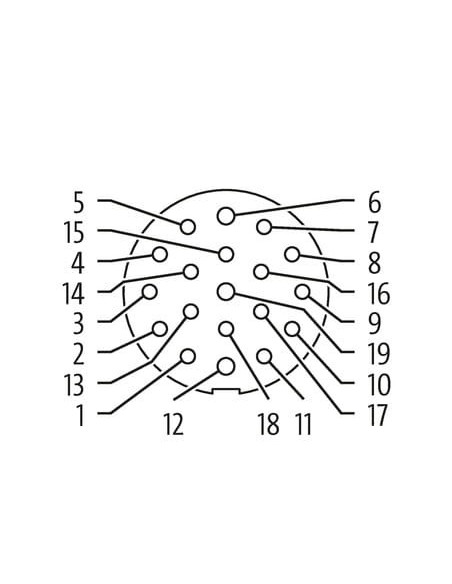

M23, 19-pinów
19 pinów zajętych
dla rozdzielacza 8-portowego, 5-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
7.5 A (1.0 mm²); 3.5 A (0.5 mm²)

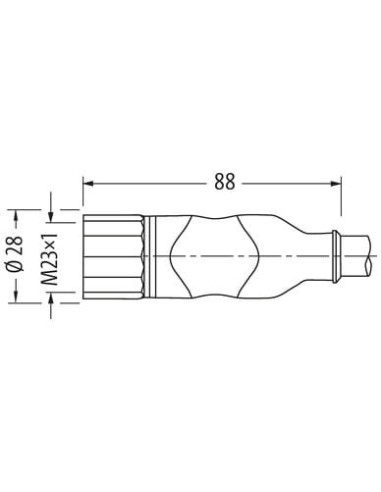

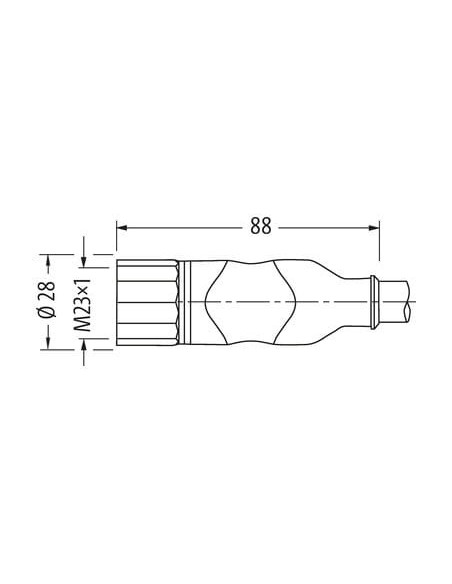

| Długość kabla | 10 m |
| Moment obrotowy | 2 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M23 |
| Gwint | M23 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16 mm |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 19 |
| Rozwartość klucza | SW27 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 7,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M23 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

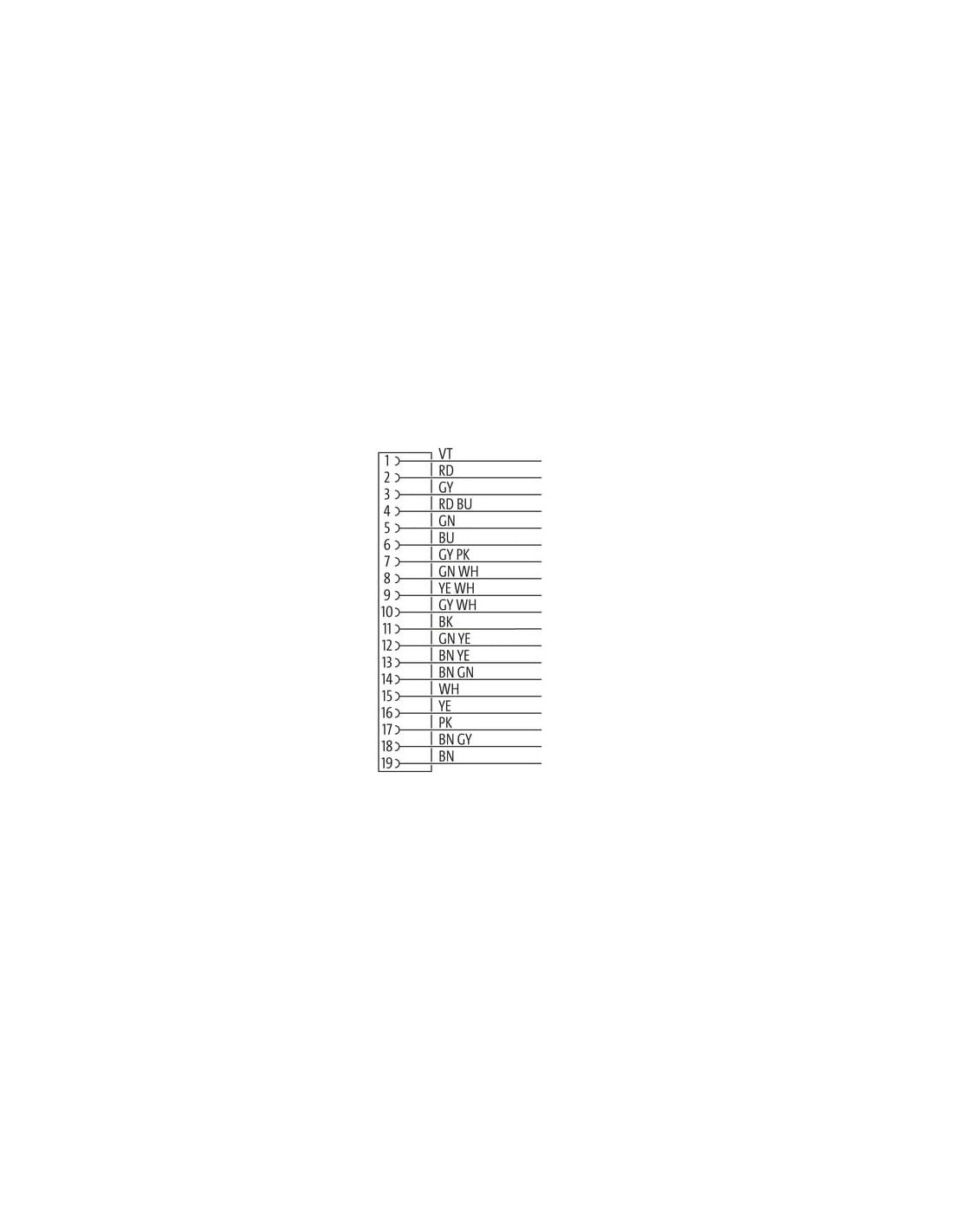

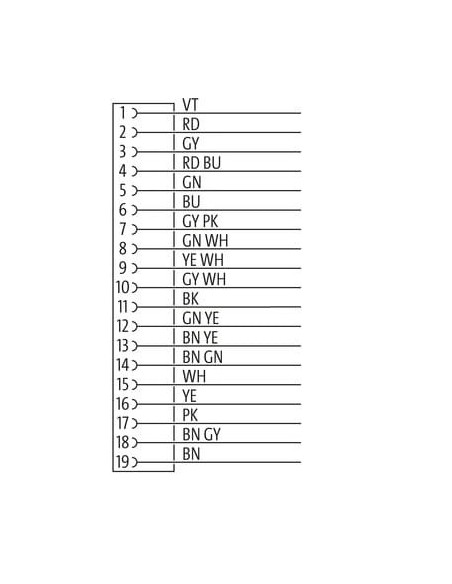

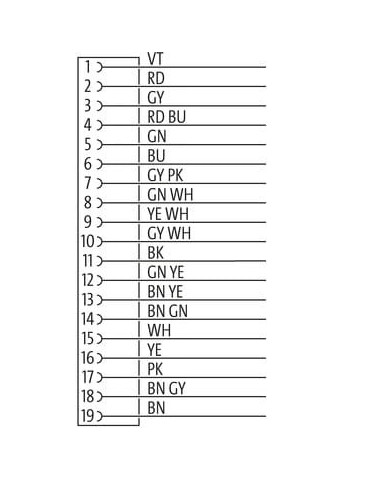

| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Konektor M23 żeński prosty z wolnym końcem kabla – opis i zastosowanie
Konektor M23 żeński prosty z wolnym końcem kabla (kod produktu: 7000-23251-4521000) to wytrzymały i niezawodny element wykorzystywany w instalacjach automatyki przemysłowej, aplikacjach maszynowych oraz szeroko pojętej technice połączeń sygnałowych i zasilania. To rozwiązanie dedykowane jest profesjonalnym instalacjom, które wymagają wielokrotnego łączenia i rozłączania przewodów przy zachowaniu pełnej szczelności oraz odporności na czynniki zewnętrzne.
Rozbudowane możliwości – 19-pinowy konektor przemysłowy M23
Złącze M23 w wersji żeńskiej, prostej, wyposażone w 19 pinów, pozwala na realizację rozbudowanych połączeń wielożyłowych. Sprawdza się zarówno w przesyle sygnałów sterujących, jak i zasilających – na przykład w rozwiązaniach dla rozdzielaczy portowych, czujników, siłowników czy modułów wejść/wyjść. Standardowa długość kabla wynosi 10 metrów, z możliwością personalizacji na indywidualne zamówienie.
Zalety i cechy konstrukcyjne konektora M23 z wolnym końcem kabla
- Solidna, przemysłowa obudowa wykonana z trwałego tworzywa sztucznego, odpornego na działanie chemikaliów i olejów.
- Wysoka szczelność - stopień ochrony IP65/IP67 gwarantuje bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych (wilgoć, kurz, zachlapania).
- Uniwersalność zastosowania – możliwość podłączenia do szerokiej gamy urządzeń w automatyce, mechatronice oraz robotyce.
- Montaż za pomocą gwintu M23 x 1, umożliwiający szybkie i pewne połączenie.
- Końcówka kabla wolna (free cable end), co pozwala na własne konfekcjonowanie przewodu według nietypowych potrzeb aplikacji.
Typowe zastosowania konektora M23 żeńskiego – przemysł, automatyka i robotyka
Konektory M23 najwyższej klasy są szczególnie często stosowane w:
- instalacjach rozdzielaczy wieloportowych (np. 8-portowych, 5-pinowych),
- systemach sterowania maszyn CNC, linii montażowych, maszyn pakujących oraz robotach przemysłowych,
- aplikacjach, gdzie wymagane jest podłączenie wielu przewodów sygnałowych i zasilających w jednym kablu (19 pinów),
- połączeniach wymagających odporności na drgania, czynniki chemiczne oraz wilgoć,
- sytuacjach, w których kluczowa jest szybka i bezpieczna wymiana podzespołów bez przerywania pracy instalacji.
Bezpieczeństwo i trwałość – konstrukcja oraz materiały
Elementy metalowe konektora pokryte są niklowaną warstwą, co zapewnia trwałość mechaniczną i odporność na korozję. Przewód o izolacji PUR jest wolny od halogenów, ołowiu, kadmu oraz FCKW – to bezpieczny wybór także do środowisk wymagających podwyższonych norm ekologicznych. Konstrukcja zapewnia wysoką wytrzymałość na zginanie, odpowiednią twardość oraz odporność na płomień (spełnia m.in. normy UL 1581, IEC 60332-2-2).
Parametry techniczne – podsumowanie najważniejszych korzyści:
- Liczba pinów: 19
- Długość kabla: 10 m (możliwość wykonania innych długości na zamówienie)
- Typ połączenia: wolny koniec kabla (łatwa integracja z innymi komponentami systemu)
- Przekrój przewodów: 0,5 mm² i 1,0 mm²
- Materiał płaszcza: PUR – wysoka elastyczność i odporność na uszkodzenia
- Zakres temperatury pracy: -40°C do +90°C (kabel, praca stała)
- Certyfikat cURus – zgodność z wymaganiami bezpieczeństwa
Konektor M23 żeński, prosty z wolnym końcem kabla – solidny wybór do nowoczesnych i wymagających instalacji przemysłowych oraz automatyki, gdzie liczy się niezawodność, uniwersalność montażu i wysoka jakość wykonania.
