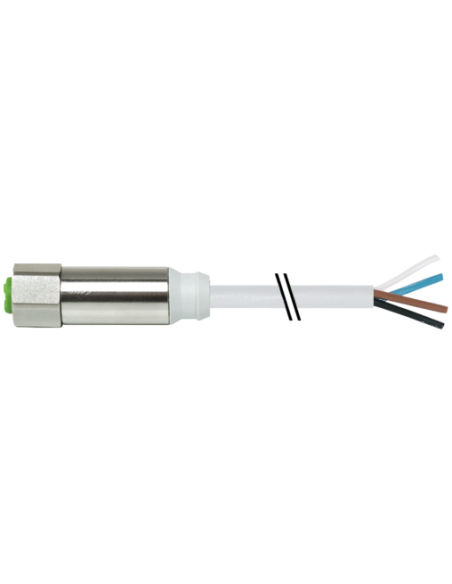

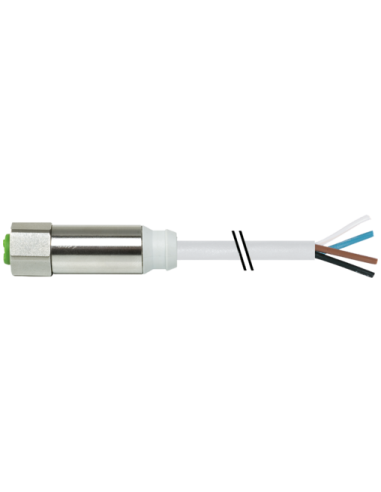

F&B-Steel
Żeński proste
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |

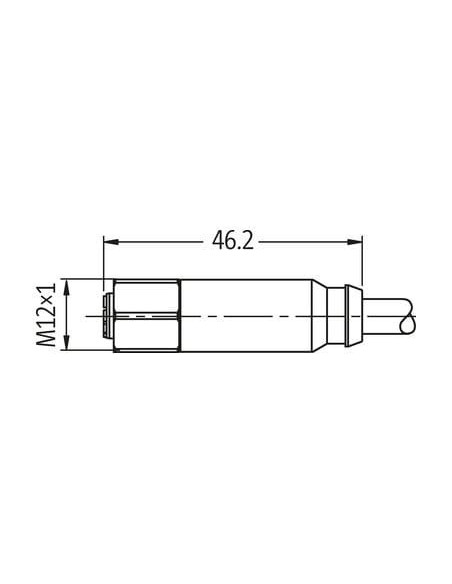

| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 336 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Cable weigth | 43,01 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-S |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 180 |
| Diameter of single wires | 0,05 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 125 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze przewodowe M12 4-pinowe proste żeńskie – niezawodne połączenia przemysłowe
Złącze przewodowe M12 o kodzie produktu 7044-12221-3360750 to wysokiej jakości rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, maszynach oraz instalacjach technologicznych. Wersja z 4 pinami i opaską kodującą zapewnia bezpieczną transmisję sygnałów lub zasilania, przy jednoczesnym zachowaniu pełnej kompatybilności ze standardem M12.
Najważniejsze cechy i zastosowanie złącz M12
Złącza typu M12 są powszechnie wykorzystywane w aplikacjach przemysłowych do łączenia czujników, siłowników, urządzeń wykonawczych oraz innych komponentów systemów automatyki. Produkt szczególnie sprawdzi się w środowiskach wymagających wysokiej odporności na działanie czynników zewnętrznych oraz niezawodności, nawet przy dużych obciążeniach prądowych.
- Stopień ochrony IP68/IP69K – gwarantuje pełną pyłoszczelność oraz odporność na intensywne mycie ciśnieniowe, co pozwala na stosowanie w trudnych warunkach przemysłowych, także w przemyśle spożywczym i farmaceutycznym.
- Blokada ze stali nierdzewnej 1.4404 (V4A) – wysoka odporność na korozję oraz warunki atmosferyczne.
- Szeroki zakres temperatur pracy – możliwość stosowania w zakresie od -40°C do +85°C (dla złącza) oraz od -50°C do +125°C dla kabla przy instalacji stałej.
- Profesjonalna ochrona elektryczna – znamionowy pik napięciowy do 2,5 kV i klasa izolacji I według IEC 60664-1.
- Kabel 4-żyłowy z powłoką TPE-S – doskonała odporność chemiczna, mechaniczna, olejowa oraz na płomienie.
- Zabezpieczenie przeciwwstrząsowe oraz możliwość łatwego montażu do układów automatyki.
- Etykiety przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – łatwa identyfikacja podczas podłączenia według schematów przemysłowych.
M12 proste – wygoda i bezpieczeństwo instalacji
Dzięki zastosowaniu prostej wersji złącza żeńskiego oraz wysokiej jakości wytrzymałego przewodu możliwe jest szybkie i trwałe podłączenie różnorodnych urządzeń w szafach sterowniczych, liniach produkcyjnych, instalacjach automatyki budynkowej czy robotyce.
Przewody M12 sprawdzają się w aplikacjach ruchomych (robotyka, przenośniki) oraz w połączeniach stałych. Długość przewodu 7,5 m umożliwia elastyczne prowadzenie trasy okablowania zgodnie z wymaganiami stanowisk roboczych.
Możliwości wykorzystania i typowe scenariusze zastosowania
- Podłączanie czujników, wyłączników i elementów systemów sterowania w instalacjach przemysłowych
- Automatyzacja linii produkcyjnych – szybkie i bezpieczne łączenie urządzeń bez potrzeby zaciskania przewodów i stosowania dodatkowych narzędzi
- Systemy transportu wewnętrznego, maszyny pakujące, przenośniki taśmowe
- Robotyka – zapewnienie odporności na drgania i dynamiczne zgięcia przewodu
- Doskonale sprawdzi się w branży spożywczej i farmaceutycznej, gdzie wymagany jest wysoki stopień szczelności i czystości
Dlaczego warto wybrać przewody M12 z opaską kodującą?
Opaska kodująca minimalizuje ryzyko błędnego podłączenia i usprawnia montaż – co jest szczególnie istotne w złożonych instalacjach przemysłowych. Stosowanie złącz M12 pozwala zachować wysoką powtarzalność i jakość instalacji nawet w najbardziej wymagających środowiskach.
Produkt M12 7044-12221-3360750 to wybór dla profesjonalistów ceniących niezawodność, trwałość oraz bezpieczeństwo połączeń elektrycznych.
