Dostępny
Żeński proste
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z LED i wolnym końcem kabla – 7000-12231-6342000
Konektor M12 żeński prosty z LED to wysokiej jakości złącze przemysłowe wyposażone w sygnalizację LED oraz wolny koniec kabla, co umożliwia wygodne i szybkie podłączanie instalacji automatyki przemysłowej oraz systemów czujników. Produkt spełnia wymagania przemysłowe pod względem odporności chemicznej, trwałości i bezpieczeństwa, zapewniając niezawodność nawet w trudnych warunkach środowiskowych.
Charakterystyka konektora M12 z LED – szerokie zastosowanie w automatyce
Konektor M12 żeński prosty został zaprojektowany do zastosowań w systemach automatyki, robotyce, maszynach przemysłowych oraz w instalacjach wymagających sygnalizacji LED stanu pracy. Dzięki obudowie z tworzywa PUR o wysokiej odporności chemicznej oraz na oleje, złącze doskonale sprawdza się w środowisku przemysłowym, warsztatach czy laboratoriach. Sprawdzone zabezpieczenia przed wstrząsami i drganiami oraz stopień ochrony IP65, IP66K i IP67 pozwalają na użytkowanie nawet w trudnych warunkach pracy.
Zalety konektora M12 żeńskiego z diodami LED
- Łatwa diagnostyka dzięki wbudowanym diodom LED (biała, zielona, żółta) – ułatwiona identyfikacja stanu sygnałów bez użycia narzędzi pomiarowych.
- 4-pinowe złącze umożliwia podłączanie standardowych urządzeń automatyki, w tym czujników, siłowników oraz systemów sterowania.
- Prosta instalacja – przewód o długości 20 m, z wolnym końcem, umożliwia szybkie podłączenie bez dodatkowych końcówek.
- Odporność na oleje, UV i płomienie – możliwość stosowania w szerokim zakresie aplikacji przemysłowych i zewnętrznych.
- Trwała obudowa plastikowa z radełkowaną nakrętką – bardzo dobra odporność na uszkodzenia mechaniczne.
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW – przyjazny dla środowiska i bezpieczny dla użytkownika.
- Szczelność i niezawodność połączenia – dzięki standardowi M12 x 1 oraz możliwości montażu z zabezpieczeniem przeciwwstrząsowym.
Możliwości zastosowań konektora M12 z przewodem i LED
Konektor M12 żeński prosty z LED znajduje zastosowanie w:
- systemach czujników i siłowników w zautomatyzowanych liniach produkcyjnych,
- zasilaniu i transmisji sygnałów sterujących w urządzeniach przemysłowych,
- instalacjach wymagających monitorowania stanu pracy dzięki sygnalizacji LED,
- układach monitorujących, pomiarowych i kontrolnych,
- obszarach o podwyższonych wymaganiach dotyczących szczelności oraz odporności chemicznej i mechanicznej.
Budowa i bezpieczeństwo użytkowania konektora M12 żeński LED
Konektor posiada czteropinową konstrukcję, a pozłacane styki oraz niklowane elementy mechaniczne zapewniają długoterminową niezawodność i odporność na korozję. Przewód wykonany jest z PUR oraz PP o wysokiej elastyczności i trwałości, co gwarantuje odporność na wielokrotne zginanie oraz użytkowanie w ruchu. Jest polecany do zastosowań wymagających długotrwałej pracy w zakresie temperatur od –25°C do +85°C (stałe prowadzenie kabla: nawet –40°C do +90°C).

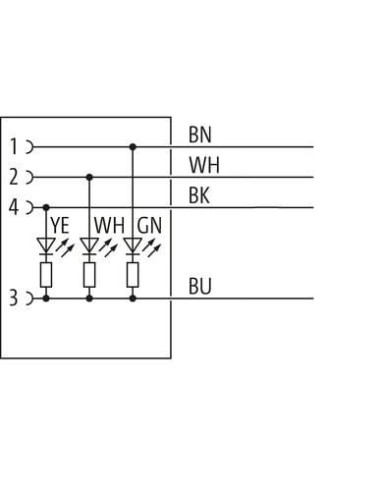

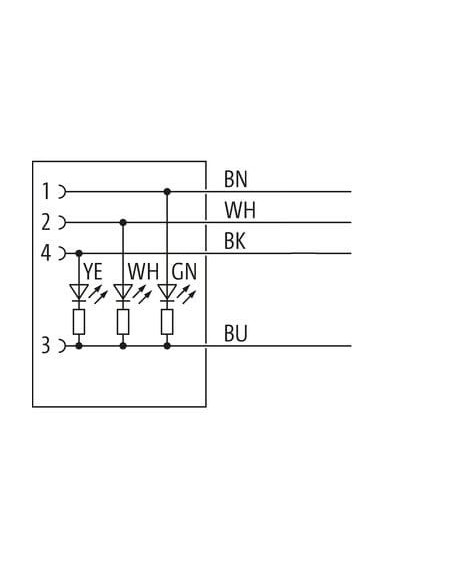

Schemat połączeń i oznaczenie pinów konektora M12
Standardowe oznaczenia pinów i kolorystyka przewodów umożliwiają szybkie oraz bezbłędne podłączenie zgodnie z międzynarodowymi normami DIN EN 61076-2-101 (M12). Przejrzysta dokumentacja techniczna oraz czytelne schematy ułatwiają integrację konektora z istniejącą infrastrukturą automatyki.
Konektor M12 z LED – trwałość i niezawodność w wymagających aplikacjach
Wysoka szczelność, odporność na media chemiczne i oleje, a także możliwość pracy przy dużych obciążeniach prądowych (do 4,8 A na żyłę) sprawiają, że konektor M12 z LED o kodzie 7000-12231-6342000 jest doskonałym wyborem do aplikacji przemysłowych, gdzie liczą się niezawodność, bezpieczeństwo oraz łatwość instalacji i konserwacji systemów automatyki.
