Męski prosty
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

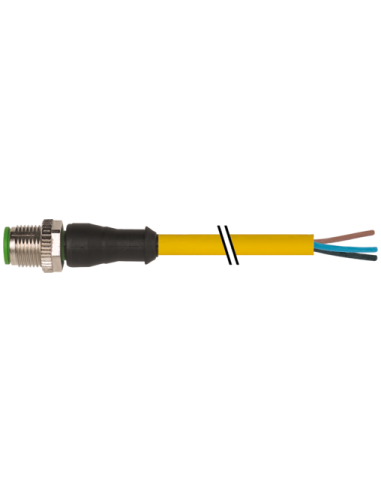

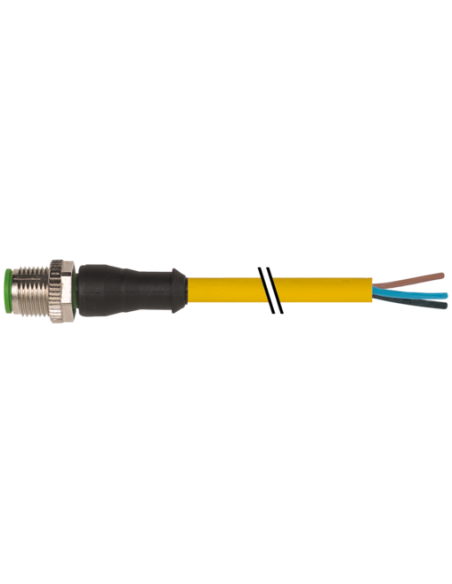

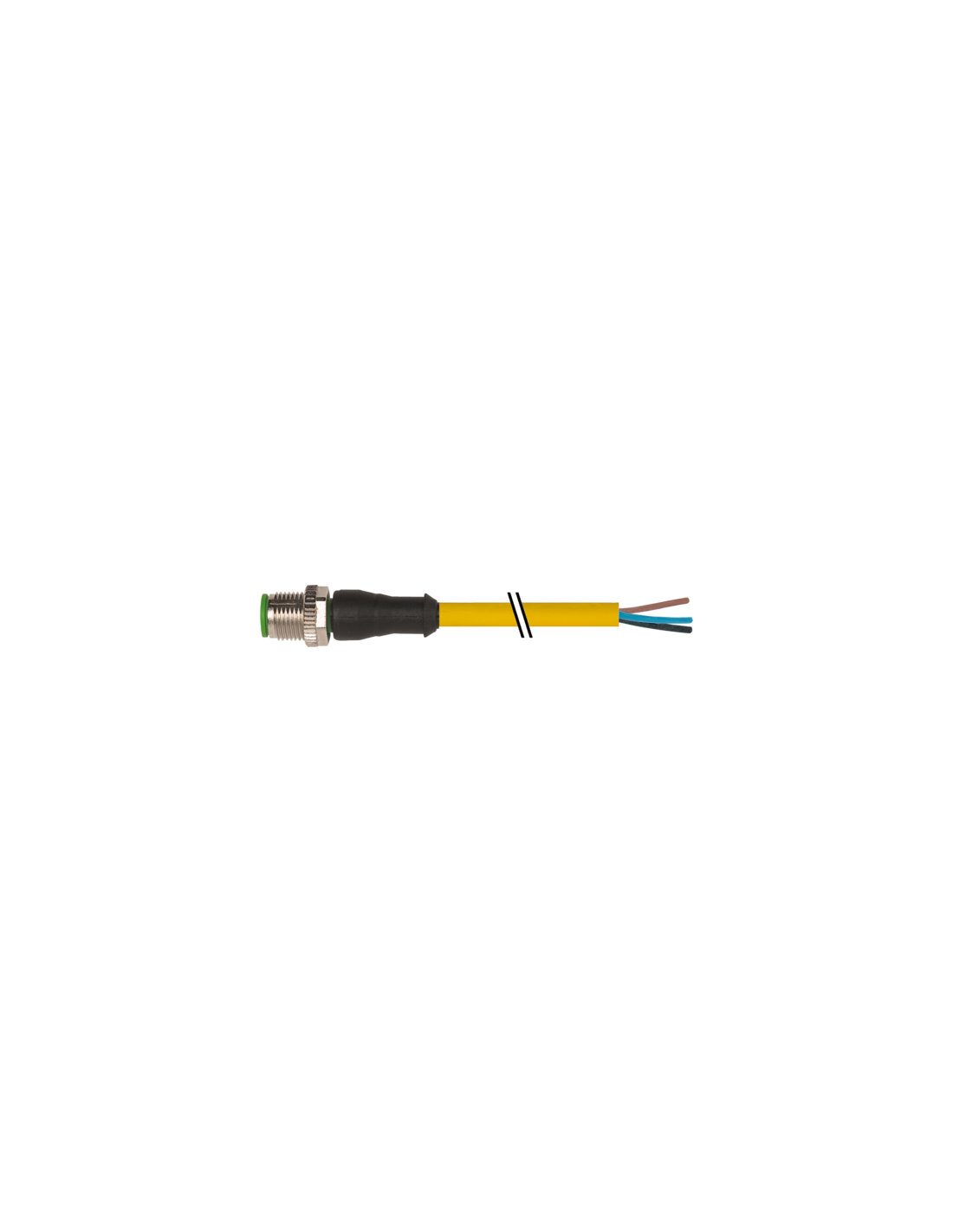

Złącze M12 damskie 0° kod A z kablem – 7000-12001-0330060
Złącze M12 damskie 0° kod A z kablem o długości 0,6 m to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji automatyki przemysłowej, sterowania maszyn oraz systemów czujnikowych. Produkt spełnia normę DIN EN 61076-2-101, co gwarantuje niezawodność i uniwersalność zastosowań w wymagającym środowisku przemysłowym.
Najważniejsze cechy – Złącze M12 z kablem PUR
- Trzypinowe złącze M12 – standard przemysłowy stosowany w systemach automatyki, czujnikach, elementach wykonawczych oraz rozdzielaczach.
- Prosty układ odejścia kablowego – ułatwia montaż nawet w trudno dostępnych miejscach.
- Kodowanie A – zapewnia kompatybilność z powszechnie wykorzystywanymi urządzeniami automatyki.
- Obudowa z odpornego tworzywa PUR – charakteryzuje się bardzo dobrą odpornością na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65, IP66K, IP67 – zapewnia niezawodną pracę nawet w trudnych warunkach środowiskowych.
- Pozłacane styki – gwarantują niską rezystancję przejścia i minimalizują ryzyko utleniania.
- Dopuszczalne napięcie pracy do 250 V oraz prąd do 4A na styk.
- Wytrzymały kabel z żółtym płaszczem PUR – odporny na zginanie, skręcanie i liczne cykle pracy (10 mln cykli w prowadnikach C-track), bezhalogenowy i bezsilikonowy.
- Przewody: brązowy (BN), niebieski (BU), czarny (BK) – zgodnie ze schematem połączeń.
Zalety zastosowania złącz M12 z kablem PUR
Złącze M12 damskie 0° kod A to niezawodne rozwiązanie do zastosowań, w których kluczowa jest wysoka odporność na czynniki środowiskowe (woda, pył, oleje, środki chemiczne) oraz efektywność transmisji sygnałów w wymagających warunkach. Wysoka klasa szczelności pozwala na montaż w aplikacjach zewnętrznych oraz w miejscach narażonych na dużą wilgotność lub ryzyko zalania.
Oferowany produkt umożliwia także szeroki zakres zastosowań ruchomych dzięki zastosowaniu elastycznego przewodu o dużej odporności na zginanie i skręcanie. To zabezpieczenie przed przedwczesnym zużyciem oraz gwarancja trwałości połączenia, nawet w instalacjach podlegających częstym ruchom.
Typowe zastosowania – Złącze M12 damskie 3-pin
- Automatyka przemysłowa – podłączanie czujników, siłowników, elementów wykonawczych oraz modułów I/O.
- Robotyka – komunikacja komponentów i integracja z systemami bezpieczeństwa maszyn.
- Przemysł spożywczy – wysoka odporność na środki myjące i spełnianie wymagań higienicznych (odpowiednie do pracy w procesach z czyszczeniem wysokociśnieniowym).
- Budowa maszyn – szybkie i niezawodne podłączanie wymiennych części oraz układów sterowania.
- Transport i logistyka – okablowanie elementów linii przenośników oraz systemów identyfikacji.
Dlaczego warto zastosować złącze M12 damskie z kodem A?
Złącza M12 są powszechnym standardem w automatyce przemysłowej dzięki swojej uniwersalności, wytrzymałości i szczelności. Specyficzne cechy tego produktu, takie jak trwała izolacja, odporność na czynniki chemiczne i promieniowanie UV, pozwalają na pewne i bezpieczne prowadzenie połączeń sygnałowych i zasilających, niezależnie od warunków eksploatacji.
Produkt posiada wyraźną kolorystykę przewodów zgodnie z normami, co ułatwia prawidłową instalację i eliminuje ryzyko błędnego podłączenia. Złącze dostarczane jest z przewodem żółtym o długości 0,6 m z odizolowanymi końcami, gotowym do dalszej konfekcji w instalacji.
Podsumowanie – Złącze M12 damskie kod A z przewodem PUR
Złącze M12 3-pin damskie z przewodem 0,6 m to niezawodny komponent automatyki dostosowany do wymagań współczesnych systemów sterowania. Uniwersalność, trwałość i szczelność sprawiają, że sprawdzi się w każdej nowoczesnej instalacji przemysłowej, robotycznej, transportowej i maszynowej, gdzie kluczowe jest bezpieczne i trwałe połączenie sygnałowe lub zasilające.
